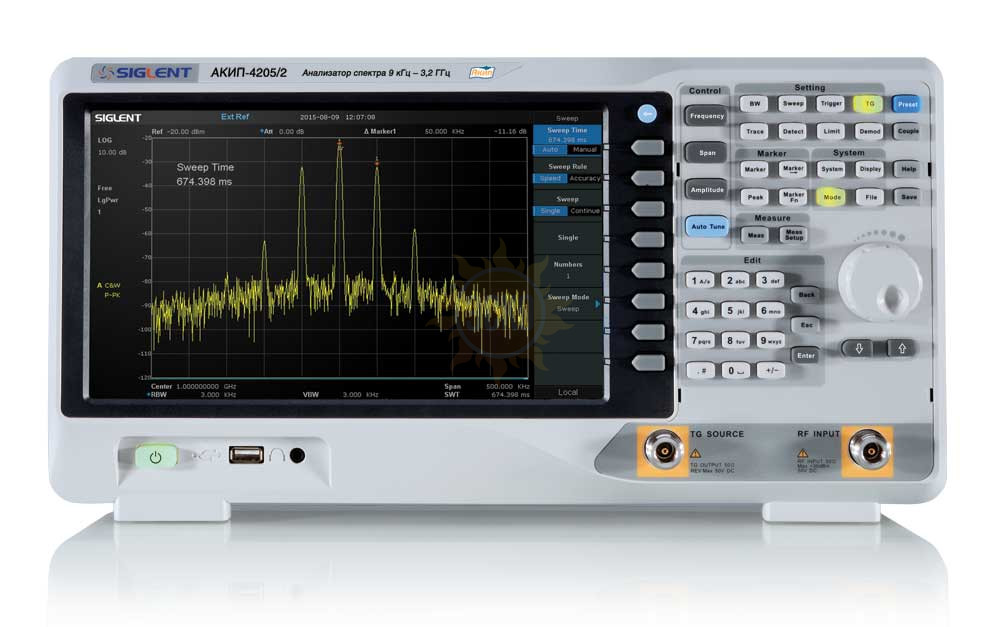

АКИП-4205/2 — Анализаторы спектра цифровые
Описание анализатора спектра АКИП-4205/2:
ВНИМАНИЕ: Трекинг генератор устанавливается на заводе, отдельная установка генератора, после приобретения анализатора спектра серии АКИП-4205 невозможна.
Особенности анализаторов спектра серии АКИП-4205:
- Частотный диапазон: 9 кГц...2,1 ГГц (АКИП-4205/1), 9 кГц...3,2 ГГц (АКИП-4205/2);
- Сред. уровень собственных шумов: <-146 дБм/Гц;
- Фазовый шум: от -115 дБн/Гц при отстр. на 10 МГц @ 1 ГГц;
- Погрешность измерения амплитуды < 0,7 дБ;
- Разрешение полосы пропускания: 10 Гц;
- Встроенный предусилитель, маркерные измерения;
- Программа опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор;
- Диагональ экрана 25,6 см (разрешение 1024x600);
- Интерфейсы USB, LAN.
Технические характеристики анализаторов спектра серии АКИП-4205:
Характеристики | Параметры | АКИП-4205/1 | АКИП-4205/2 |
Частота | Частотный диапазон | 9 кГц…2100 МГц | 9 кГц…3200 МГц |
Разрешение | 1 Гц | ||
Погрешность источника опорной частоты | ± 5*10-7/год | ||
Полоса обзора | Нулевая; 100 Гц…2,1 ГГц | Нулевая; 100 Гц…3,2 ГГц | |
Плотность фазовых шумов |
-95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц -115 дБн/Гц при отстройке на 10 МГц относительно несущей 1 ГГц |
||
Скорость развертки | 24 мс…1000 с | ||
Полоса пропускания | Полоса пропускания ПЧ | 10 Гц… 3 МГц (шаг 1-3-10) | |
Погрешность установки полосы пропускания ПЧ | ± 5 % | ||
Избирательность по уровням (60 дБ/ 3 дБ) | 4,8:1 | ||
Полоса пропускания видео | 1 Гц…3 МГц (шаг 1-3-10) | ||
Амплитуда | Диапазон измерений | От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 3,2 ГГц, предусилитель выключен | |
Аттенюатор | 0 … 51 дБ ( шаг 1 дБ) | ||
Предусилитель | 20 дБ, 9 кГц…3,2 ГГц | ||
Максимальный входной уровень | ± 50 Впост | ||
Опорный уровень | -100 дБм…+30 дБм (шаг 1 дБ) | ||
Средний уровень собственного шума (DANL) |
С выключенным предусилителем: -100 дБм: 9 кГц…100 кГц -97 дБм: 100 кГц…1 МГц -122 дБм: 1 МГц…10 МГц -127 дБм: 10 МГц…200 МГц -125 дБм: 200 МГц…2,1 ГГц -116 дБм: 2,1 МГц…3,2 ГГц С включенным предусилителем: -107 дБм: 9 кГц…100 кГц -122 дБм: 100 кГц…1 МГц -138 дБм: 1 МГц…10 МГц -146 дБм: 10 МГц…200 МГц -145 дБм: 200 МГц…2,1 ГГц -135 дБм: 2,1 МГц…3,2 ГГц Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50 |
||
Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц |
С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм) С включенным предусилителем: ± 0,5 дБ (вх. уровень – 40 дБм) |
||
КСВ | ≤ 1,5 (1 МГц…3,2 ГГц, аттенюатор 10 дБ) | ||
Гармонические искажения второго порядка |
- 65 дБн: ≥50 МГц Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ |
||
Интермодуляционные искажения третьего порядка |
+10 дБ: ≥50 МГц Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ |
||
Трекинг генератор | Диапазон частот | 100 кГц…2100 МГц | 100 кГц…3200 МГц |
Выходной уровень | -20 дБм…0 дБм (разрешение 1 дБ) | ||
Неравномерность АЧХ | ± 3 дБ | ||
ЭМС (Опция) | Полоса пропускания ПЧ | 200 Гц, 9 кГц, 120 кГц (-6 дБ) | |
Детектор | квазипиковый детектор | ||
Рефлектомер (опция) | Виды измерений | Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь) | |
Расширенные иземерени (опция) | Виды измерений | Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот | |
Входы | ВЧ вход | Соединитель N-типа; 50 Ом | |
Трекинг генератор | Соединитель N-типа; 50 Ом | ||
Выход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм | ||
Вход опорной частоты | Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм | ||
Внешняя синхронизация | Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL) | ||
ДУ | LAN, USB, RS232 | ||
Память | Память | Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ | |
Дисплей | 25,6 см, ЖК, разрешение 1024х600 | ||
Потребляемая мощность | 30 Вт | ||
Условия эксплуатации | 0…+50 °С | ||
Габаритные размеры | 393х207х116,5 мм (Ш × В × Г) | ||
Вес | ≤ 4,6 кг (включая трекинг генератор) | ||
Питание | 100…240 В (автовыбор), 45…440 Гц |
Комплект поставки АКИП-4205/2
№ | Наименование | Количество |
1. | Анализатор спектра портативный АКИП-4205/2 | 1 |
2. | Шнур питания | 1 |
3. | Руководство по эксплуатации | 1 |
