Производитель: ООО «ПЛАНАР»

Гарантия: 36 мес.

Цена по запросу

Оставить заявку

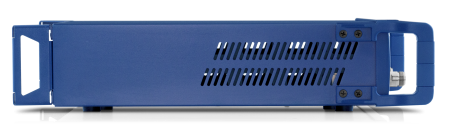

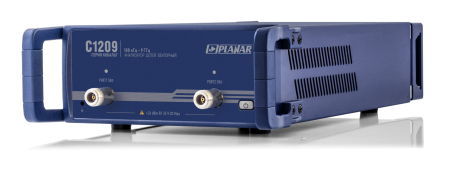

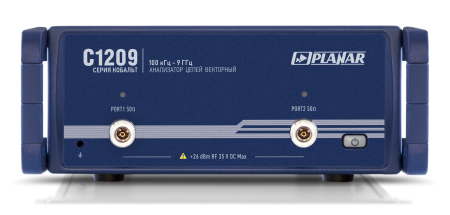

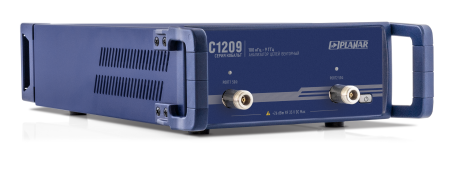

Векторный анализатор цепей С1209 – двухпортовый прибор, обладающий высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.
Измеряемые параметры: S11, S21, S12, S22
Наличие в С1209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.

Применение
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей векторного C1209 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».

Программное обеспечение
Векторный анализатор цепей С1209 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Диапазон рабочих частот	От 0,1МГц до 9,0 ГГц
Динамический диапазон, не менее, дБ	160 дБ тип
Выходная мощность, дБм	-60 до +15
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	10
Импеданс, Ω	50
Число портов, шт	2
Измеряемые параметры	S11, S21, S12, S22
Питание	от 198 до 242 В при частоте 50 Гц
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	425×235×96
Вес, кг	5,5
Максимальная рабочая частота, ГГц	9

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Кабель питания	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1
