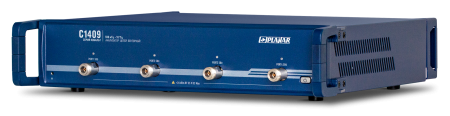

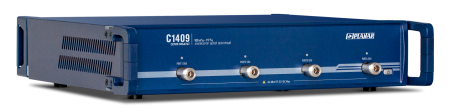

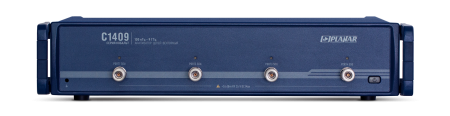

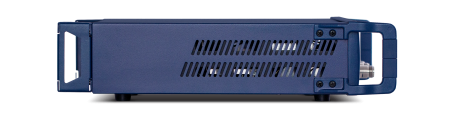

Векторный анализатор цепей С1409 – четырехпортовый прибор, имеющий четыре измерительных порта и два синхронизированных генератора испытательного сигнала.
Измеряемые параметры: S11…S44
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

Применение
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей векторного C1409 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».

Программное обеспечение
Векторный анализатор цепей С1409 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.

Диапазон рабочих частот	От 0,1МГц до 9,0 ГГц
Динамический диапазон, не менее, дБ	160 дБ тип
Выходная мощность, дБм	-60 до +15
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	10
Импеданс, Ω	50
Число портов, шт	4
Измеряемые параметры	S11, S12, S21… S44
Питание	от 198 до 242
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	355×440×96
Вес, кг	10,0
Максимальная рабочая частота, ГГц	9

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Кабель питания	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1
