Производитель: ООО «ПЛАНАР»

Гарантия: 36 мес.

Цена по запросу

Оставить заявку

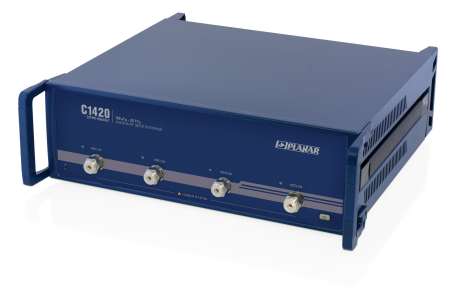

Векторный анализатор цепей С1420 имеет четыре измерительных порта и два синхронизированных генератора испытательного сигнала.
Измеряемые параметры: S₁₁…S₄₄. Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.

Структурная схема анализатора цепей С1420

Применение

Если Вы хотите проконсультироваться с нашими инженерами по поводу применения векторного анализатора цепей С1420 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».

Программное обеспечение

Векторный анализатор цепей С1420 поставляется вместе с программным обеспечением, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux.

Диапазон рабочих частот	от 0,1 МГц до 20,0 ГГц
Динамический диапазон, не менее, дБ	145 дБ тип
Выходная мощность, дБм	от -60 до +10
Минимальный шаг установки частоты, Гц	1
Время измерения на одной частоте, мкс	12
Импеданс, Ω	50
Число портов, шт	4
Измеряемые параметры	S₁₁, S₁₂, S₂₁… S₄₄
Питание	~ 220В
Диапазон рабочих температур, °С	от +5 до +40
Размеры, мм	600×440×140
Вес, кг	22,0

Наименование	Кол-во, шт
Анализатор цепей векторный	1
Кабель USB	1
Кабель питания	1
Программное обеспечение	1
Руководство по эксплуатации	1
Методика поверки	1
Формуляр	1
