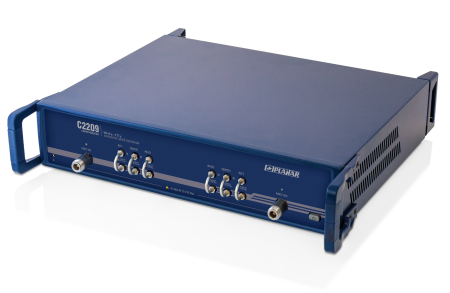

Анализатор цепей векторный C2209

Анализатор цепей векторный С2209 – двухпортовый прибор с перемычками для прямого доступа к приемникам.

Измеряемые параметры: S₁₁,S₂₁, S₁₂, S₂₂.

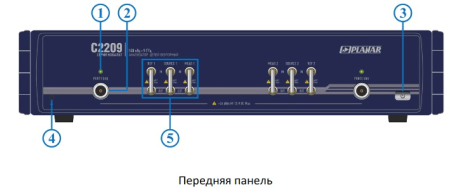

Особенностью векторного анализатора цепей С2209 является реконфигурируемый измерительный тракт с прямым доступом к генератору/приемникам прибора, что позволяет увеличить динамический диапазон измерений и расширить область применения прибора. Сигнальные тракты с помощью съемных 3,5 мм перемычек непосредственно выводятся на переднюю панель. Таким образом обеспечивается прямой доступ к тракту измерительного сигнала, поскольку при этом обходятся внутренние КСВН-мосты и ответвители. Это позволяет повысить или оптимизировать чувствительность приемников для различных схем измерения, а также подключать внешние устройства в измерительный тракт для расширения возможностей измерений.

Структурная схема анализатора цепей С2209

Применение

Если вы хотите проконсультироваться с нашими инженерами по поводу конкретного применения анализатора цепей векторного С2209 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».

Программное обеспечение

Векторный анализатор цепей С2209 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
