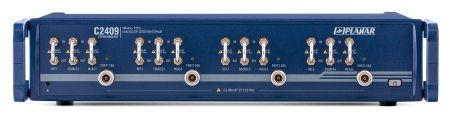

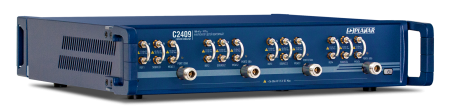

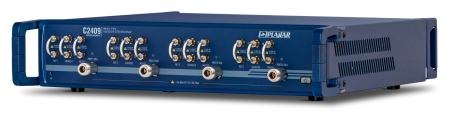

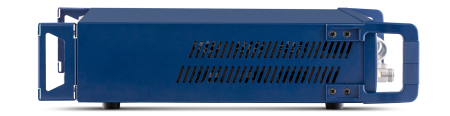

Анализатор цепей векторный C2409
Векторный анализатор цепей С2409 – четырехпортовый прибор с двумя синхронизированными генераторами испытательного сигнала и с выведенными на переднюю панель перемычками для прямого доступа к приемникам прибора.
Измеряемые параметры: S11…S44
Сочетает в себе возможности приборов С1409 и С2209.
Структурная схема анализатора цепей С2409
Применение
Если вы хотите проконсультироваться с нашими инженерами по поводу вашего конкретного применения, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Векторный анализатор цепей С2409 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
| Диапазон рабочих частот | От 0,1МГц до 9,0 ГГц |
| Динамический диапазон, не менее, дБ | 160 дБ тип |
| Выходная мощность, дБм | -60 до +15 |
| Минимальный шаг установки частоты, Гц | 1 |
| Время измерения на одной частоте, мкс | 10 |
| Импеданс, Ω | 50 |
| Число портов, шт | 4 |
| Измеряемые параметры | S11, S12, S21… S44 |
| Питание | ~ 220В |
| Диапазон рабочих температур, °С | от +5 до +40 |
| Размеры, мм | 355×440×96 |
| Вес, кг | 10,0 |
|
Наименование |
Кол-во, шт |
|
Анализатор цепей векторный |
1 |
|
Кабель USB |
1 |
|
Кабель питания |
1 |
|
Программное обеспечение |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Формуляр |
1 |
