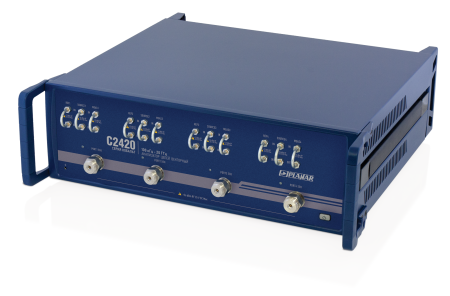

Анализатор цепей векторный C2420
Анализатор цепей векторный С2420 – четырехпортовый прибор с перемычками для прямого доступа к приемникам.
Измеряемые параметры: S11…S44.
Данная модель имеет четыре измерительных порта, два синхронизированных генератора испытательного сигнала и выведенные на переднюю панель перемычки для прямого доступа к приемникам прибора. Сочетает в себе возможности приборов С1420 и С2220.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Измеряемые параметры: S11…S44.
Данная модель имеет четыре измерительных порта, два синхронизированных генератора испытательного сигнала и выведенные на переднюю панель перемычки для прямого доступа к приемникам прибора. Сочетает в себе возможности приборов С1420 и С2220.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Применение
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей С2420 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».Программное обеспечение
Анализатор цепей векторный С2420 поставляется вместе с программным обеспечением, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux.| Диапазон рабочих частот | от 0,1 МГц до 20,0 ГГц |
| Количество измерительных портов | 4 |
| Тип соединителей измерительных портов | NMD 3,5 мм, вилка |
| Волновое сопротивление измерительных портов, Ом | 50 |
| Измеряемые параметры | S11, S12, S21… S44 |
| Диапазон установки уровня выходной мощности, дБ/мВт | от -60 до +10 |
| Динамический диапазон*, дБ, не менее | 145 дБ тип Прямой доступ к приёмникам |
| Количество точек измерения за сканирование | от 1 до 500 001 |
| Минимальное время измерения на одной частоте, мкс | 12 |
| Минимальный шаг установки частоты, Гц | 1 |
| Полоса измерительного фильтра | от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 |
| Питание | ~ 220 В, 50 Гц |
| Диапазон рабочих температур окружающей среды, °С | от +10 до +35 |
| Габаритные размеры (Д×Ш×В), мм, не более | 600 х 440 х 140 |
| Масса, кг, не более | 22,0 |
* при полосе пропускания фильтра промежуточной частоты 10 Гц
|
Наименование |
Кол-во, шт |
|
Анализатор цепей векторный |
1 |
|
Кабель USB |
1 |
|
Кабель питания |
1 |
|
Программное обеспечение |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Формуляр |
1 |
