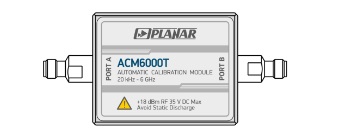

Автоматический калибровочный модуль ACM6000Т-111

Использование автоматических калибровочных модулей (АКМ) вместо механического набора калибровочных мер дает ряд преимуществ, гарантирующих высокую точность измерений и увеличение срока службы измерительных портов ВАЦ. Точность измерений обеспечивается прецизионным описанием мер (состояний) АКМ, стабильностью выбранной конструкции и применением функций учета дрейфа температуры и самодиагностики в виде доверительного теста.

Однократное подключение АКМ при калибровке продлевает ресурс портов ВАЦ, уменьшает нагрузку на технический персонал, снижая вероятность ошибки некорректного подключения той или иной меры и делает процесс измерений максимально производительным.

ВАЦ производства ООО «ПЛАНАР» имеют встроенную функцию автоматической калибровки с помощью данного модуля «одним нажатием кнопки».

Для использования АКМ совместно с ВАЦ других производителей предусмотрен открытый протокол управления, совместимый со стандартом USBTMC-USB488. Процедура калибровки ВАЦ других производителей требует внешнюю управляющую программу для компьютера, к которому подключены как АКМ, так и ВАЦ. Описание системы команд содержится в руководстве по программированию АКМ.

Калибровка с использованием АКМ имеет ряд преимуществ перед традиционной SOLT калибровкой с использованием комплекта механических мер:

     Позволяет сократитьколичество присоединений различных мер
     При полной двухпортовой калибровке вместо подключения 7 мер требуется одно подключение АКМ к прибору
     Ускоряет процедуру калибровки
     Уменьшает вероятность ошибок оператора
     Обладает потенциально более высокой точностью
     Снижает износ измерительных разъемов


В своем составе АКМ имеет два высокочастотных измерительных разъема для подключения к портам анализатора, разъем mini USB для управления, несколько различных калибровочных мер отражения и передачи и электронные ключи для их коммутации. АСМ6000Т-111 включает в себя шесть мер отражения (по три для каждого порта) и перемычку. Точные измеренные значения S-параметров калибровочных мер записаны во внутренней памяти АКМ (данные заводской характеризации).

Калибровка с помощью АКМ осуществляется программой анализатора в полностью автоматическом режиме. В процессе калибровки производится поочередное подключение к портам прибора различных калибровочных мер и перемычки. Измеренные значения S-параметров калибровочных мер и данные из памяти АКМ используются для вычисления калибровочных коэффициентов анализатора.

Кроме заводской, имеется возможность записать в память АКМ до трех пользовательских характеризаций. Пользовательская характеризация позволяет учесть адаптеры-переходы или другие устройства согласования на портах модуля.

АКМ имеет дополнительное состояние – аттенюатор, которое не используется во время калибровки. Аттенюатор используется для проверки калибровки с помощью специальной функции ВАЦ, которая позволяет сравнить измеряемые S-параметры аттенюатора со значениями, записанными в памяти АКМ.

Для уменьшения погрешностей калибровки с помощью АКМ в полном диапазоне рабочих температур от 18 °С до 28 °С используется термокомпенсация. Термокомпенсация – это программная функция коррекции данных характеризации АКМ в зависимости от температуры окружающей среды. Температурная зависимость S-параметров каждого экземпляра АКМ снимается в заводских условиях и сохраняется в его памяти.
