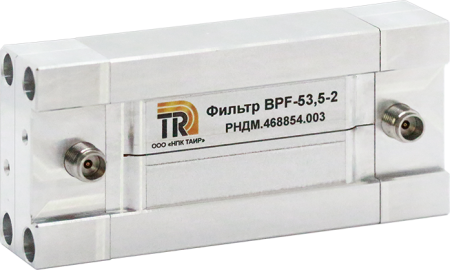

Пассивный полоснопропускающий фильтр BPF-53.5-2
BPF-53.5-2 – пассивный полоснопропускающий фильтр, предназначенный для выделения сигналов в диапазоне частот полосы пропускания, а также подавления сигналов и помех за пределами этой полосы. Фильтр состоит из отрезка прямоугольного волновода с десятизвенной мембраной, установленной вдоль узкой стенки волновода, и двух коаксиально-волноводных переходов. Критическая частота волновода составляет 31,2 ГГц. Тип коаксиальных соединителей 1,85 мм.
Фильтр может быть использован:
- для выделения полезного сигнала при наличии помех и шумов;
- для оценки уровня собственных шумов и ложных составляющих радиоприемного тракта;
- для оценки динамической характеристики измерительных приборов, в частности векторных анализаторов цепей;
- для демонстрации функциональных возможностей измерительных приборов;
- в качестве составной части радиотехнических систем.
Фильтр может быть использован:
- для выделения полезного сигнала при наличии помех и шумов;
- для оценки уровня собственных шумов и ложных составляющих радиоприемного тракта;
- для оценки динамической характеристики измерительных приборов, в частности векторных анализаторов цепей;
- для демонстрации функциональных возможностей измерительных приборов;
- в качестве составной части радиотехнических систем.
| Полоса пропускания (F1 - F2), ГГц | от 52,5 до 54,5 ГГц |
| Нижняя полоса заграждения, ГГц Верхняя полоса заграждения, ГГц | от 0 до 50 от 57 до 62 |
| Ослабление в полосе пропускания, дБ, не более | 4,5 тип. |
| Уровень заграждения, дБ, не менее | нижняя полоса заграждения - 110 верхняя полоса заграждения - 80 |
| Коэффициент отражения в полосе пропускания, дБ, не более | -10 |
| Максимальная входная мощность, Вт | 2 (сред.) |
| Тип соединителей | 1,85 мм, 50 Ом |

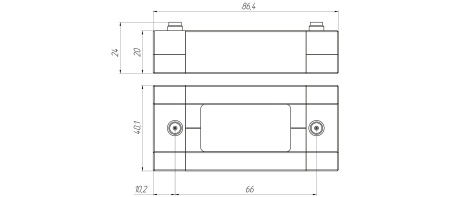

| Габаритные размеры, мм | рисунок 4 |
| Масса, г, не более | 200 |
| Диапазон рабочих температур, °С | от +5 до +40 |
