Производитель: ООО «ПЛАНАР»

Цена по запросу

Оставить заявку

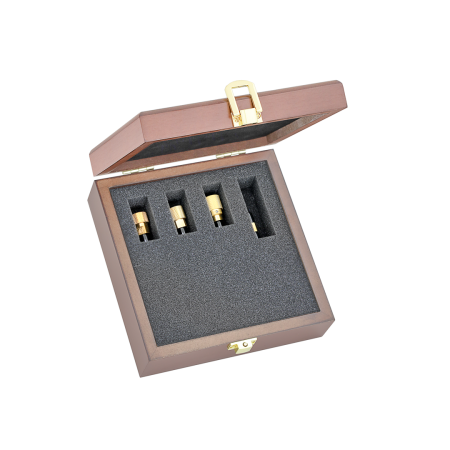

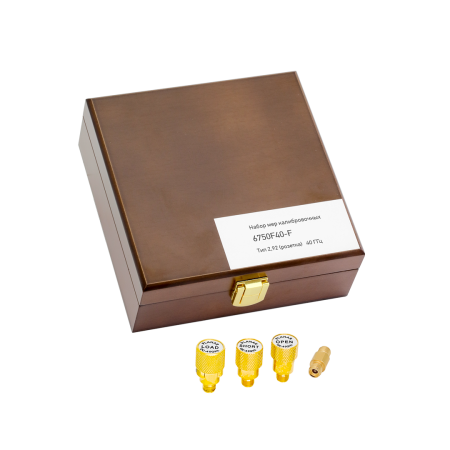

Предназначен для калибровки векторных анализаторов цепей.
Тип соединителя: 2,92 мм по IEC 61169-35, розетка
Волновое сопротивление: 50 Ом
Максимальная рабочая частота: 40000 МГц
Максимальная мощность: 0,5 Вт

Параметр	Значение
Количество присоединений/рассоединений, не менее	2000
Максимальное усилие осевого воздействия на центральный проводник, Н	8,9
Момент вращения при присоединении, Нм	0,9
Размер под ключ, мм	8
Диапазон рабочих температур, °С	+23 ±3
Диапазон температур хранения, °С	от -40 до +75

Конструкционные материалы

Центральный проводник	бериллиевая бронза, покрытие золото
Корпус	бериллиевая бронза, покрытие золото

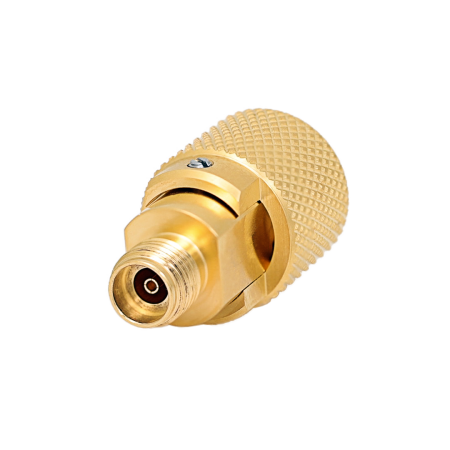

Мера калибровочная КЗ 6750F40-DF (Отклонение фазы от модели: ± 4,5°)
Мера калибровочная ХХ 6650F27-KF (Отклонение фазы от модели: ± 6,0°)
Мера калибровочная согласованная нагрузка 6650F27-LF (КСВН: ≤ 1,052)

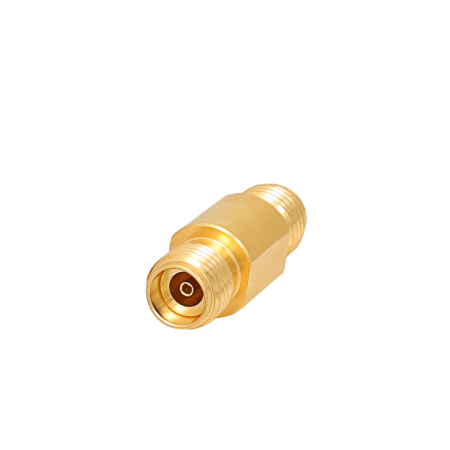

Переход, вилка-вилка MA6767B-11 (Коэффициент отражения < 25 дБ)
