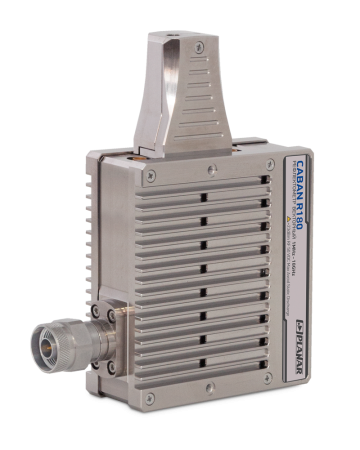

Рефлектометр векторный CABAN R180
Рефлектометр векторный (векторный анализатор цепей) CABAN R180 предназначен для измерения модуля и фазы коэффициента отражения, модуля коэффициента передачи (при использовании 2х рефлектометров), потерь в кабеле, в диапазоне рабочих частот от 1 МГц до 18 ГГц. Рефлектометр векторный CABAN R180 обеспечивает производительность лабораторного уровня в портативном устройстве. Данный рефлектометр может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.
Стандартная конфигурация Рефлектометра векторного CABAN R180-02 включает в себя разъем тестового порта N-типа, вилка. Другие разъемы доступны по специальному заказу :
R180-01 – тип N, розетка
R180-11 – 3,5 мм, розетка
R180-12 – 3,5 мм, вилка
Питание портативного Рефлектометра векторного CABAN R180 осуществляется от внешнего блока питания +5 В. Возможно питание прибора от интерфейса USB type-C.
Применение
Благодаря своей точности измерений, сверхкомпактному размеру и отсутствию измерительного СВЧ кабеля, рефлектометр векторный CABAN R180 может использоваться для настройки оборудования в полевых условиях, а также в лабораторных и производственных испытаниях в самых разных отраслях промышленности, включая разработку и производство различных аппаратных компонентов IoT (Интернета вещей), в материаловедении, в медицине, в аэрокосмической отрасли и т.д.
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения рефлектометра векторного CABAN R180 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Рефлектометр векторный CABAN R180 включает в себя радиочастотный измерительный модуль и программное обеспечение RVNA, совместимое с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux. ПО можно установить на компьютере, ноутбуке, планшете, который, в свою очередь, подключается к рефлектометру через интерфейс USB.
Стандартная конфигурация Рефлектометра векторного CABAN R180-02 включает в себя разъем тестового порта N-типа, вилка. Другие разъемы доступны по специальному заказу :
R180-01 – тип N, розетка
R180-11 – 3,5 мм, розетка
R180-12 – 3,5 мм, вилка
Питание портативного Рефлектометра векторного CABAN R180 осуществляется от внешнего блока питания +5 В. Возможно питание прибора от интерфейса USB type-C.
Применение
Благодаря своей точности измерений, сверхкомпактному размеру и отсутствию измерительного СВЧ кабеля, рефлектометр векторный CABAN R180 может использоваться для настройки оборудования в полевых условиях, а также в лабораторных и производственных испытаниях в самых разных отраслях промышленности, включая разработку и производство различных аппаратных компонентов IoT (Интернета вещей), в материаловедении, в медицине, в аэрокосмической отрасли и т.д.
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения рефлектометра векторного CABAN R180 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Рефлектометр векторный CABAN R180 включает в себя радиочастотный измерительный модуль и программное обеспечение RVNA, совместимое с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux. ПО можно установить на компьютере, ноутбуке, планшете, который, в свою очередь, подключается к рефлектометру через интерфейс USB.
| Диапазон рабочих частот | от 1 МГц до 18 ГГц |
| Количество измерительных портов | 1 |
| Тип соединителей измерительных портов |
|
| Волновое сопротивление измерительных портов, Ом | 50 |
| Измеряемые параметры |
S11, потери в кабеле S11, |S21|, |S12|, S22 (при использовании 2-х устройств) |
| Диапазон установки уровня выходной мощности, дБм | от -15 до 0 |
| Динамический диапазон*, дБ, не менее |
110 (<6 ГГц) 94 (>6 ГГц) |
| Количество точек измерения за сканирование | от 2 до 100 001 |
| Минимальное время измерения на одной частоте, мкс | 100 |
|
Минимальный шаг установки частоты, Гц |
50 |
| Полоса измерительного фильтра (с коэффициентом 1/3), Гц | от 10 до 100 000 |
| Питание | требуется внешний источник питания постоянного тока 5 В |
| Диапазон рабочих температур окружающей среды, °С | от -10 до +50 |
| Габаритные размеры (Д×Ш×В), мм, не более | 126х97х36 |
| Масса, кг, не более | 0,5 |
|
Наименование |
Кол-во, шт |
|
Рефлектометр векторный |
1 |
|
Кабель USB |
2 |
|
Источник питания |
1 |
|
Программное обеспечение |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Формуляр |
1 |
