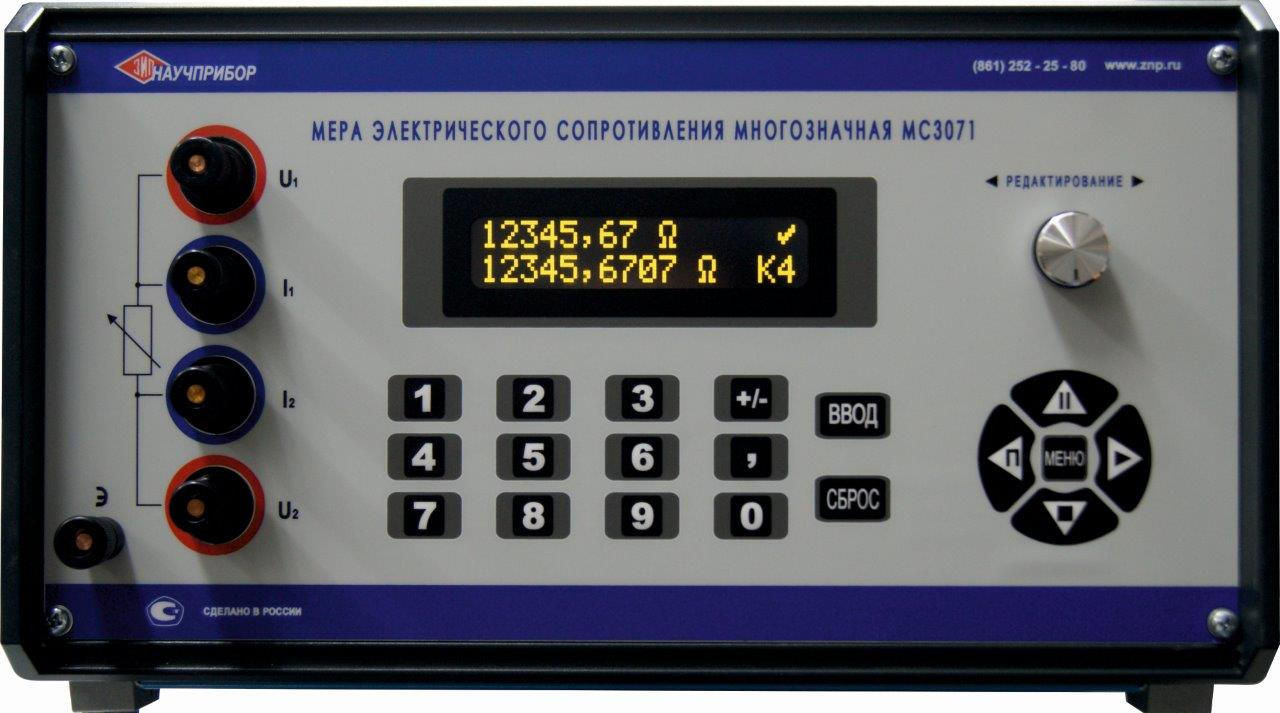

МС3071 — программируемая мера электрического сопротивления многозначная
Назначение программируемой меры электрического сопротивления многозначная МС3071:
Для воспроизведения электрического сопротивления в цепях постоянного тока.
Применение программируемой меры электрического сопротивления многозначная МС3071:
- в метрологии, науке и промышленности;
- в поверочных и исследовательских лабораториях;
- в автоматизированных системах поверки;
- в стационарных и мобильных комплексах;
- как самостоятельное устройство.
Технология программируемой меры электрического сопротивления многозначная МС3071:
- без механических переключателей;
- на базе высокостабильных фольговых резисторов.
Поверка, калибровка, испытания, настройка с помощью программируемой меры электрического сопротивления многозначная МС3071:
- омметры, мегаомметры;
- мультиметры;
- термоизмерители и терморегуляторы;
- электронная аппаратура.
Особенности программируемой меры электрического сопротивления многозначная МС3071:
- Пять семидекадных исполнений, обеспечивающих широкий диапазон воспроизведения сопротивлений от 0,02 Ом до 100 MОм;
- Классы точности от 0,001 до 0,2;
- Дискретность воспроизведения от 0,001 до 10 Ом;
- Схема подключения: двух/четырех зажимная;
- Высокая точность воспроизведения сопротивления благодаря режиму автоматической компенсации отклонения сопротивления от номинала;
- Высокая временная стабильность за счет использования особостабильных фольговых резисторов собственного производства с малым ТКС;
- Автоматический расчет и отображение воспроизводимого сопротивления, отклонений, входного тока и напряжения;
- Моделирование датчиков температуры всех типов с любой НСХ;
- Отсутствие вариации начального сопротивления и большой ресурс работы, благодаря отсутствию механических переключателей;
- Создание и сохранение перечней сопротивлений (до 500 значений в памяти самой МС3071, на ПК - неограниченно);
- Ввод значений сопротивлений с передней панели, дистанционно с персонального компьютера;
- Прикладное программное обеспечение УММС. Интерфейсы RS-232, USB с открытым протоколом обмена;
- Соответствует ГОСТ 23737, ГОСТ 22261.
Технические характеристики программируемой меры электрического сопротивления многозначная МС3071:
| Параметр | Значение | |||||||||||||||
|
МС3071-11 |
МС3071-12 |
МС3071-13 |
МС3071-21 |
МС3071-22 |
МС3071-23 |
МС3071-33 |
МС3071-34 |
МС3071-35 |
МС3071-45 |
МС3071-46 |
МС3071-47 |
МС3071-56 |
МС3071-57 |
МС3071-58 |
||
| Класс точности, % | 0,001 | 0,002 | 0,005 | 0,001 | 0,002 | 0,005 | 0,005 | 0,01 | 0,02 | 0,02 | 0,05 | 0,1 | 0,05 | 0,1 | 0,2 | |
| Диапазон сопротивлений | 0,1 Ом–10 кОм | 0,02 Ом-100кОм | 1,2 Ом-1 Мом | 2,4 Ом-10 МОм | 10 Ом-100 МОм | |||||||||||
| Минимальный шаг | 0,001 Ом | 0,01 Ом | 0,1 Ом | 1 Ом | 10 Ом | |||||||||||
| Количество декад, шт | 7 | |||||||||||||||
| Количество ступеней в каждой декаде, шт. | 9 | |||||||||||||||
| Стабильность сопротивления за год | Соответствует классу точности | |||||||||||||||
|
Мощность рассеивания каждого резистора ступени, мВт |
номинальная | 10 | 25 | |||||||||||||
| максимальная | 25 | 50 | 25 | 50 | ||||||||||||
| Время смены значения сопротивления, не более | 1 с | |||||||||||||||
| Частота питающей сети | 50 Гц | |||||||||||||||
| Напряжение питающей сети | 220 В | |||||||||||||||
| Потребляемая мощность, не более | 20 В·А | |||||||||||||||
| Срок службы, не менее | 10 лет | |||||||||||||||
| Габаритные размеры (ДхШхВ) | 400 × 365 × 215 мм | |||||||||||||||
| Масса, не более | 10 кг | |||||||||||||||
Пределы абсолютной основной погрешности имитации датчиков температуры для МС3071-11 и МС3071-21 в компенсированном режиме:
| Платиновые датчики температуры (Pt) | |||||
| Температура, С° | Значения пределов погрешности, °С | ||||
| Pt10 | Pt50 | Pt100 | Pt500 | Pt1000 | |
| - 200,000 ... + 0,000 | ± 0,045 | ± 0,012 | ± 0,0065 | ± 0,004 | |
| + 0,001 ... + 200,000 | ± 0,05 | ± 0,015 | ± 0,01 | ± 0,006 | |
| + 200,001 ... + 500,000 | ± 0,06 | ± 0,02 | ± 0,015 | ± 0,01 | |
| + 500,001 ... + 850,000 | ± 0,07 | ± 0,03 | ± 0,02 | ± 0,015 | |
| Медные датчики температуры (Cu) | |||||
| Температура, С° | Значения пределов погрешности, °С | ||||
| Cu10 | Cu50 | Cu100 | Cu500 | Cu1000 | |
| - 180,000 ... 0,000 | ± 0,04 | ± 0,01 | ± 0,006 | ± 0,0035 | ± 0,003 |
| 0,001 ... 200,000 | ± 0,012 | ± 0,008 | ± 0,0055 | ± 0,005 | |
| Никелевые датчики температуры (Ni) | |||||
| Температура, С° | Значения пределов погрешности, °С | ||||
| Ni10 | Ni50 | Ni100 | Ni500 | Ni1000 | |
| - 60,000 ... 0,000 | ± 0,03 | ± 0,0075 | ± 0,005 | ± 0,0025 | |
| + 0,001 ... + 100,000 | ± 0,025 | ± 0,003 | |||
| + 100,001 ... +180,000 | ± 0,022 | ± 0,0035 | |||
| Данная погрешность определяется годовой нестабильностью сопротивлений резисторов ММЭС | |||||
Комплект поставки МС3071
| № | Наименование | Количество |
| 1. | МС3071 (класс точности зависит от выбранной модификации) | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | Формуляр | 1 |
| 4. | Компакт-диск «УММС» | 1 |
| 5. | Кабель сетевой 220В-16А - 1,8 м | 1 |
| 6. | Кабель интерфейса RS232 - 1,8 м | 1 |
| 7. | Кабель интерфейса USB - 1,8 м | 1 |
| 8. | Вставка плавкая запасная (0,5 А-250 В) | 1 |
| 9. | Укладочный ящик (по требованию заказчика) | 1 |
