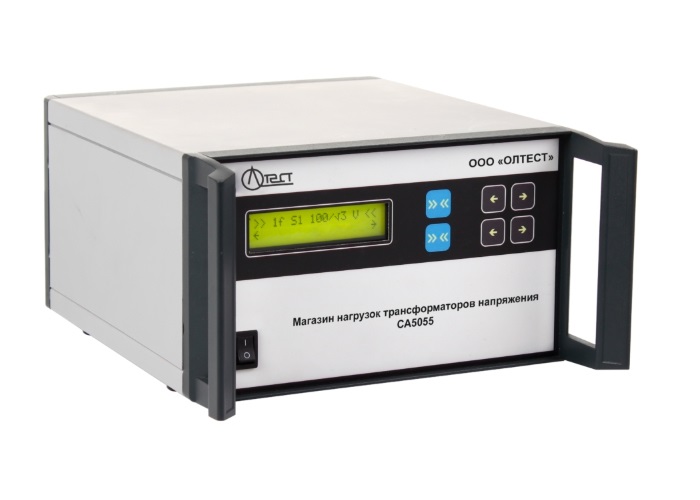

СА5055 - магазин нагрузок трансформаторов напряжений
Назначение магазина нагрузок трансформаторов напряжений СА5055:
Магазин нагрузок трансформаторов напряжений СА5055 предназначен для воспроизведения нагрузки вторичной цепи однофазных и трехфазных трансформаторов напряжения и используется при испытаниях, метрологической аттестации и поверке (калибровке) трансформаторов напряжения в соответствии с ГОСТ 8.216-88.
Эксплуатационные характеристики СА5055:
Магазин воспроизводит значения нагрузки в диапазоне от 20 % до 120 % номинального вторичного напряжения для:
- однофазных трансформаторов с номинальными вторичными напряжениями: 100/3 В, 100/ √3 В и 100 В;
- трехфазных трансформаторов с номинальным вторичным напряжением 100 В и неравными номинальными значениями нагрузок фаз;
- трехфазных трансформаторов с номинальным вторичным напряжением 100 В и равными номинальными значениями нагрузок фаз.
Значения нагрузок воспроизводимых во вторичной цепи однофазных ТН, приведены в таблице 1
Таблица 1
| Номинальное значение вторичного напряжения, В | Номинальное значение нагрузки | Составляющие полной мощности нагрузки | ||
| Полная мощность, В×А | Коэффициент мощности cosφ | активная P, Вт | реактивная Q, В×A | |
| 100 ,100/√3 | 10 | 0.8 | 8 | 6 |
| 15 | 12 | 9 | ||
| 25 | 20 | 15 | ||
| 30 | 24 | 18 | ||
| 50 | 40 | 30 | ||
| 75 | 60 | 45 | ||
| 100 | 80 | 60 | ||
| 120 | 96 | 72 | ||
| 150 | 120 | 90 | ||
| 200 | 160 | 120 | ||
| 300 | 240 | 180 | ||
| 360 | 288 | 216 | ||
| 400 | 320 | 240 | ||
| 500 | 400 | 300 | ||
| 600 | 480 | 360 | ||
| 100/3 | 10 | 0.8 | 8 | 6 |
| 15 | 12 | 9 | ||
| 20 | 16 | 12 | ||
| 25 | 20 | 15 | ||
| 30 | 24 | 18 | ||
| 50 | 40 | 30 | ||
| 75 | 60 | 45 | ||
| 100 | 80 | 60 | ||
| 120 | 96 | 72 | ||
| 150 | 120 | 90 | ||
| 200 | 160 | 120 | ||
"
