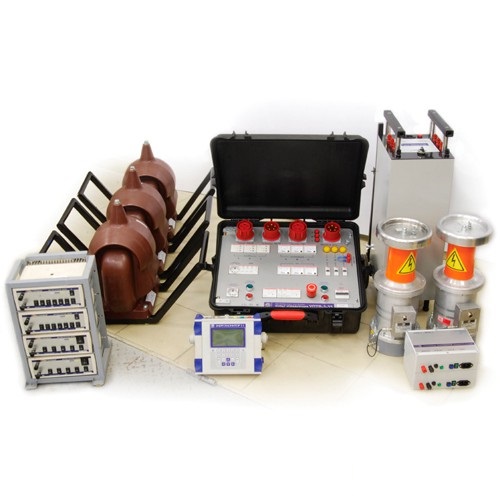

УПТВ-3-35 — установка поверочная трехфазная высоковольтная
Описание установки поверочной трехфазной высоковольтная УПТВ-3-35:
Установка УПТВ-3-35 выполнена в виде отдельных элементов (устройств), соединяемых между собой кабелями (силовыми, измерительными, управления и высоковольтными). Установка обеспечивает формирование напряжений трехфазной цепи переменного тока. Установка УПТВ-3-35 поставляется в двух исполнениях: класс точности 0,05 и класс точности 0,1.
Особенности установки поверочной трехфазной высоковольтная УПТВ-3-35:
- Поверка измерительных трансформаторов напряжения на месте эксплуатации;
- Поверка 3-х фазных ТН типа НАМИТ, НАМИ;
- Не требуются дополнительные приборы для контроля условий поверки.
Назначение установки поверочной трехфазной высоковольтная УПТВ-3-35:
- Для первичной и периодической поверки на местах эксплуатации трехфазных и однофазных заземляемых и незаземляемых измерительных трансформаторов напряжения промышленной частоты 50 Гц ( ТН ) классов точности 0,2 и менее точных с номинальными первичными напряжениями от 6/√ 3 до 35 кВ при нагрузках , нормированных ГОСТ, и при реальных нагрузках на узле учета;
- Проверки правильности чередования фаз в трехфазных электрических сетях;
- Для измерения мощности нагрузки ТН.
Установка может использоваться как самостоятельно, так и в составе передвижных специализированных лабораторий.
Технические характеристики установки поверочной трехфазной высоковольтная УПТВ-3-35:
| Параметр | УПТВ-3-35 кл.т. 0,05 | УПТВ-3-35 кл.т. 0,1 |
| Номинальные значения напряжения, кВ | 15/√3; 15; 20; 35/√3; 35 | |
| Класс точности | 0,05 | 0,1 |
| Диапазон измерения первичного напряжения при поверке ТН, кВ | От 5,0 до 42,0 | |
| Диапазон вторичного напряжения при поверке ТН, В | От 46 до 120 | |
|
Пределы основных допускаемых погрешностей установки при поверке ТН: - по напряжению, f, % - угловая, Δu, мин |
где fT — предел допускаемой погрешности ПВЕ-10 по напряжению; |
|
| Пределы основных допускаемых погрешностей при измерении показателей качества электроэнергии (ПКЭ), частоты и мощности нагрузки ТН | Соответствует пределам основных допускаемых погрешностей прибора Энергомонитор 3.3 Т1 | |
| Значение погрешности установки заданного значения первичного напряжения на выходе установки, не более, % | 2 | |
| Значение нестабильности напряжения на выходе установки, %, не более |
1 — за время не более 1 мин; 3 — за время более 1 мин |
|
| Значение потребляемой мощности, ВА, не более | 5000 | |
| Значение мощности нагрузки, ВА | 3000 (Суммарная по 3-м фазам) | |
| Рабочая температура окружающего воздуха | От плюс 5 до плюс 35 °С | |
| Рабочая относительная влажность | До 90 % при температуре плюс 30 °С | |
| Рабочее атмосферное давление | 70–106,7 кПа (537–800 мм рт. ст.) | |
| Рабочаее напряжение питающей сети | (380 ± 19) В с частотой (50 ± 0,5) Гц | |
| Потребляемая мощность от сети питания | Не более 5 кВА | |
| Среднее время наработки на отказ, То | Не менее 8000 часов | |
| Средний срок службы установки, Тсл | Не менее 6 лет | |
Комплект поставки УПТВ-3-35
| № | Наименование | Назначение | Количество |
| 1 | Прибор Энергомонитор 3.3Т1-С для поверки трансформаторов напряжения в комплекте с УПТН | Прибор сравнения | 1 |
| 2 | Преобразователь напряжения высоковольтный емкостной ПВЕ-35-2, класс точности 0,05 или 0,1 на выбор в зависимости от исполнения (для поверки однофазных и трехфазных ТН 35кВ) | Эталонный емкостной преобразователь 35 кВ (по заказу возможно добавить номинальное напряжения от 15 до 24 кВ) | 1 |
| 3 | Трансформатор литой ЗНОЛ | Источник высокого напряжения 35 кВ трехфазный | 3 |
| 4 | ЛАТР трехфазный 8А | 1 | |
| 5 | Магазин нагрузок 100/√3 В, 80ВА | Нагрузочные устройства для поверки однофазных ТН | 1 |
| 6 | Магазин нагрузок 100В, 80ВА | 3 | |
| 7 | Магазин нагрузок 100В, 200ВА | Нагрузочные устройства для поверки трехфазных ТН | 1 |
| 8 |
Пульт управления УПТВ-3-35 |
Коммутация, защита и индикация при формировании напряжений одно- и трехфазной цепи переменного тока | 1 |
| 9 |
Кабели и вспомогательное оборудование |
Подключение и заземление | 1 |
| 10 | Программно-аппаратное обеспечение: портативный компьютер (ноутбук) с ОС и программным обеспечением, принтер) | ПО «Поверка трансформаторов» | 1 |
