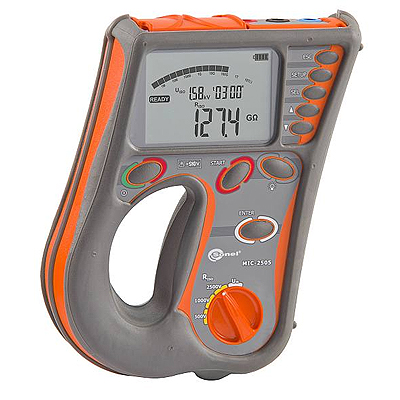

MIC-2505 - измеритель параметров электроизоляции
Назначение и область применения измерителя параметров электроизоляции MIC-2505:
MIC-2505 — цифровой мегомметр , предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока (три стандартных значения — 500 В, 1000 В и 2500 В), а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм. Автоматический расчет коэффициентов абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Основные технические характеристики MIC-2505
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение напряжения переменного и постоянного тока (True RMS)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...600 В | 1 В | ±(3% и. в. + 2 е. м. р.) |
- Диапазон частоты: 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно ГОСТ IEC 61557-2-2013: RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)
Диапазон | Разрешение | Основная погрешность |
---|---|---|
0,0...999,9 кОм | 0,1 кОм | ±(3% и. в. + 20 е. м. р.) |
1,000...9,999 МОм | 0,001 МОм | |
10,00...99,99 МОм | 0,01 МОм | |
100,0...999,0 МОм | 0,1 МОм | |
1,000...9,999 ГОм | 0,001 ГОм | |
10,00...99,99 ГОм | 0,01 ГОм | |
100,0...999,9 ГОм | 0,1 ГОм | |
1,000...2,000 ТОм | 0,001 ТОм |
Диапазон | Разрешение |
---|---|
500 В | 500 ГОм |
1000 В | 1,00 ТОм |
2500 В | 2,00 ТОм |
Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя
UISOnom - номинальное напряжение измерения
IISOmax - максимальный ток преобразователя (1 мА)
Дополнительные технические характеристики | |
---|---|
Класс изоляции | Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
Категория безопасности | IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014 |
Степень защиты корпуса согласно ГОСТ 14254-2015 | IP54 |
Питание измерителя | пакет аккумуляторов SONEL L-1 NiMH 9,6 В |
Габаритные размеры | 260×190×60 мм |
Масса измерителя | около 1,2 кг |
Температура хранения | –20...+70° C |
Рабочая температура | -10...+40° C |
Комплект поставки MIC-2505:
Наименование | Количество |
Измеритель параметров электроизоляции MIC-2505 | 1 |
Зажим «Крокодил» изолированный черный K04 5 кВ | 1 |
Аккумуляторная батарея NiMH SONEL-10 12V | 1 |
Ремень для переноски прибора | 1 |
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 |
Футляр L4 | 1 |
Зонд острый с разъемом «банан» красный 5кВ | 1 |
Зажим «Крокодил» изолированный голубой К05 5kV | 1 |
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный | 1 |
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный | 1 |
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой | 1 |
Дополнительная комплектация MIC-2505:
(Поставляется по отдельному заказу)
Адаптер автомобильный (12В) |
Зажим «Крокодил» изолированный красный К05 5kV |
Соединитель электрический-адаптер AGT-16C |
Соединитель электрический-адаптер AGT-16P |
Соединитель электрический-адаптер AGT-16T |
Соединитель электрический-адаптер AGT-32C |
Соединитель электрический-адаптер AGT-32P |
Соединитель электрический-адаптер AGT-32T |
Соединитель электрический-адаптер AGT-63P |
- Скачать: Руководство по экплуатации
