УКИ-1 - устройство контроля изоляторов

Акустико-эмиссионный (АЭ) метод контроля состояния опорно-стержневых изоляторов:

АЭ метод основан на регистрации акустических сигналов, генерируемых в материале с развивающейся трещиной, и определении по их параметрам количества и степени развития дефектов в изделии. Развитие опасной трещины, которая способна привести к излому изолятора, можно обнаружить с помощью эффекта Кайзера, который заключается в том, что при двукратном механическом нагружении активность АЭ во втором цикле практически равна нулю в доброкачественном изделии и велика, если в нем имеется растущая трещина.

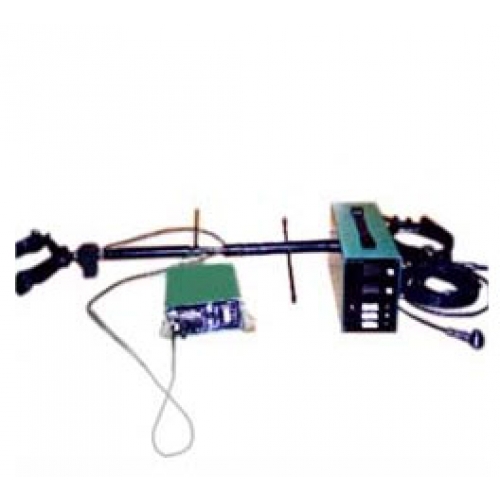

УКИ-1 предназначено для одновременного воздействия изгибающей нагрузкой на два изолятора одного полюса разъединителя 110-220 кВ, а также определения ее величины и может применяться при контроле состояния изоляторов акустико-эмиссионным методом с помощью прибора ПАК-3М или, при необходимости, только для создания изгибающей нагрузки. Преимуществом УКИ-1, по сравнению с применявшимся ранее механическим нагружающим устройством, является возможность создавать нагрузку, направленную к центру полюса или в сторону ошиновки без демонтажа и разворота изоляторов на 180°, что позволяет моделировать при проведении контроля те же усилия, которые имеют место при включении и отключении разъединителя. Устройство осуществляет индикацию нагрузки и выдает управляющую команду на ПАК-3М, что позволяет автоматизировать процесс контроля изоляторов.

Контроль состояния опорно-стержневых изоляторов выполняется в следующей последовательности:

Заранее выбирается испытательная нагрузка, соответствующая 40% минимальной разрушающей нагрузки для данного типа изоляторов. При учете конкретных, менее напряженных условий эксплуатации изолятора, испытательная нагрузка может быть выбрана даже более малой.

На верхних фланцах двух изоляторов полюса разъединителя укрепляют стяжное устройство прибора УКИ-1, а на фарфоре изоляторов АЭ датчики прибора ПАК-3М.

Вращая ходовой винт стяжного устройства, действующее на изоляторы усилие, увеличивают до выбранного испытательного значения, выдерживают примерно 60 с, затем снижают нагрузку до испытательного значения. Достигнув его, активизируют прибор ПАК-3М, который при достигнутой постоянной испытательной нагрузке анализирует суммарную активность АЭ и принимает решение о годности изоляторов.

УКИ-1 предназначено для создания нагрузки при контроле состояния изоляторов акустико-эмиссионным методом с помощью ПАК-3М или, при необходимости, только для создания одновременного воздействия изгибающей нагрузкой на два изолятора одного полюса разъединителя 110-220 кВ. Обеспечение нагрузки, направленной к центру полюса или в сторону ошиновки без демонтажа и разворота изоляторов на 180° позволяет моделировать при операции контроля те же усилия, которые имеют место при включении и отключении разъединителя.

Состав и технические характеристики УКИ-1:

УКИ-1 рассчитано на работу в условиях воздействия температуры окружающей среды от 0 до + 40°С, давления от 84 до 107,6 кПа и относительной влажности до 98% при температуре + 25°С.

УКИ-1 сохраняет свои технические характеристики после воздействия пониженной температуры окружающей среды до -50°С и повышенной до +40°С.

Дополнительная комплектация УКИ-1:

(Поставляется по отдельному заказу)

1. ПАК-3М - прибор акустико-эмиссионного контроля
