Назначение установки УПУ-5М:

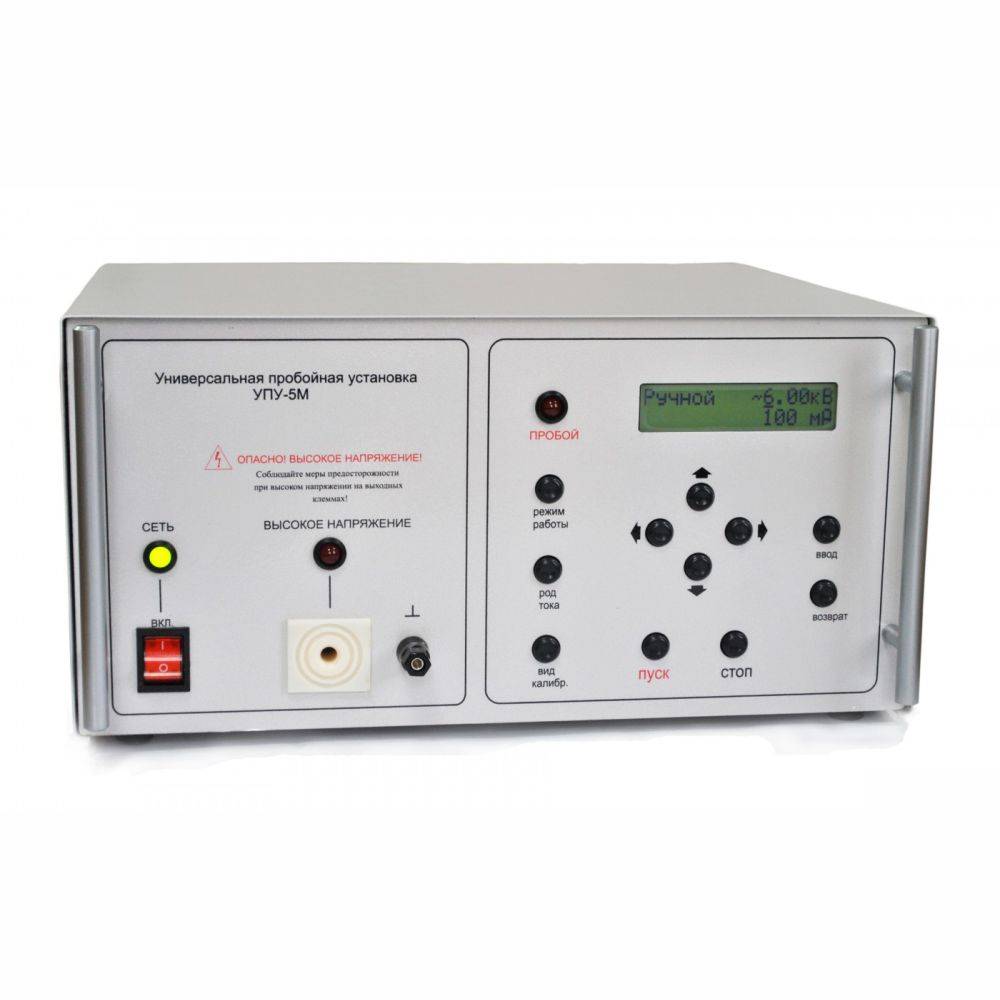

Универсальная пробойная установка УПУ-5М
предназначена для измерения электрической прочности изоляции при испытании постоянным или переменным напряжением до 6 кВ.
Прибор выпускается в двух вариантах исполнения:
-
универсальный (У)
- переменное и постоянное напряжение;
-
переменный (П)
- только переменное напряжение.
Основные возможности установки УПУ-5М:
-
испытательное напряжение до 6 кВ;
-
широкий диапазон измерения тока утечки;
-
цифровая шкала;
-
ручной и автоматический режимы работы;
-
установка порогового значения тока утечки;
-
задание закона изменения напряжения для автоматического режима;
-
запоминание и просмотр результатов последнего испытания;
-
хранение в энергонезависимой памяти результатов испытаний;
-
вывод результатов измерений на компьютер;
-
возможность подключения внешнего светового или звукового оповещателя и кнопки дистанционного пуска.
Сертификат соответствия ГОСТ Р № РООС RU.ME34.В01663 действителен до 31.10.2005г.
Технические характеристики универсальной пробойной установки УПУ-5М:
|
Параметр
|
Значение
|
|
Электрические параметры
|
Диапазон задания выходного напряжения:
-
постоянного, кВ (только для варианта "У")
-
переменного, кВ
|
0,2 - 6
0,2 - 6
|
|
Дискретность измерения выходного напряжения, кВ
|
0,01
|
Постоянное напряжение (только для варианта "У"):
-
пульсации на холостом ходу в % от выходного напряжения, не более
|
5
|
Переменное напряжение:
-
форма сигнала
-
частота, Гц
-
коэффициент нелинейных искажений, %, не более
|
синусоида
50 ± 1
10
|
Погрешность задания выходного напряжения при нестабильности входного напряжения 2% в диапазоне 198-242 В:
-
Постоянное напряжение (только для варианта "У"): 0,2 кВ - 6 кВ, %, не более
-
Переменное напряжение: 0,2 кВ - 6 кВ, %, не более
|
3
3
|
|
Измерение тока утечки, мА
|
0,1 - 100
|
|
Погрешность измерения тока утечки при нестабильности входного напряжения 2% в диапазоне 198-242 В, %
|
5
|
Диапазон установки порогового значения
-
напряжения, кВ
-
тока утечки, мА
|
0,2 - 6
1 - 99
|
Дискретность установки порогового значения
-
напряжения, кВ
-
тока утечки, мА
|
0,1
1
|
|
Диапазон изменения длительности нарастания выходного напряжения от 0 до установленного порогового значения в автоматическом режиме, сек.
|
2 - 100
|
|
Диапазон изменения длительности удержания выходного напряжения на установленном пороговом значении в автоматическом режиме, сек.
|
2 - 240
|
|
Диапазон изменения длительности спада выходного напряжения от установленного порогового значения до 0 в автоматическом режиме, сек.
|
2 - 100
|
|
Дискретность изменения длительности, сек.
|
1
|
Максимальная испытуемая емкость в автоматическом режиме или при плавном увеличении выходного напряжения в ручном режиме при напряжении (только для варианта "У"):
-
1 кВ, не более, мкФ
-
3 кВ, не более, мкФ
-
5 кВ, не более, мкФ
|
20
10
5
|
|
Время, необходимое для разрядки испытываемых конденсаторов после испытания, не более, сек. (только для варианта "У")
|
30
|
|
Напряжение для питания внешнего индикатора, В
|
12
|
|
Ток для внешнего индикатора, не более, мА
|
200
|
|
Максимальная выходная мощность, не менее, кВА
|
0,6
|
|
Эксплуатационные параметры
|
Параметры прибора соответствуют техническим параметрам при питании от сети:
-
напряжением, В
-
частотой, Гц
|
198 - 242
50 ± 1
|
|
Мощность, потребляемая от сети переменного тока при номинальном напряжении, не более, ВА
|
600
|
Рабочие условия эксплуатации:
-
температура, °С
-
относительная влажность, %, не более
-
атмосферное давление, кПа
|
5 - 40
80
86 - 106
|
Условия хранения:
-
температура, °С
-
относительная влажность, %, не более
|
5 - 50
80
|
|
Габаритные размеры ВхШхГ, мм, не более
|
240x420x320
|
|
Масса, кг, не более
|
20
|
|
