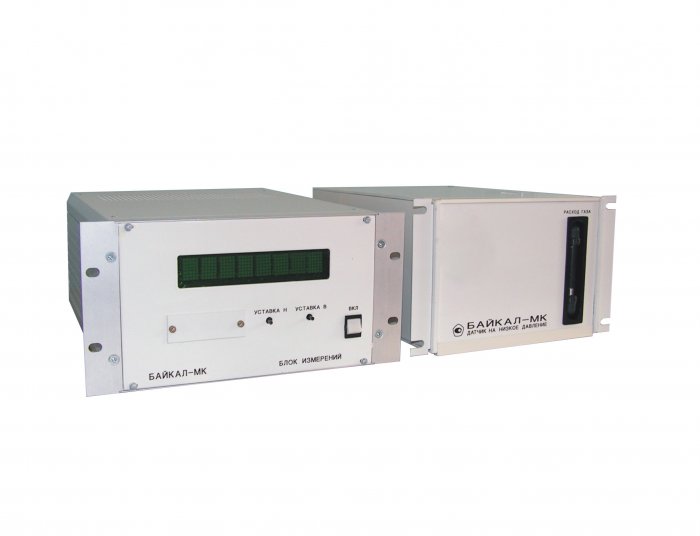

Байкал-МК — гигрометр
Под заказ
Производитель:
Ангарское ОКБА
Гарантия:
12 мес.
Межповерочный интервал:
12 мес.
Цена по запросу
Назначение гигрометра Байкал-МК:
Гигрометр Байкал-МК предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия. Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр Байкал-МК выпускается в 3-х исполнениях:
- С датчиком на высокое давление (от 0,16 до 40 МПа) - Байкал-МК (высокое давление);
- С датчиком на низкое давление (от 0,03 до 0,16 МПа) - Байкал-МК (низкое давление);
- С датчиком на разрежение (от минус 0,005 до плюс 0,03 МПа) - Байкал-МК (разрежение).
Область применения гигрометра Байкал-МК:
Гигрометр Байкал-МК используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах.
Особенности гигрометра Байкал-МК:
- Выбор единиц измерений по влажности с отображением на дисплее: ppm, мг/м3, °С т.р.;
- Наличие интерфейса RS-485 для связи с ЭВМ;
- Наличие функции почасового и суточного архива с энергонезависимой памятью;
- Дисплей повышенной яркости;
- Автоматический выбор диапазонов измерений;
- Высокая точность и надежность;
- Устройство сигнализации о неисправности чувствительного элемента;
- Устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
- Активная защита чувствительного элемента по напряжению и влажности;
- Измерительная схема гигрометра выполнена на микроконтроллере;
- Возможность реализации альтернативной независимой поверки при отсутствии эталонов;
- Возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.
Технические характеристики гигрометра Байкал-МК:
| Параметр | Байкал-МК (высокое давление) | Байкал-МК (низкое давление) | Байкал-МК (разрежение) |
| Датчик на высокое давление, МПа (кгс/см2) | от 0,16 до 40 (от 1,6 до 400,0) | - | - |
| Датчик на низкое давление, МПа (кгс/см2) | - | от 0,03 до 0,16 (от 0,3 до 1,6) | - |
| Датчик на разрежение, МПа (кгс/см2) | - | - | от - 0,005 до + 0,03 (от - 0,05 до + 0,30) |
| Диапазоны измерений объемной доли влаги, млн-1 |
0…1; 1…10; 10…100; 100…1000 |
||
|
Основная приведенная погрешность: - для области измерений от 0 до 1 млн-1 - для области измерений от 1 до 10 млн-1 - для области измерений от 10 до 100 и от 100 до 1000 млн-1 |
± 10% ± 4% ± 2,5% |
||
| Унифицированный выходной сигнал для каждого диапазона измерений | 4 … 20 мА или 0 … 5 мА | ||
| Расход анализируемого газа через гигрометр, не более | 1000 см3/мин (регулируется) | ||
| Температура анализируемого газа и окружающего воздуха | +5…+50 °С | ||
| Потребляемая мощность | не более 27 Вт | ||
| Средняя наработка на отказ, не менее | 20000 ч | ||
| Средний срок службы, не менее | 8 лет | ||
|
Габаритные размеры, мм: - Датчик - Блок измерений - Побудитель расхода газа |
240 × 145 × 355 345 × 270 × 140 230 × 170 × 130 |
||
|
Масса, кг: - Датчик - Блок измерений - Побудитель расхода газа |
6 4 4 |
||
Комплект поставки Байкал-МК
| № | Наименование | Байкал-МК (высокое давление) | Байкал-МК (низкое давление) | Байкал-МК (разрежение) |
| 1 | Блок измерения Байкал-МК | 1 | 1 | 1 |
| 2 | Блок с датчиком на высокое давление | 1 | - | - |
| 3 | Блок с датчиком на низкое давление | - | 1 | - |
| 4 | Блок с датчиком на разрежение | - | - | 1 |
| 5 | Устройство для измерения расхода газа УИРГ-2А | 1 | 1 | 1 |
| 6 | Побудитель расхода газа | - | - | 1 |
| 7 | Комплект запасных частей: | |||
| - Элемент чувствительный | 1 | 1 | 1 | |
| - Трубка 5К6.452.295-08 | 1 | 1 | 1 | |
| - 20 % раствор ортофосфорной кислоты "ХЧ" ГОСТ 6552-80 в дистиллированной воде 80 мл (в колбе) | 1 | 1 | 1 | |
| - Трубка 5К8.626.222 | 1 | 1 | 1 | |
| - Прокладка | 6 | 6 | 6 | |
| - Ниппель прижимной | 3 | 3 | 3 | |
| - Гайка накидная | 1 | 1 | 1 | |
| - Вставка плавкая ВП1-1-1А АГО 481.303 ТУ | 3 | 3 | 3 | |
| - Трубка 305 ТВ – 40 6 белая 1 сорт ГОС Т 19034-82, длина 0,05 м | 1 | 1 | 1 | |
| - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79, длина 0,3 м | 1 | 1 | 1 | |
| 8 | Комплект монтажных частей: | |||
| - Тройник с датчиком на разрежение | - | - | 1 | |
| - Вилка ОНЦ-РГ-09-7/18 В12 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Вилка ОНЦ-РГ-09-4/14 В12 БР0.364.082 ТУ | 2 | 2 | 2 | |
| - Вилка ОНЦ-РГ-09-19/24 В12 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Розетка ОНЦ-РГ-09-4/14-Р12 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Розетка ОНЦ-РГ-09-7/18-Р12 БР0.364.082 ТУ | 1 | 1 | 1 | |
| - Трубка ПВХ4 × 1,5 ТУ6-01-1196-79 с датчиком на разрежение, длина 2 м | - | - | 1 | |
| 9 | Руководство по эксплуатации | 1 | 1 | 1 |
| 10 | Аттестат методики выполнения измерений расхода газа | 1 | 1 | 1 |
| 11 | Методы регенерации чувствительных элементов. Типовые технологические процессы | 1 | 1 | 1 |
| 12 | Комплект электрических схем | 1 | 1 | 1 |
