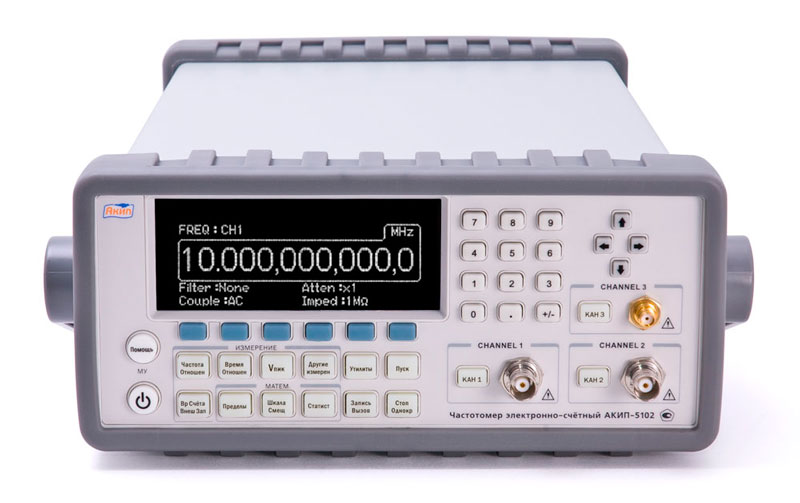

Особенности частотомера АКИП-5102:

Измерение частоты до 6 ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, времени нарастания/спада импульсов, пикового напряжения, счет импульсов;

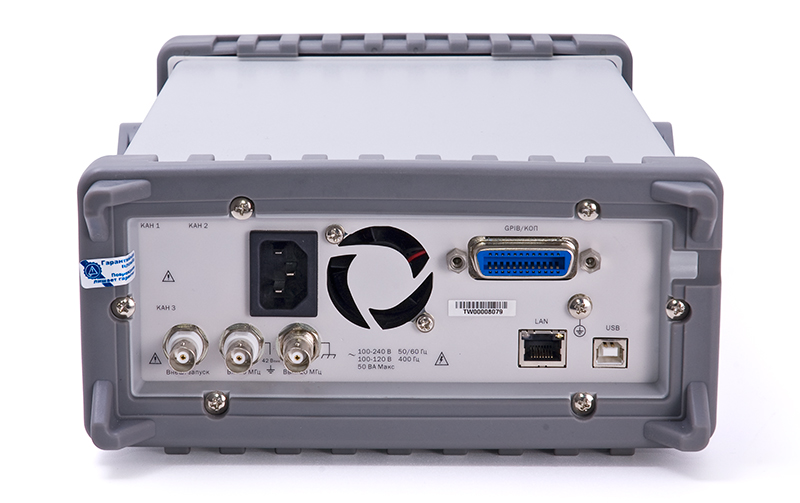

3 измерительных входа: канал 1, канал 2, канал 3, вход и выход опорной частоты (опция: три дополнительных входа на задней панели);
Погрешность опорного генератора: ±2×10^-6, опционально ±2×10^-8/±5×10^-10;
Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО);
Автоматический допусковый контроль для частотных измерений;
Высокое разрешение: 12 разрядов при времени счета 1 с, разрешение 40 пс при измерении временных интервалов;
Память на 20 профилей настроек (запись/вызов);
Программная калибровка;
Интерфейсы USB, LAN, GPIB;
Совместим с протоколом LXI.

Технические характеристики частотомера АКИП-5102:

Параметр	Значения
Каналы 1, 2
Связь по входу	DC или AC (50 Ом, 1 МОм)
Входная емкость	24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
Диапазон частот	1 мГц … 400 МГц (DC), 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)
Допуск на ЧМ	25%
Чувствительность	20 мВскз … 5 В ac+dc (1 мГц – 225 МГц) 30 мВскз … 5 В ac+dc (225 МГц – 400 МГц), от 75 мВскз с опциональными входами 80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс) 50 мВпик-пик … 10 Впик-пик (длит. импульсов больше 10 нс), от 150 мВпик-пик с опциональными входами
Входной уровень
Защита по входу	12 Вскз (DC – 400 МГц, 50 Ом) 350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм) 350 В dc+ас пиковое (0 – 3,5 кГц, 1 МОм) 350 В dc+ас пиковое (3,5 кГц – 100 кГц, 1 МОм) 12 Вскз (100 кГц – 400 МГц, 1 МОм)
Аттенюатор	X10 – для режима измерения напряжения и триггера
Канал 3
Диапазон частот	375 МГц … 6 ГГц
Входное сопротивление	50 МОм
Чувствительность	От -21 дБм до +15 дБм
Защита по входу	+25 дБм, до 12 В dc
Погрешность
Погрешность опорного генератора (стандартная)	± 2х10^-6
Измерительные функции
Временные интервалы между каналами 1 и 2	-0,5 нс … 10⁵ с, разрешение 40 пс
Длительность импульса в канале 2	0,5 нс … 10⁵ с, разрешение 40 пс
Фазовый сдвиг	-180° … +360°
Время нарастания	2 нс … 10⁵ с, разрешение 40 пс
Скважность импульсов	0 … 1, длительность импульсов >1 нс
Счет импульсов	0 … 10¹⁵
Пиковое напряжение	-5,1 В … +5,1 В, разрешение 2,5 мВ
Дисплей
Разрешение по частоте	12 разрядов (время счета – секунда)
Разрядность индикатора	Максимально 12
Общие данные
Интерфейс	USB, LAN, GPIB
Память	20 профилей настроек (запись/вызов)
Напряжение питания	100 / 240 В (50 / 60 Гц); 100 В / 127 В (400 Гц)
Габаритные размеры	210 х 85 х 350 мм
Масса	3,2 кг

Комплект поставки АКИП-5102

Наименование	Количество
Частотомер АКИП-5102	1
Шнур питания	1
Кабель USB	1
Диск с ПО	1
Руководство по эксплутации	1

Дополнительная комплектация

Наименование	Цена
Дополнительные входы (CH1/CH2/CH3) на тыльной панели	По запросу
Рубидиевый опорный генератор	По запросу
