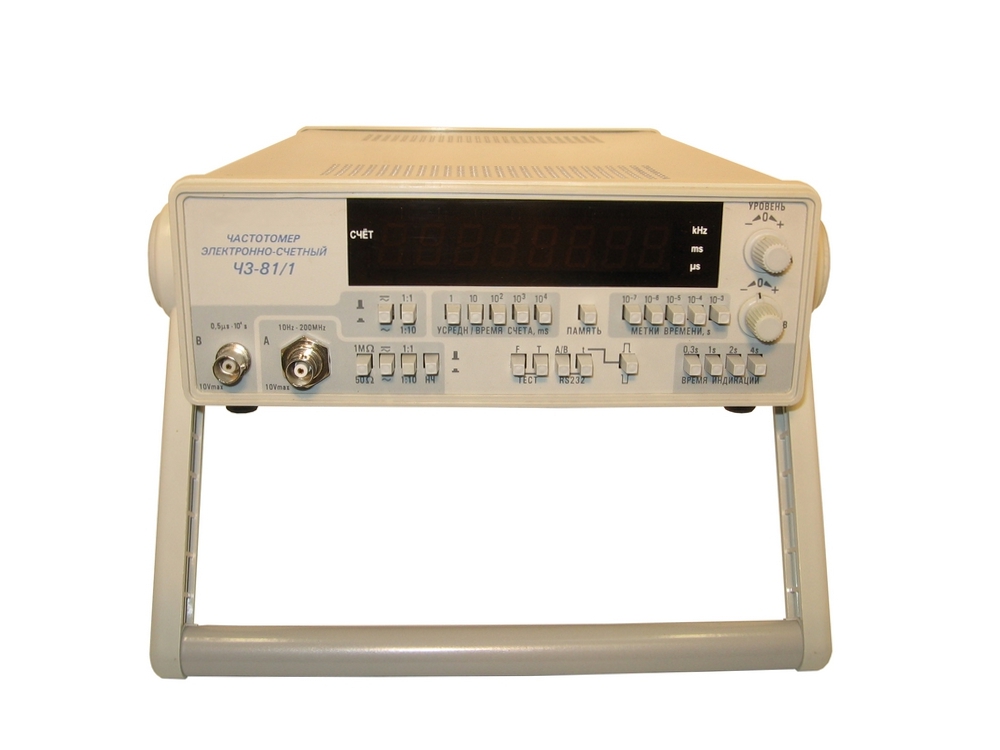

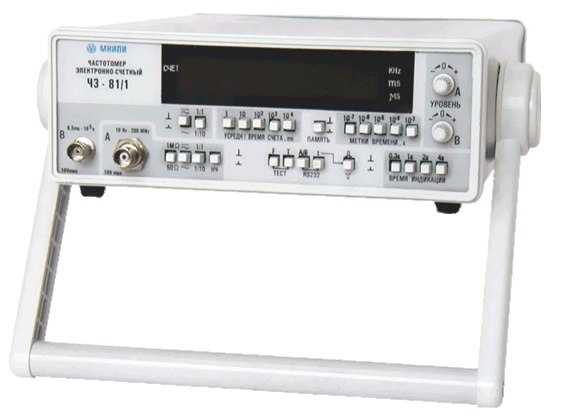

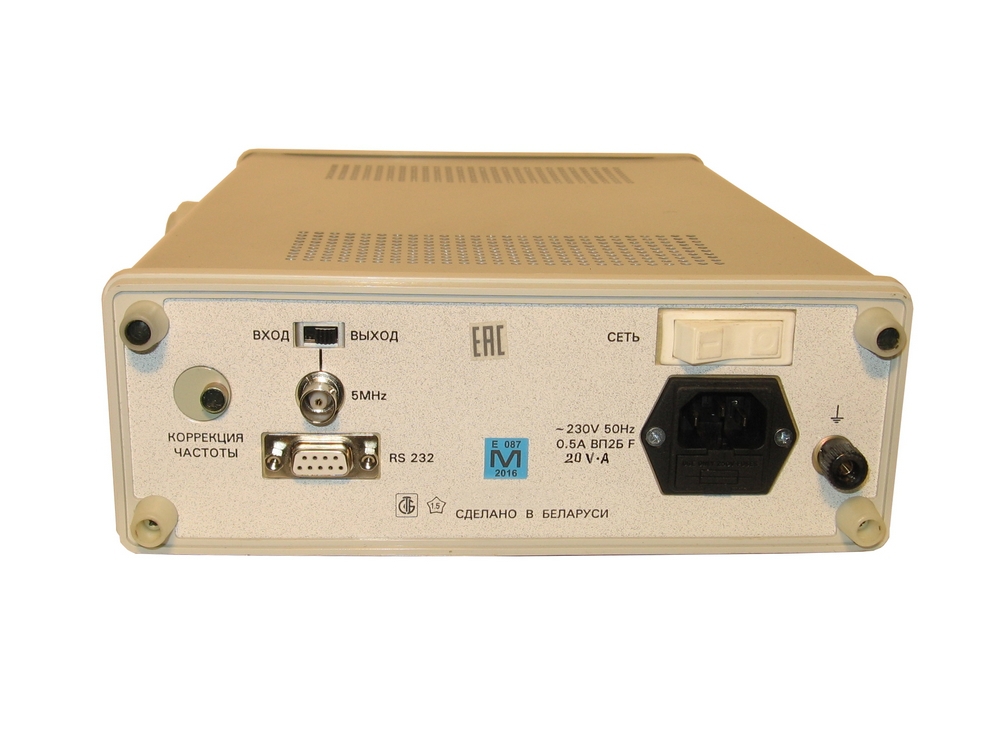

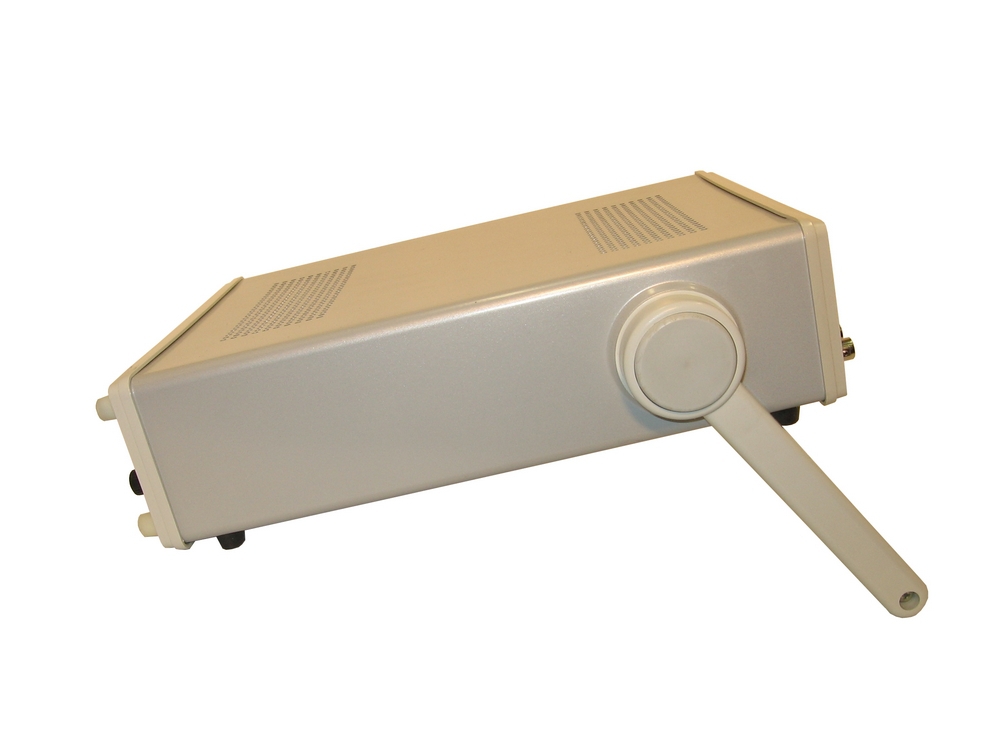

Частотометры Ч3-81, Ч3-81/1 (электронно-счетные)

Частотометры Ч3-81, Ч3-81/1 (электронно-счетные)
Цена по запросу
Гарантия
24 мес.
Производитель
МНИПИ
  • Описание
  • Характеристики
  • Комплектация

Назначение частотомера электронно-счетного Ч3-81/1

Частотомер электронно-счетный Ч3-81/1 предназначен для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год.

Особенности частотомера электронно-счетного Ч3-81/1

    Погрешность задания опорной частоты 10-7 за 12 месяцев, 2,5*10-7 за 10 лет
    Два канала (А, В), диапазон 0,1 Гц - 200 МГц
    8-ми разрядное табло
    Интерфейс RS-232С

Технические характеристики частотомера электронно-счетного Ч3-81/1

                                               Параметр                                         Значение
                                                                                              Вход "А"
Вид измерений Частота, отношение частот
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
Диапазон измеряемых частот 10 Гц - 200 МГц
Уровень входных сигналов:
Синусоидальных (эффективное значение)
Импульсных

30мВ - 10В
±100 мВ - ±10 В
Отношение частот Вход А/Вход В
Входное сопротивление 1 МОм/50 Ом
Входная ёмкость Не более 50 пФ
                                                                                             Вход "В"
Вид измерений Период, длительность, отношение частот
Отношение частот Вход А/Вход В
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
Диапазон измеряемых периодов 1 мкс - 10000 с
Число усреднённых периодов (множитель периода) 1, 10, 102, 103, 104
Период тактовой частоты 10-7, 10-6, 10-5, 10-4, 10-3 с
Диапазон измеряемых длительностей 1 мкс - 10000 с
Уровень входных сигналов:
Синусоидальных (эффективное значение)
Импульсных

0,03 - 10 В
±(0,1 - 30) В
Входное сопротивление 1 МОм
Входная ёмкость Не более 50 пФ
                                                                                              Вход "С"
Вид измерений Частота
Форма измеряемых сигналов Синусоидальная
Диапазон измеряемых частот 0,1 - 2,5 ГГц
Уровень входных сигналов:
Синусоидальных (эффективное значение)

30мВ - 1В (0,2-1) ГГц; 0,02 - 20мВт (1-2,5) ГГц
                                                                          Встроенный опорный генератор
Относительная погрешность по частоте ±1*10-7 за 12 месяцев, ±7,5*10-9 за сутки
Температурный уход частоты ±2,5*10-8 (+5°С...+40°С)
Вариация Аллана ±2,5*10-11 за 1 сек
                                                                                    Общие характеристики
Интерфейс RS-232C
Формат индикации 8 разрядов
Питание (220±22) В, (50±1) Гц
Потребляемая мощность 20 В · А
Габаритные размеры (HxWxD) 262х88х296 мм
Масса 3кг
Условия эксплуатации:
Рабочая температура

5°С - 40°С

Комплект поставки Ч3-81/1

                                                  Наименование                      Количество
Частотомер электронно-счетный Ч3-81/1                                1
