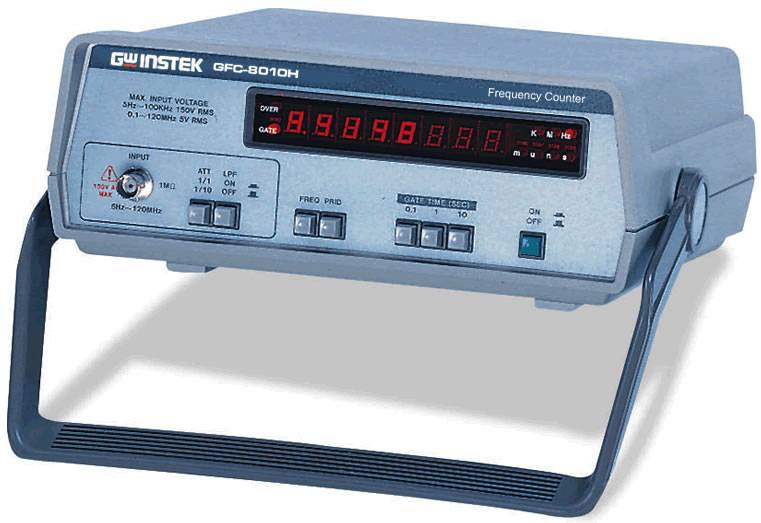

Назначение частотомера GFC-8010H

Частотомер GFC-8010H предназначен для измерения частоты, периода.

Особенности частотомера GFC-8010H

8-разрядный цифровой дисплей;
индикация переполнения;
встроенный ФНЧ для точности измерений в НЧ-области;
экранировка сетевого фильтра;
простота, компактность, надежность.

Технические характеристики частотомера GFC-8010H

Параметр	Значение
Частота
Частотный диапазон	1Гц…120МГц (связь по постоянному току)
Погрешность измерения	+(10^-6 + 1 ед.)
Разрешение	1мкГц на пределе 10Гц
Разрешение	0,1Гц на пределе 100МГц
Чувствительность	> 15мВ в полосе 10Гц…60МГц
	>20мВ в полосе 60МГц…100МГц
	>30мВ в полосе 100МГц…120МГц
Период
Временной диапазон	8нс…1с
Погрешность измерения	+(10^-6+разрешение)
Разрешение	10^-9 с на пределе 10Гц
Разрешение	10^-16 с на пределе 100МГц
Измерительный вход
Макс. входной уровень	150В на 1МОм
Входной импеданс	1МОм/35пФ
Входной аттенюатор	10 дБ
Подключение	Переменный ток
Опорный генератор
Опорная частота	10МГц
Стабильность генератора	10^-6 за 30 суток
	5х10^-6 при 25°С + 5°С
	2х10^-5 при 0°С…50°С
Дисплей
Время счета	0,1/1с/10с (регулируется)
Погрешность индикации	+1 единица младшего разряда
Формат индикации	8 десятичных разрядов (СД-индикаторы)
Общие характеристики
Напряжение питания	100В/120В/220В/240В+10%, 50/60Гц
Габаритные размеры	230х95х280 мм
Вес	1,7 кг
