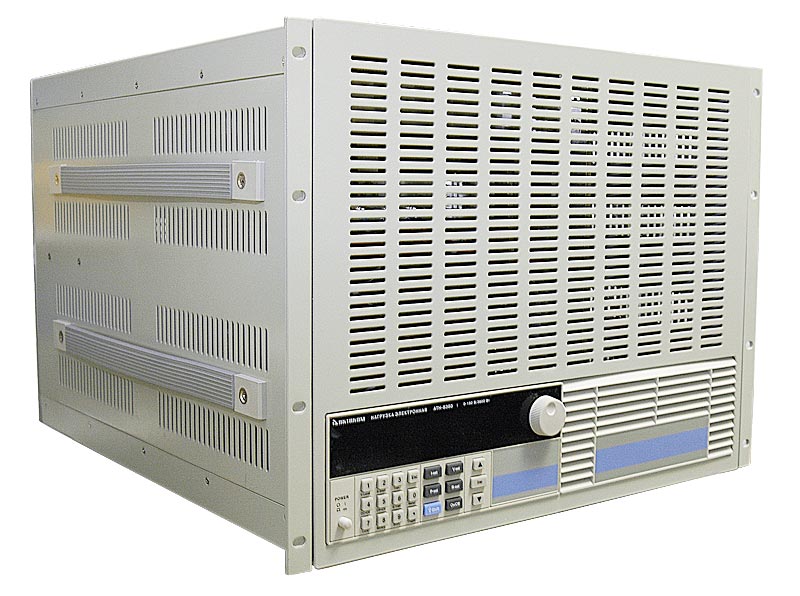

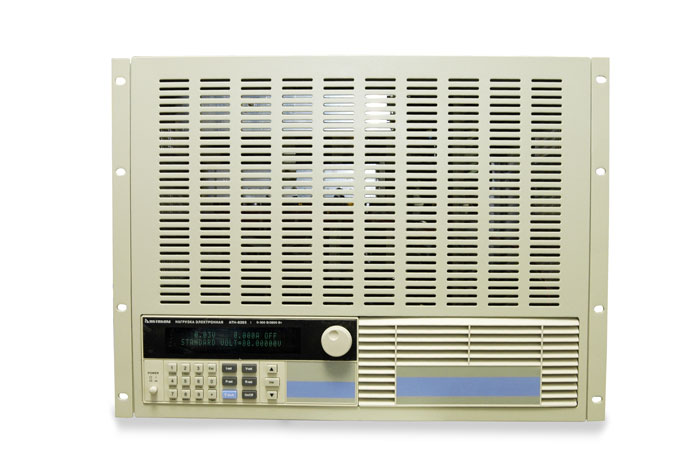

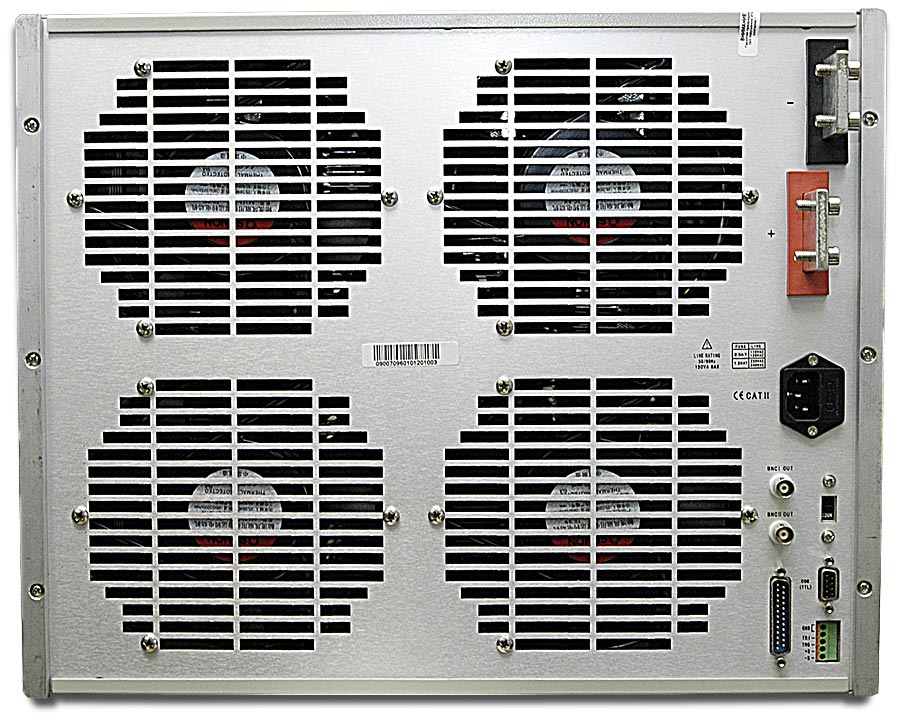

АТН-8365 Электронная нагрузка

Под заказ
Гарантия: 14 мес.
Цена по запросу

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 120 А, потребляемая мощность до 3600 Вт.



Основные характеристики

- VFD-дисплей

- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW

- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности

- Функция "мягкого" запуска

- Тестирование батарей

- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта

- Поддержка внешнего запуска

- Компенсация падения напряжения

- Работа по спискам

- Управление по USB




Технические характеристики

Входные параметры Мощность 3600 Вт
Ток 0...120 A
Напряжение 0...500 В
CC режим Диапазон 0...12 A 0...120 A
Разрешение 1 мA 10 мA
Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.05%диап.
CV режим Диапазон 0.1...19.999 В 0.1...500 В
Разрешение 1 мВ 10 мВ
Точность 0.03%уст.знач.+0.02%диап. 0.03%уст.знач.+0.05%диап.
CR режим Диапазон 0.03...10 кОм 0.03...5 кОм
Разрешение 16 бит 16 бит
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
CW режим Диапазон 0...3600 Вт 0...3600 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Измерение напряжения Напряжение 0...19.999 В 0...500 В
Разрешение 1 мВ 10 мВ
Точность 0.015%уст.знач.+0.03%диап. 0.015%уст.знач.+0.05%диап.
Измерение тока Ток 0...12 A 0..120 A
Разрешение 0.1 мА 1 мA
Точность 0.05%уст.знач.+0.05%диап. 0.1%уст.знач.+0.08%диап.
Измерение мощности Мощность 100 Вт 3600 Вт
Разрешение 1 мВт 10 мВт
Точность 0.1%уст.знач.+0.1%диап. 0.1%уст.знач.+0.1%диап.
Тестирование батарей Напряжение батареи: 0.5-120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА
Динамическое тестирование    Работа по спискам: переключение: 0...25 кГц; 5 A/мкс; T1&T2;: 60 мкс-999 с; точность:±(15% смещение+10% диап.)

"Мягкий" запуск Время

1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс   Точность:±(15% смещение+10% диап.)
Короткое замыкание Ток (CC) =13.2 A = 132 A
Напряжение (CV) 0 В
Сопротивление (CR) = 45 мОм
Размеры Ш*В*Д (мм) 575*465*355
Масса кг не более 70


Комплектация

- Прибор

- Кабель питания

- Руководство по эксплуатации

Дополнительная комплектация

- Интерфейс USB (переходник RS-232/USB)

- Программное обеспечение
