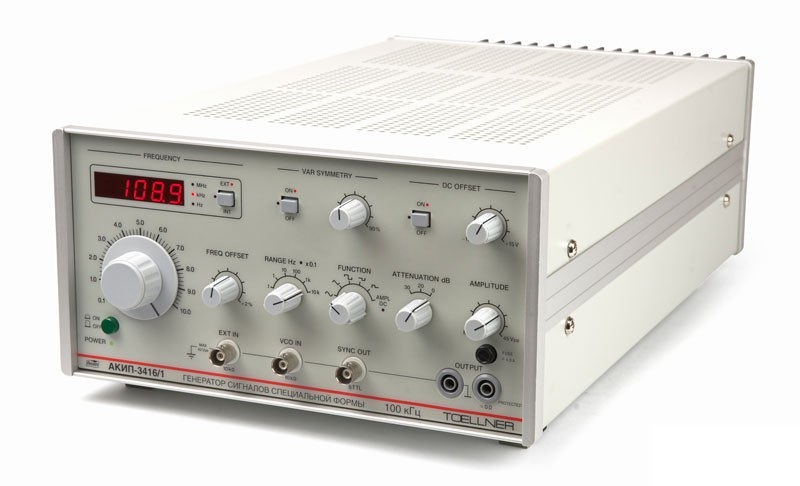

АКИП-3416/1 — генератор сигналов специальной формы
Особенности генератор сигналов специальной формы АКИП-3416/1:
- 1 выходной канал;
- Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов);
- Выходное напряжение 45 мВ…45 Впик-пик;
- Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс;
- Режим усилителя (вход внешнего сигнала);
- Синхровыход ТТЛ-уровня;
- Вход внешней модулирующей частоты VCO (ГУН);
- Встроенный частотомер;
- Защита выхода от обратных напряжений;
- Компактный размер, алюминиевый корпус.
Технические характеристики генератор сигналов специальной формы АКИП-3416/1:
| Параметр | Значение |
| Выходные параметры | |
| Частотный диапазон | 1 мГц – 100 кГц |
| Смещение частоты | ±2 % |
| Погрешность установки частоты | ±2 е.м.р. (2 % от полной шкалы в используемом масштабе) |
| Выходной уровень |
45 мВпик-пик - 45 Впик-пик 22,5 мВпик-пик – 22,5 Впик-пик в импульсе |
| Выходное сопротивление | Около 0 Ом |
| Защита выхода | Предохранитель от обратного напряжения ≤120 В |
| Ослабление | 20 / 30 дБ (фиксированное) |
| Постоянное смещение | |
| Диапазон (AC + DC) | ±15 В |
| Синусоида | |
| Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) |
<0,5 % для частот < 50 кГц <1 % для частот < 100 кГц |
| Прямоугольник | |
| Время нарастания/спада | <0,8 мкс |
| Выброс | <5 % |
| Скважность | 10% - 90% (регулировка до 10 кГц) |
| Треугольник | |
| Нелинейность | <1% для частот < 100 кГц |
| Импульс | |
| Время нарастания / спада | <0,8 нс |
| Выброс | <5 % |
| Режим усилителя | |
| Усиление | 20 дБ (регулируемое) |
| Диапазон усиления | 0…100 кГц |
| Суммарные гармонические искажения | <0,2 % до 100 кГц |
| Сопротивление входа | 10 кОм |
| Входы / выходы | |
| Выход сигнала синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции (ГУН) | Вход напряжения 0…5 В для частотной и фазовой модуляции (1000:1) , Rвх = 10 кОм |
| Внешний вход | Вход усилителя (Uвх. макс = 15 Вскз) и частотомера |
| Частотомер | |
| Диапазон частот | <1 Гц до 30 МГц |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона |
| Погрешность | ±2 е.м.р. |
| Чувствительность |
150 мВскз при <10 МГц 250 мВскз при >10 МГц |
| Входное сопротивление | 1 МОм, 120 пФ |
| Защита входа | 15 Вскз |
| Общие данные | |
| Напряжение питания | ~115/230 В (± 10 %), 43 Гц (потребление < 30 ВА) |
| Габаритные размеры | 265 × 147 × 480 мм |
| Рабочая температура | 0…50 °С |
| Масса | 7 кг |
Комплект поставки АКИП-3416/1
| № | Наименование | Количество |
| 1. | Генератор сигналов специальной формы АКИП-3416/1 | 1 |
| 2. | Сетевой шнур | 1 |
| 3. | Соединительный кабель (BNC-BNC) | 1 |
| 4. | Нагрузка 50 Ом | 1 |
| 5. | Адаптер BNC - гнездо 4 мм | 1 |
| 6. | Адаптер BNC - штекер 4 мм | 1 |
| 7. | Тройник BNC | 1 |
| 8. | Аттенюатор 40 дБ | 1 |
