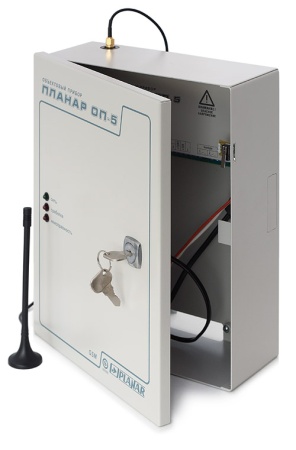

Объектовый прибор Планар ОП-5-GSM-БП-ГК
Основная область применения – централизованная охрана или автономная охрана объектов.
Объектовый прибор осуществляет приём извещений посредством измерения и контроля величины сопротивления шлейфа ОПС. В качестве извещателей, включаемых в шлейф ОПС, могут использоваться охранные и пожарные извещатели электро-контактного типа, с релейным выходом, а также извещатели с питанием по шлейфу.
Виды передаваемых сообщений:
- идентификатор пользователя (до 12 пользователей)
- состояние шлейфов (текущее состояние шлейфа, тип, исправен/не исправен и т.д.)
- нарушение зон, описанных как зоны с задержкой
- вызов «тревожной» кнопкой
- пожарная тревога на объекте
- режим электропитания (наличие внешнего питания, степень заряженности резервного аккумулятора и т. д.)
- факт несанкционированного вскрытия оборудования
- пользовательская информация, адресованная диспетчеру ПЦН
- информация о текущем состоянии объекта (охрана/дежурный режим, были ли нарушения зон за период охраны).
При передаче информации производится помехоустойчивое кодирование и контроль целостности передаваемой информации, что позволяет обеспечить высокую помехозащищенность и защиту от несанкционированного доступа.
Прибор обеспечивает контроль состояния шлейфов по величине их сопротивления. При монтаже на объекте приборы автоматически калибруются под конкретное сопротивление шлейфов и оконечных резисторов. Суммарное сопротивление шлейфа и оконечного резистора должно быть в диапазоне 0, 5…5 кОм.
С помощью пульта объектового прибора возможно:
- контролировать состояния шлейфов
- проводить калибровки входов
- заносить и удалять коды электронных ключей пользователей
Поддержка следующих типов зон:
- быстрая зона (выдача тревожного извещения происходит немедленно после нарушения шлейфа зоны)
- зона с задержкой (выдача тревожного извещения происходит через установленное время после нарушения)
- внутренняя зона (выдача тревожного извещения происходит немедленно после нарушения или через установленное время, если перед этим были нарушения зон с задержкой)
- 24-х часовая зона (зона круглосуточной охраны, независимая от охраны всего объекта, немедленная выдача тревожного извещения)
- пожарная зона (приоритетная выдача тревожного извещения о пожаре).
Оборудование рассчитано на круглосуточную эксплуатацию при температуре окружающей среды от плюс 5 °С до плюс 40 °С и относительной влажности воздуха до 93% (при 40 °С).
| Информационная ёмкость прибора (количество шлейфов ОПС) | 5 |
| Информативность приборов (количество передаваемых извещений)общее количество свыше | 200 |
| Время реакции объектового прибора при нарушении любого шлейфа (программируется с дискретой 50 мсек для каждого из шлейфов индивидуально) | 50 мсек…60 сек |
| Время задержки выдачи тревожного извещения при нарушении шлейфов (программируется с дискретой 1 сек для каждого из шлейфов индивидуально), сек | 1…255 сек |
| Измерительный ток в шлейфах, мА | Не более 20 |
| Типы поддерживаемых электронных ключей (без дополнительного оборудования) | DALLAS, BUTTON |
| Количество управляющих выходов | 7 |
| из них переключающий контакт реле | 2 |
| типа открытый коллектор | 5 |
| Максимальное напряжение, коммутируемое контактами реле на “ВЫХОД 1”и “ВЫХОД 2”, В | 220 |
| Максимальный ток, коммутируемый контактами реле на “ВЫХОД 1”и “ВЫХОД 2”, А | 1 |
| Ток через светодиоды по выходам (“ИНДИКАТОР 1”… “ИНДИКАТОР 5”), мА | Не более 10 |
| Количество программируемых функций для каждого из выходов | 23 |
| Напряжение для питания внешних потребителей на выходах “+12В” и “+12ВП”, В | 10,5…14,2 |
| Ток по выходу “+12ВП”, А, не более | 1 |
| Суммарный ток по выходам “+12В” и “+12ВП”, не более, А | 1,5 |
| Длительность отключения напряжения на выходе “+12ВП” при “сбросе” пожарной тревоги, сек | 3…4 |
| Устройство ввода/вывода информации | программатор ПС-24 |
| Передача данных в сети GSM | GPRS класс 10 |
| Тип антенного разъёма | SMA |
| Напряжение питания объектового прибора | 220+10% -15% В 50 Гц |
| Потребляемая мощность от источника переменного тока, Вт, не более | 50 |
| Тип внутренней АКБ | 12 В 7А/ч |
| Время полного заряда внутренней АКБ, ч, не более | 14 |
| Габаритные размеры объектового прибора, мм, не более | 280x210x110 |
| Вес без внутренней АКБ, кг, не более | 1,4 |
