Производитель: ООО «ПЛАНАР»

Цена по запросу

Оставить заявку

Описание
Характеристики

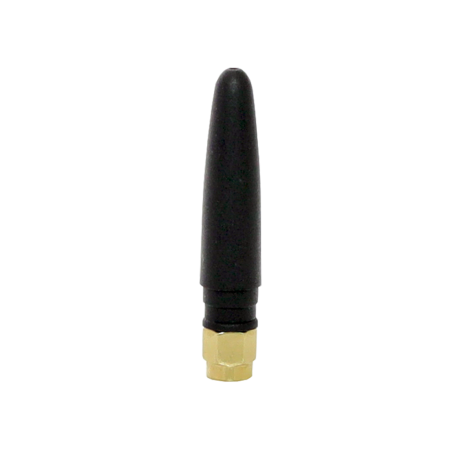

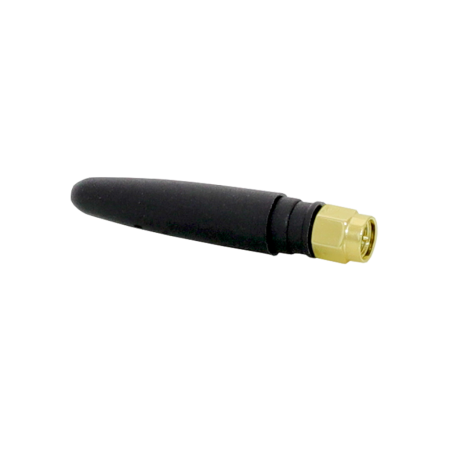

Данная антенна предназначена для работы в диапазонах GSM 900, 1800, 1900 МГц, компактная штыревая объектовая антенна с низкой стоимостью.
GSM-антенны необходимы для работы в составе объектовых
охранно-пожарных GSM-приборов:
ОП-2-GSM, ОП-3н-GSM, ОП-4-GSM, ОП-5-GSM, ОП-8н-GSM, ОП-16н-GSM, а также в составе навигационного прибора Планар GG104. Выбирать антенну к данным приборам следует исходя из ее технических характеристик по ситуации в каждом конкретном случае.

Применение

Предназначена для мест с хорошим уровнем сигнала сети GSM, где наблюдается дефицит монтажного пространства. Антенну отличает простота и скорость прямой установки на GSM-передатчик без кабеля.

ХАРАКТЕРИСТИКИ СО СТОРОНЫ ЛИНИИ ПИТАНИЯ
Рабочий диапазон частот, МГц	GSM 900, 1800, 1900
Входное сопротивление, Ом	50
КСВ (не более)	2
Максимальная допустимая мощность на входе антенны, Вт	50
ПОЛЕВЫЕ ХАРАКТЕРИСТИКИ
Тип антенны	1/4 λ, диполь
Тип поляризации	вертикальная
Коэффициент усиления, дБ (дБи)	0,5 (2,5)
КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ
Габаритные размеры (длина х ширина / диаметр х высота), мм	51 х 9
Масса, кг (не более)	0,01
Тип антенного разъема	SMA-штекер
Тип кабеля	-
Длина кабеля, м	-
Диапазон рабочих температур, °С	от -40 до +75
