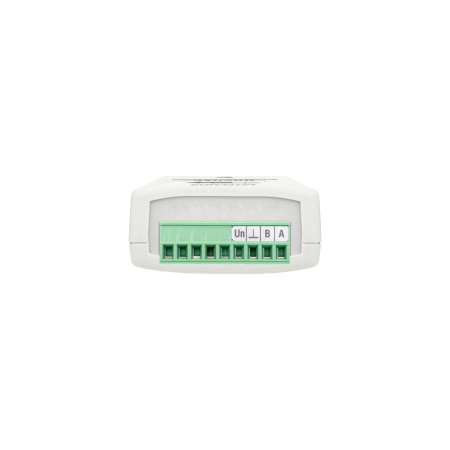

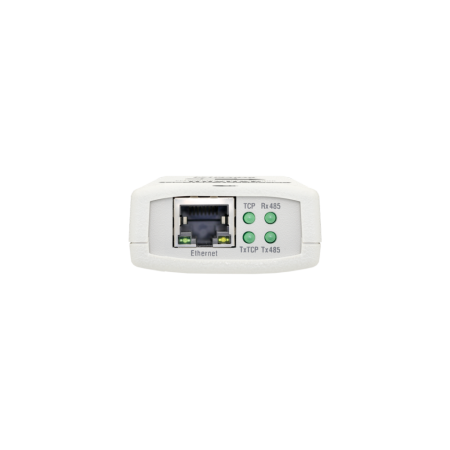

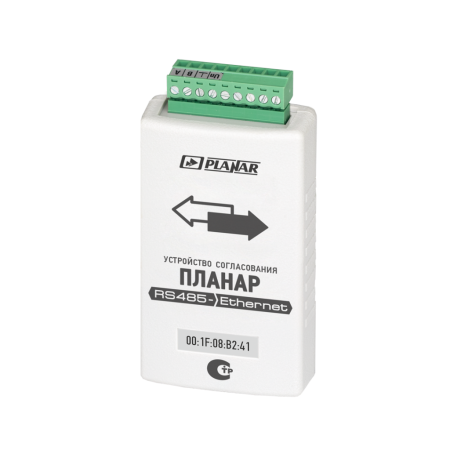

Устройство согласования “RS485-Ethernet”

Под заказ

Производитель: ООО «ПЛАНАР»

Цена по запросу

Оставить заявку

Описание
Характеристики

Прибор предназначен для эксплуатации в составе радиосистемы передачи извещений «Планар». Позволяет организовать охрану объектов по сети Ethernet. Обеспечивается работа с объектовыми приборами, имеющими интерфейс RS-485.
Прибор осуществляет передачу данных в локальной сети по протоколам UDP, TCP/IP. Устройство согласования выступает в роли клиента сервера TCP В качестве сервера TCP выступает компьютер с установленным программным обеспечением «Планар–16ПО».

Технические характеристики
Сетевой интерфейс	Ethernet 10/100 Мбит
Поддерживаемые сетевые протоколы	IP, UDP, TCP, DHCP ICMP
Кол-во поддерживаемых TCP серверов	1
Поддерживаемые протоколы по интерфейсу RS485	протокол «ПЛАНАР», или передача неструктурированного потока данных
Передача данных по интерфейсу RS485, бит/сек	4800,9600,19200,38400, 57600, 115200
Программирование настроек устройства согласования	по интерфейсу RS232 (с помощью программатора ПС24) по интерфейсам RS485 Ethernet (с помощью программного обеспечения «Планар–16ПО»)
Тип разъемов для подключения внешних цепей	RJ45 (интерфейс Ethernet), винтовые клеммы (интерфейс RS485, питание)
Напряжение питания устройства согласования, В	10,5..14,2 постоянного тока
Потребляемый ток от источника постоянного тока, не более, мА	150
Условия эксплуатации Диапазон рабочих температур Относительная влажность	+5 ⁰С до +40 ⁰С до 93% при 40 ⁰С
Габаритные размеры прибора не более, мм	110х55х30
Вес не более, кг	0,3
