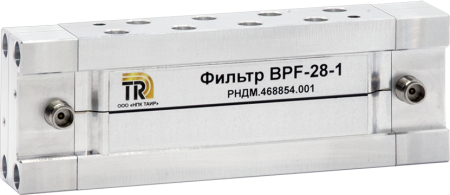

Пассивный полоснопропускающий фильтр BPF-28-1

Под заказ

Производитель: ООО «ПЛАНАР»

Цена по запросу

Оставить заявку

Описание
Характеристики

BPF-28-1 – пассивный полоснопропускающий фильтр, предназначенный для выделения сигналов в диапазоне частот полосы пропускания, а также подавления сигналов и помех за пределами этой полосы. Фильтр состоит из отрезка прямоугольного волновода с десятизвенной мембраной, установленной вдоль узкой стенки волновода, и двух коаксиально-волноводных переходов. Критическая частота волновода составляет 21,4 ГГц. Тип коаксиальных соединителей 1,85 мм.
Фильтр может быть использован:
- для выделения полезного сигнала при наличии помех и шумов;
- для оценки уровня собственных шумов и ложных составляющих радиоприемного тракта;
- для оценки динамической характеристики измерительных приборов, в частности векторных анализаторов цепей;
- для демонстрации функциональных возможностей измерительных приборов;
- в качестве составной части радиотехнических систем.

- Полоса пропускания от 27,7 до 28,6 ГГц
- Уровень заграждения 110 дБ

Область применения:

- Селекция сигналов
- Подавление побочных колебаний
- Измерительные приборы
- Радиотехнические системы

Полоса пропускания (F1 - F2), ГГц	от 27,7 до 28,6 ГГц
Нижняя полоса заграждения, ГГц Верхняя полоса заграждения, ГГц	от 0 до 26 от 30 до 36
Ослабление в полосе пропускания, дБ, не более	4,5 тип.
Уровень заграждения, дБ, не менее	нижняя полоса заграждения - 110 верхняя полоса заграждения - 110
Коэффициент отражения в полосе пропускания, дБ, не более	-10
Максимальная входная мощность, Вт	2 (сред.)
Тип соединителей	1,85 мм, 50 Ом

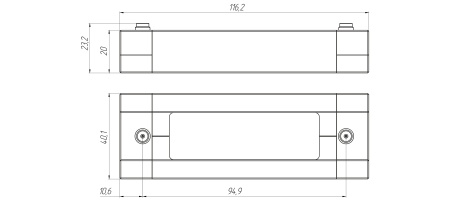

Габаритные размеры, мм	рисунок 4
Масса, г, не более	260
Диапазон рабочих температур, °С	от +5 до +40
