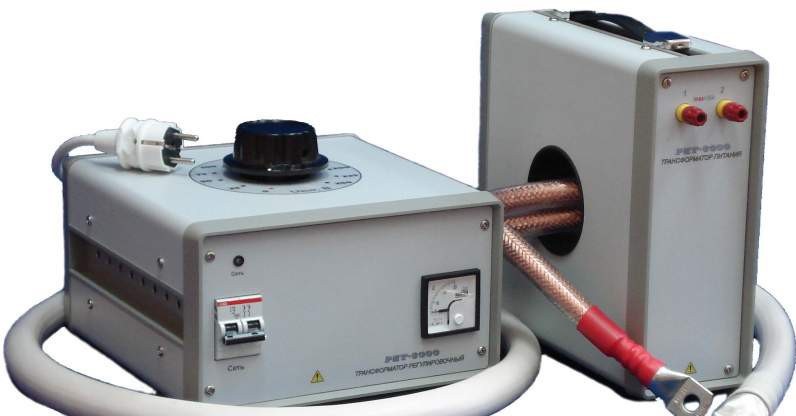

ИТ3000 — Регулируемый источник тока
Регулируемый источник тока «ИТ3000» используется для обеспечения подачи переменного тока в первичную цепь эталонного и поверяемого трансформаторов тока (ТТ) в диапазоне 0-3600 А при проведении поверки ТТ по ГОСТ 8.217
Технические характеристики
- диапазон выходного тока 0,05–3600 А;
- погрешность установки выходного тока ±10 %;
- диапазон входного напряжения (220 ± 10 %) В;
- частота питающей сети (50 ± 1 %) Гц;
- мощность потребления от сети, не более 3,5 кВА;
- максимальная продолжительность работы см. табл. 2;
- продолжительность нерабочего интервала 20 мин;
- наработка на отказ в рабочих условиях применения, не менее 50 000 ч;
- средний срок службы, не менее 10 лет;
- габаритные размеры нагрузочного трансформатора НТ-ИТ3000, не более
- 380 × 170 × 310 мм;
- габаритные размеры регулятора напряжения ЛАТР-ИТ5000, не более 540 × 270 × 250 мм;
- масса, не более: нагрузочный трансформатор НТ-ИТ3000 21 кг, регулятор напряжения ЛАТР-ИТ5000 23 кг, комплект кабелей 25 кг.
Комплект кабелей регулируемого источника тока "ИТ3000"
|
№ |
Наименование |
Характеристика |
Кол-во |
|||
|
Сечение |
Диаметр |
Макс. ток |
Длина |
|||
|
1 |
«К-240» |
240 мм2 |
32х16 мм |
6000 А |
2 м |
2 шт. |
|
2 |
«К-120» |
120 мм2 |
16 мм |
1000 А |
2 м |
2 шт. |
|
3 |
«К-50» |
50 мм2 |
11 мм |
100 А |
6 м |
1 шт. |
|
4 |
«К-16» |
16 мм2 |
8 мм |
25 А |
2 м |
2 шт. |
|
5 |
«К-5» |
5 мм2 |
4х8 мм |
18 А |
2 м |
2 шт. |
|
6 |
«Кабель ЛАТР-НТ» |
|
|
20 А |
4 м |
1 шт. |
|
7 |
«Кабель питания ЛАТР-ИТ3000» |
|
|
20 А |
2 м |
1 шт. |
