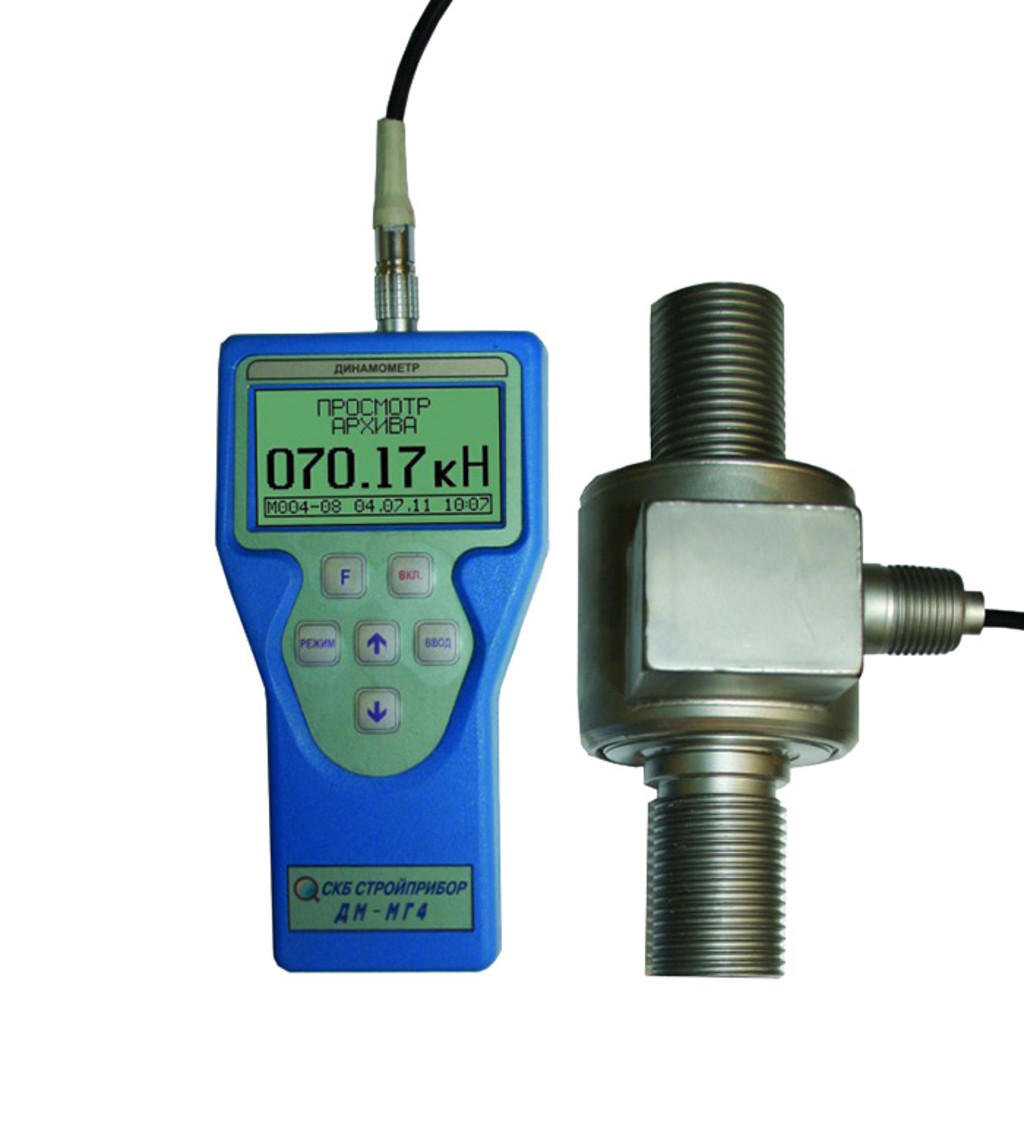

Электронные динамометры ДМ-МГ4

Электронные динамометры ДМ-МГ4 предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия, при калибровке и поверке в качестве рабочих эталонов 2-го разряда по ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы».

Область применения динамометров – калибровочные лаборатории и метрологические службы предприятий, центры стандартизации и метрологии.

Динамометры обозначаются ДМ Х-Н/Т-К МГ4, где: − Х – вид измеряемой силы (Р – растяжение, C – сжатие, У- универсальный); − Н – наибольший предел измерений (НПИ), кН; − К – класс точности (0,5; 1; 2). − Т – вариант исполнения тензометрического датчика силы (1; 2; 3; 4; 5; 6; 7; 8; 9 приведен на рисунке 1 ). Предел погрешности динамометров классов 0,5; 1 и 2 соответственно ±0,12; ± 0,24 и ± 0,45 %.   Функциональные особенности динамометров :

•  Цифровой жидкокристаллический дисплей с функцией подсветки;
•  Возможность индикации абсолютных значений силы как в кН, так и в тс, функция фиксации пикового значения;
•  Возможность корректировки градуировочной характеристики в отдельных точках диапазона;
•  Режим передачи данных на ПК через USB порт;
•  Режим архивирования результатов измерения (100 серий по 20 результатов изме¬рений в серии);
•  Возможность обновления пользователем сервисных функций через USB порт;
•  Питание как от сети 220 В (сетевой адаптер), так и автономное (2 элемента типа АА).



Технические характеристики

Наименование характеристик	Тип динамометра
	ДМС-Н/Т-КМГ4 (сжатия)	ДМР-Н/Т-КМГ4 (растяжения)	ДМУ-Н/Т-КМГ4 (универсальный)
Пределы измерений, кН:
− наибольший (НПИ)	от 0,1 до 2000 (кл. точности 0,5 − от 1 до 2000)	от 0,1 до 1000 (кл. точности 0,5 − от 1 до 2000)
− наименьший (НмПИ)	≥ 2 %НПИ
Цена единицы младшего разряда, % НПИ	0,001
Питание, В:
− при работе в автономном режиме	3 (от 2 элементов AALR6)
− при работе от сетевого адаптера	6
Потребляемая мощность, Вт, не более	0,5
Габаритные размеры электронного блока, не более, мм	170х90х30
Масса электронного блока, не более, кг	0,3
Масса тензодатчика (без нагрузочных опор и узлов встройки), не более, кг	от 0,5 до 25	от 0,5 до 60	от 0,5 до 70



Комплект поставки

Электронный блок, тензометрический датчик силы, силовводящие элементы, соединительный кабель, сетевой адаптер, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, паспорт, методика поверки, укладочный кейс.
