Назначение обучающего стенда MA 2067:

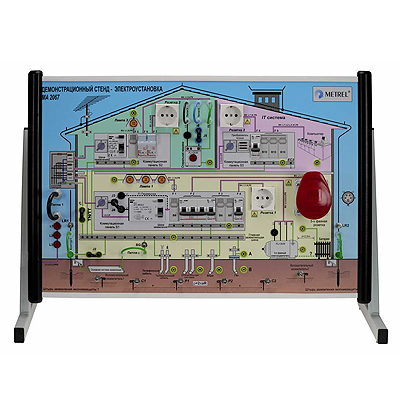

Демонстрационный стенд MA2067 представляет собой уникальную модель электроустановки со всеми присущими ей элементами. Основным предназначением стенда является обучение студентов и слушателей различных учебных заведений навыкам работы в электроустановках до 1000 В. Стенд симулирует все системы электроснабжения (TT, TN, IT) и содержит все необходимые для демонстрации измерений элементы: УЗО, предохранители, трехфазную и однофазную розетки, систему уравнивания потенциалов, систему заземления и молниезащиты и др. Стенд MA 2067 позволяет имитировать различные неисправности и нарушения в электросети, устройствах коммутации и защиты для демонстрации их обнаружения приборами. Демонстрационный стенд отличается наглядностью, удобством и компактностью. Возможность имитировать неисправности позволяет демонстрировать с помощью Demo Board MA2067 работу контрольно-измерительных приборов, что, безусловно, может быть востребовано производителями подобной аппаратуры при проведении презентаций, выставок и других мероприятий.
Области применения и назначение обучающего стенда MA 2067:
-
Обучение студентов / слушателей электротехнических учебных заведений.
-
Отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании.
-
Демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров электробезопасности.
Функции и отличительные особенности обучающего стенда MA 2067:
-
Возможность проведения 65 различных измерений.
-
Демонстрация измерения полного сопротивления линии и контура.
-
Демонстрация проверки работоспособности УЗО и предохранителей: измерение тока и времени срабатывания, напряжения прикосновения.
-
Демонстрация измерения сопротивления изоляции между различными проводниками.
-
Демонстрация проверки непрерывности защитных проводников.
-
Демонстрация измерения сопротивления заземления различными методами и удельного сопротивления грунта.
-
Демонстрация измерения тока утечки с помощью токовых клещей.
-
Демонстрация измерения сетевого напряжения и частоты, а также проверки правильности чередования фаз в трехфазных системах.
-
Имитация 19 различных неисправностей с целью их обнаружения измерительными приборами.
-
Панель с переключателями неисправностей оснащена крышкой с замком, для предотвращения использования стенда некомпетентным персоналом.
-
В стандартный комплект поставки входит пособие, содержащее практический упражнения для работы со стендом.
|
Масса-габаритные показатели обучающего стенда MA 2067:
Размеры:
Стенд: 680 x 175 x 450 мм
Подставка: 700 x 400 x 320 мм
Масса (без аксессуаров):
Стенд: 12,5 кг
Подставка: 3,5 кг.
Комплект поставки MA 2067:
№
|
Наименование
|
Количество
|
1.
|
Демонстрационный стенд
|
1
|
2.
|
Перемычка
|
4
|
3.
|
Ключи
|
2
|
4.
|
Подставка
|
1
|
5.
|
Кабель-адаптер для подключения к однофазной сети
|
1
|
6.
|
Руководство по эксплуатации
|
1
|
7.
|
Пособие «Упражнения для демонстрационного стенда»
|
1
|
8.
|
Свидетельство о калибровке
|
1
|
|
