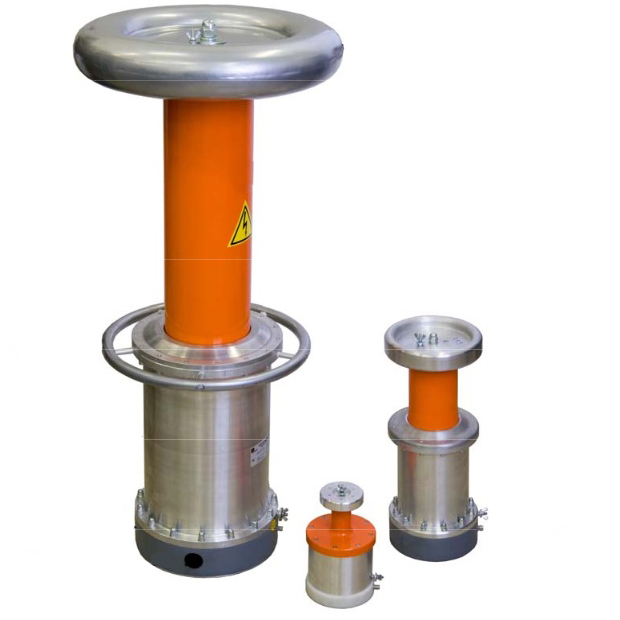

КИВ-35 - конденсатор измерительный высоковольтный

Под заказ
Производитель: Прочие
Гарантия: 18 мес.
Реестр РК: Нет
Межповерочный интервал: 24 мес.
Цена по запросу

Варианты написания: КИВ 35, КИВ35

Назначение конденсатора КИВ-35:

Предназначен для работы в составе поверочных и испытательных (измерительных) установок при поверке измерительных трансформаторов напряжения класса точности 0,2 и менее точных, измерении емкости и тангенса угла диэлектрических потерь, измерении высокого напряжения.

Условия эксплуатации конденсатора КИВ-35:

  • Температура окружающего воздуха: от -10 до +40 °С;
  • Относительная влажность при 25 °С: не более 80%;
  • Атмосферное давление: 84-106,7 (630–800) кПа (мм рт. ст.);
  • Нормальная частота напряжения: 50±2 Гц;
  • Рабочее напряжение: 10 – 330/корень 3 кВ.

Технические характеристики конденсатора КИВ-35:

Параметр Значения
Номинальное напряжение, кВ 35
Испытательное напряжение в течение 5 мин, кВ 60
Температурный коэффициент емкости 10 -6 К -1 60
Избыточное давление заполнения газом SF6, МПа:
- номинальное
- минимальное

0,3
0,2
Габаритные размеры (высота х диаметр), мм 490х380
Масса, кг, не более 11

"

Технические характеристики конденсатора измерительного высоковольтного КИВ-35:

Параметр Значения
Номинальное напряжение, кВ 35
Испытательное напряжение в течение 5 мин, кВ 60
Температурный коэффициент емкости 10-6 К-1 60
Избыточное давление заполнения газом SF6, МПа:
- номинальное
- минимальное

0,3
0,2
Номинальное значение емкости, пФ 46, 48, 50, 52; 96, 98, 100, 102
Допускаемое отклонение от номинального значения, пФ ± 2,5
Пределы допускаемой относительной погрешности определения действительного значения емкости, % ± 0,1 или ±0,05
Тангенс угла потерь, не более 0,5·10-4
Кажущийся заряд частичных разрядов, пКл, не более 5
Коэффициент напряжения емкости, %, не более 0,01
Наработка на отказ, ч 8000
Средний срок службы, лет 8
Условия применения:
- температура окружающего воздуха
- относительная влажность при 25 °С
- отмосферное давление
- нормальная частота напряжения
- рабочее напряжение

от -10 до +40 °С;
не более 80%;
84-106,7 (630–800) кПа (мм рт. ст.);
50±2 Гц
10 – 330/корень 3 кВ
Габаритные размеры (высота х диаметр), мм 490х380
Масса, кг, не более 11

Комплект поставки КИВ-35

Наименование Количество
1 Конденсатор измерительный высоковольтный КИВ-35 1
2 Кабель закорачивающий К1 (или заглушка) 1
3 Руководство по эксплуатации 1
4 Методика поверки 1
5 Ящик упаковочный 1
