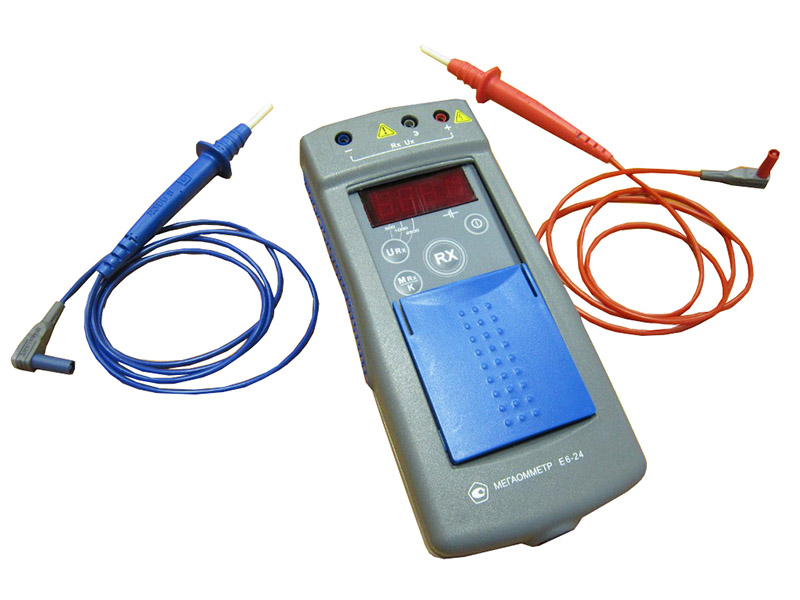

Е6-24 Мегаомметр
Включенный прибор постоянно находится в режиме измерения напряжения. При наличии в измеряемой цепи напряжения прибор отображает его величину. Измерение сопротивления производится простым нажатием кнопки и не требует переключения режимов.
При измерении сопротивления более 1 минуты прибор автоматически рассчитывает коэффициент абсорбции и сохраняет его в памяти. В памяти так же сохраняются результат последнего замера и сопротивление изоляции за 15 и 60 секунд. Все эти параметры можно последовательно вывести на дисплей.
Мегаомметр оснащен системой защиты от подключения к необесточенной сети или внезапной подачи напряжения во время измерений.
Мегаомметр Е6-24 позволяет выбрать одно из трех, а мегаомметр Е6-24/1 - одно из четырех испытательных напряжений. Текущее значение испытательного напряжения отображается светодиодным индикатором на лицевой панели.
Обе модели обладают высокой устойчивостью к помехам в измеряемой цепи, наведенным токами промышленной частоты.
Питание прибора осуществляется как от аккумуляторной батареи, так и от сети переменного тока через адаптер, служащий для зарядки аккумулятора. Прибор оборудован системой контроля над состоянием аккумулятора. Встроенный стабилизатор обеспечивает защиту аккумулятора от перезарядки. Также прибор автоматически переходит в энергосберегающий режим через 2,5 минуты после окончания измерений.
Технические характеристики мегаомметров Е6-24:
| Параметр | Е6-24, Е6-24/2 | Е6-24/1 |
| Испытательное напряжение, В | 500; 1000; 2500 | 100; 250; 500; 1000 |
| Диапазон измерений сопротивления изоляции | до 300 ГОм | до 10 ГОм |
| Разрешающая способность измерений: | ||
| в диапазоне до 9,99 МОм | 10 кОм | |
| в диапазоне от 10,0 до 99,9 МОм | 100 кОм | |
| в диапазоне от 100 до 999 МОм | 1 МОм | |
| в диапазоне от 1 до 9,99 ГОм | 10 МОм | |
| Предел основной относительной погрешности при измерении сопротивлений |
от 0,01 до 999 МОм ± (3% + 3 емр) от 10 до 99,9 ГОм ± (5% + 5 емр)* от 10 до 99,9 ГОм ± (5% + 5 емр)* ) |
|
| Предел основной относительной погрешности при измерении напряжения переменного тока, до 400 В частотой (50,0 ± 0,5) Гц | не более δ = + ( 5 % + 3 емр) | |
| Ток в измерительной цепи | не более 2 мА | |
| Рабочая температура | от -30°С до +50°С | |
| Питание | от 10 до 14 В | |
| Потребляемая мощность | не более 6 Вт | |
| Габаритные размеры | 80х120х250 мм | |
| Масса | не более 0,8 кг | |
Комплект поставки Е6-24
| № | Наименование | Количество |
| 1. | Мегаомметр Е6-24 | 1 |
| 2. | Зарядное устройство БПН12-0.5 | 1 |
| 3. | Батарейный отсек РАПМ.436244.003 | 1 |
| 4. | Зажим типа «крокодил» | 1 |
| 5. | Кабель РЛПА.685551.002 - измерительный, красный, длиной 1,5 м | 1 |
| 6. | Кабель РЛПА.685551.002-03 - измерительный, синий, длиной 1,5 м | 1 |
| 7. | Кабель РЛПА.685641.002 - соединительный, длиной 1,5 м | 1 |
| 8. | Сумка | 1 |
| 9. | Руководство по эксплуатации | 1 |
| 10. | Упаковка транспортная | 1 |
Дополнительная комплектация Е6-24
| Наименование | Количество |
| 12В 0.8 А/ч, аккумулятор | 1 |
| БПН12-0.5, зарядное устройство | 1 |
| Зажим изолированный типа крокодил красный, для Е6-хх, ИС-хх, ИФН-200, ПЗО-500 | 1 |
| Зажим изолированный типа крокодил синий, для Е6-хх, ИС-хх, ИФН-200, ПЗО-500 | 1 |
| РАПМ.436244.005, аккумулятор 5H-AA2000B | 1 |
| РЛПА.301532.001, струбцина | 1 |
| РЛПА.685551.001, кабель измерительный, экранированный, 1.5м | 1 |
| РЛПА.685551.002, кабель измерительный красный 1,5 м | 1 |
| РЛПА.685551.002-03, кабель измерительный синий 1,5 м | 1 |
| РЛПА.685641.002, кабель соединительный 1,5 м | 1 |
| Соединитель контактный кабельный, для Е6-хх, ИС-хх, ИФН-200, ПЗО-500 | 1 |
