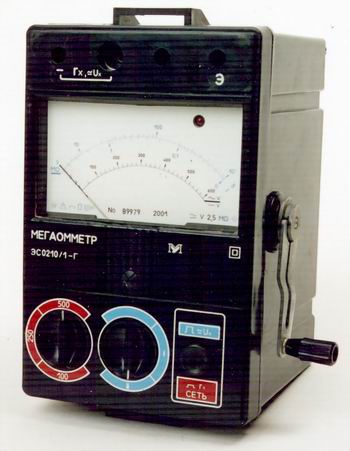

Мегаомметры ЭС 0210, ЭС 0210Г предназначены для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением и измерения действующего значения переменного или величины постоянного напряжения на измеряемом объекте. Мегаомметры обеспечивают разряд емкости объекта после проведения измерения.

Технические характеристики:

Обозначение	Питание	Диапазон измерений		Измерительное напряжение, В
		Сопротивления, МОм	Напряжения, В
ЭС0210/1	от сети	0 - 5 5 - 1000	0-600	100 ±10 250 ±25 500 ±50
ЭС0210/1Г	от встроенного генератора
ЭС0210/2	от сети	0 - 5 0 - 50 50 - 10000	0-600	500 ±50 1000 ±100 2500 ±250
ЭС0210/2Г	от встроенного генератора
ЭС0210/3	от сети	0 - 50 50 - 10000 500 - 100000	0-600	500 ±50 1000 ±100 2500 ±250
ЭС0210/3Г	от встроенного генератора

Класс точности мегаомметров 2,5.

Пределы допускаемых значений основных погрешностей:

- ±2,5% от длины шкалы при измерении сопротивлений;

- ±2,5% от верхнего значения диапазона измерений напряжений;

- ±15% от измеряемого сопротивления (относительная погрешность).

Питание мегаомметров:

- ЭС0210 - от сети переменного тока напряжением 220В ±10%, частотой 50 ±0.5, 60 ±0.5 Гц.

- ЭС0210-Г - от встроенного электромеханического генератора. Скорость вращения рукоятки генератора 120-144 оборотов в минуту.

Оперативный ток при закороченных зажимах находится в пределах 0,6 ±0,2 mA.

Время установления показаний не более 15 сек. Время заряда емкости объекта, величиной не более 0,5 m F, не превышает 15 сек. Время разряда емкости аналогичного объекта до безопасного напряжения (не более 42 В), который был заряжен до напряжения 2500 В не превышает 4 сек.

Режим работы прерывистый: измерение - 1 минута, пауза - 2 минуты.

Масса мегаомметров ЭС0210:

без комплекта шнуров не более 1,9 кг.

с комплектом шнуров и футляром не более 2,8 кг.

Габаритные размеры:

- мегаомметров ЭС0210 - 120х141х201 мм;

- мегаомметров ЭС0210-Г - 155х141х201 мм;

- футляра - 150х212х295 мм.

Норма средней наработки на отказ - 12500 часов, средний срок службы 10 лет.

Исполнение прибора - брызговлагозащищенное
