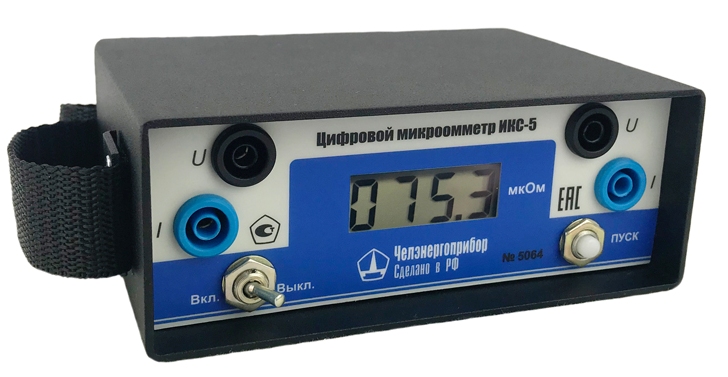

Цифровой микроомметр - ИКС-5
Назначение микроомметра ИКС-5:
Малогабаритный переносной микроомметр ИКС-5 предназначен для оперативного измерения низкого электрического сопротивления постоянному току, в том числе переходного сопротивления высоковольтных выключателей и разъединителей.
Прибор позволяет также измерять электрическое сопротивление низкоиндуктивных цепей других машин и аппаратов в диапазоне от 1 до 10000 мкОм. Микроомметр выполнен на современной элементной базе, имеет в составе микроЭВМ и интегрирующий аналого-цифровой преобразователь высокого разрешения, что обеспечивает эффективное подавление помех промышленной частоты (испытан в 5 метрах от линии 500 кВ), прост в эксплуатации и почти не требует обслуживания. Прибор помещен в прочный сварной корпус из алюминиевого сплава и не боится ударов и грубого обращения.
От известных микроомметров, имеющих аналогичное назначение (М-246, МЭН-2, ИТА-3, ИПС-01, ИСК-4, Ф4104, Ф415), микроомметр ИКС-5 отличается более высокой точностью (в диапазоне 1...1000 мкОм абсолютная основная погрешность реально не превосходит 1 мкОм), значительно меньшими массой и габаритами, аккумуляторным питанием (не требуется заземления), быстрой готовностью к работе, простотой эксплуатации.
Прибор предназначен для применения на предприятиях энергетики, электрических сетях, электростанциях и подстанциях, а также на тяговых подстанциях электрифицированного транспорта.
Основные технические характеристики микроомметра ИКС-5:
| Параметр | Значение |
| Диапазон измеряемого электрического сопротивления, мкОм | от 1 до 10 000 |
| Допускаемая основная относительная погрешность измерения, %, не более |
±(0,2+0,01[(Rк/R)-1]), где R - измеренное значение сопротивления, мкОм; Rк - конечное сопротивление диапазона |
| Входное сопротивление прибора, кОм, не менее | 9 |
| Длина длинных измерительных проводов, м | 12 |
| Длина коротких измерительных проводов, м | 3 |
| Сопротивление токовых измерительных проводов, Ом, не более | 0,2 |
| Время готовности к работе, сек, не более | 5 |
| Время одного измерения, сек, не более | 2 |
| Интервал времени между измерениями, сек, не менее | 4 |
| Масса без измерительных проводов, кг, не более | 0,8 |
| Габаритные размеры, мм | 140х55х100 |
| Индикация измеренного значения сопротивления | визуальная, цифровая, четырехразрядная |
| Питание прибора |
|
|
Прибор ИКС-5 тепло-, холодо-, влагопрочный и обладает прочностью при транспортировании в соответствии с |
|
Микроомметр ИКС-5 предназначен для эксплуатации в следующих условиях:
- Температура окружающей среды от -10 до +55 °C.
- Относительная влажность воздуха не более 90% при 30 °C.
- Атмосферное давление от 84,0 до 106,7 кПа.
- Напряженность электрического поля частотой 50 Гц до 5 кВ/м.
- Напряженность магнитного поля частотой 50 Гц до 400 А/м.

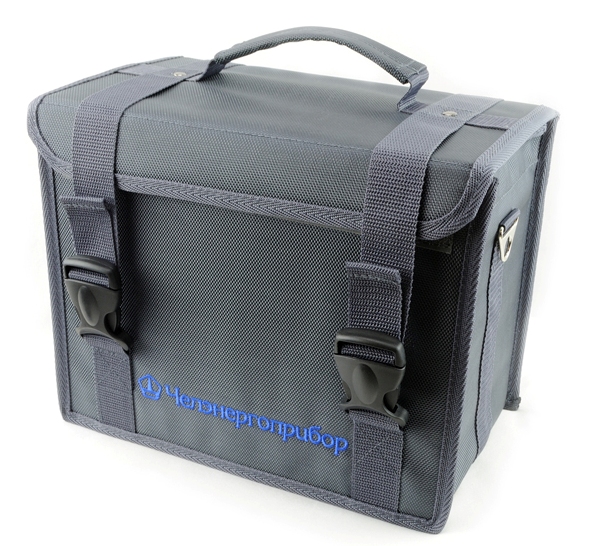

Возможна поставка микроомметра ИКС-5 в пластиковом кейсе. Вес прибора со всеми принадлежностями и кейсом составляет менее 3.5 кг
Комплект поставки ИКС-5
| № | Наименование | Количество |
| 1. | Измерительный прибор ИКС-5 | 1 |
| 2. | Длинные измерительные провода (12 м) | 2 |
| 3. | Короткие измерительные провода (3 м) | 2 |
| 4. | Щупы в виде зажимов типа "крокодил" с шириной схвата до 35 мм | 2 |
| 5. | Щуп со штыревыми зондами, расстояние между зондами 10 мм | 1 |
| 6. | Аккумуляторная батарея, емкостью не менее 1,2 Ач | 1 |
| 7. | Зарядно-питающее устройство | 1 |
| 8. | Руководство по эксплуатации с методикой поверки и паспорт | 1 |
Дополнительная комплектация ИКС-5
| Наименование | Количество |
| ИКС-5 кейс, кейс для микроомметра ИКС-5 | 1 |
| ИКС-5 щуп, дополнительный штыревой щуп для микроомметра ИКС-5 | 1 |
| ИКС-5 щуп, аксессуар | 1 |
