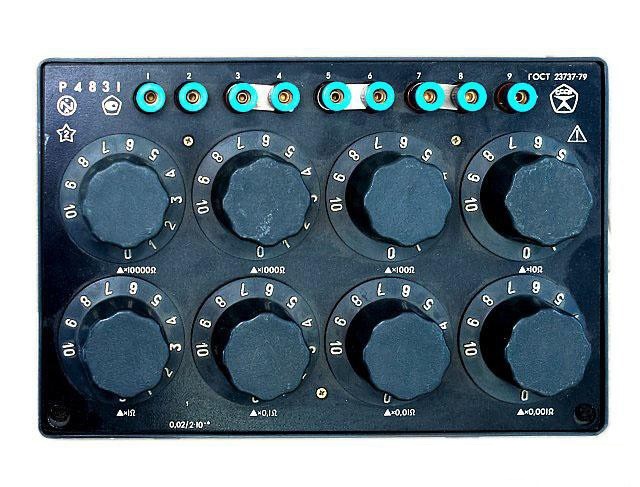

Магазин сопротивления - Р4831

Под заказ
Гарантия: 12 мес.
Цена по запросу

Магазин сопротивления Р4831 предназначен для работы в цепях постоянного тока в качестве многозначной меры электрического сопротивления (ММЭС), а также в качестве двухдекадной переходной меры электрического сопротивления (двухдекадной МЭС) при измерении сопротивлений методом замещения.

Нормальные условия применения:

- температура окружающего воздуха (20±2) °С;

- относительная влажность воздуха от 25 до 80%;

- атмосферное давление (84—106,7) кРа [(630—800) mm Hg ].

Рабочие условия:

- температура окружающего воздуха (20±5) °С;

- относительная влажность воздуха от 25 до 80% в рабочем диапазоне температур;

- атмосферное давление (84—106,7) кРа [(630—800) mm Hg].


Технические характеристики:

- Класс точности магазина при использовании в каче­стве ММЭС 0,02/2·10-6. Погрешность магазина при исполь­зовании в качестве двухдекадной МЭС зависит от точности используемых образцовых катушек сопротивления, условий применения и времени измерения.

- Диапазон показаний при использовании магазина в качестве ММЭС — от начального до 111111,10 Ω ступенями через 0,01 Ω, диапазон показаний при использовании магазина в качестве двухдекадной МЭС:

от   0,002 до   0,110 Ω ступенями через   0,001 Ω
от   0,12 до   1,10 Ω ступенями через   0,01 Ω
от   1,2 до 1 1 Ω ступенями через   0,1 Ω
от 1 2 до 11 0 Ω ступенями через   1 Ω
от 12 0 до 110 0 Ω ступенями через 1 0 Ω
от 120 0 до 1100 0 Ω ступенями через 10 0 Ω
от 1200 0 до 11000 0 Ω ступенями через 100 0 Ω

Предел допускаемого отклонения действительного значения сопротивления (δ) в процентах от номинального определяется по формуле:

RK — наибольшее значение сопротивления магазина, Ω,

R — номинальное значение включенною сопротивле­ния, Ω.

- Отклонение действительного значения сопротивления от номинального при первичной поверке (при выпуске с предприятия-изготовителя), а также допускаемое изменение сопротивления δном в процентах за год (нестабильность) не превышают значения, вычисленного по формуле (1) в нормальных условиях применения, установившегося состояния теплового равновесия и мощности рассеивания не выше но минальной, номинальном токе магазина при включении декад «Χ0,1Ω» и «Χ0,01Ω» не более 0,3 А.

- Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха (среды) между верхним (нижним) пределом диапазона температур нормальных условий применения и некоторой точкой в смежной области температур рабочих условий применения, соответствующей наибольшему изменению сопротив­ления, соответствует значению, определяемому по формуле (1).

- Предел допускаемой дополнительной погрешности магазина в процентах от номинального значения при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность при нормальных условиях применения и установившемся состоянии теплового равновесия, не превышает значения, определяемого по формуле (1).

- Номинальная мощность рассеивания на одну ступень составляет: 0,001 W для декады 0,01 Ω; 0,01 W для декады 0,1 Ω; 0,05 W для декады 1 Ω и выше.

- Максимальная мощность рассеивания на одну ступень составляет: 0,003 W для декады 0,01 Ω; 0,03 W для декады 0,1 Ω; 0,1 W для декады 1 Ω и выше.

- Относительная погрешность магазина (δ) в процентах при использовании его в качестве двухдекадной МЭС определяется по формуле

- Среднее значение начального сопротивления ( R 0 ) магазина (т. е. сопротивление при установке всех декадных переключателей на нулевые показания) не превышает 0,021 Ω.

- Вариация начального сопротивления (ΔR 0 ) магазина, вызванная изменением переходных сопротивлений контактов переключающих устройств, не превышает 0,0021 Ω.

- Электрическое сопротивление изоляции (R из ) между корпусом и изолированными по постоянному току электрическими цепями магазина в рабочих условиях применения не менее 5·10 9 Ω.

- Изоляция между корпусом и изолированными от корпуса по постоянному току электрическими цепями магазина в рабочих условиях применения выдерживает в течение 1 min действие испытательного напряжения 2 кВ переменного тока частотой 50 Гц.

- Габаритные размеры магазина не превышают 370х220х190 mm .

- Масса магазина, кг, не более:

- без упаковки — 5;

- в транспортной таре — 20.
