AnCom A-7/533200/307 - анализатор ВЧ-связи, PLC, кабелей связи и xDSL

AnCom A-7/533200/307 - анализатор ВЧ-связи, PLC, кабелей связи и xDSL
Цена: 2 441 880 тг.
Реестр РК
до 17.01.2019г.
Поверка
включена в стоимость
Гарантия
36 мес.
Производитель
AnСom
Сертификаты:
  • Описание
  • Комплектация
  • Файлы

Назначение анализатора AnCom A-7/533200/307:

Анализатор AnCom A-7/533200/307 ориентирован на измерения ВЧ-связи ЛЭП и PLC (отрасль «Электроэнергетика») и является новым анализатором в линейкеAnCom A-7.

Прибор предназначен для проведения измерений в полосе частот до 1 МГц в системах ВЧ-связи по ЛЭП и до 4 МГц в системах связи по распределительным кабельным сетям PLC:

ВЧ-трактов (в том числе составных): без вывода из эксплуатации, с частичным или полным выводом элементов тракта из эксплуатации, при различных схемах организации тракта (фаза-земля, фаза-фаза, грозозащитные тросы, расщепленная фаза);
оборудования присоединения и кабелей связи: высокочастотных заградителей (ВЧЗ) с элементами настройки, фильтров присоединения (ФП), разделительных фильтров (РФ), ВЧ-кабелей связи (коаксиальных и симметричных), емкостных и индуктивных устройств присоединения к распределительным сетям 6-10 кВ;
оборудования цифровой и аналоговой ВЧ-связи (включая ВЧ посты РЗ и ПА) и модемов для распределительных сетей 6-10 кВ;
аналоговых каналов, в том числе тональной частоты (ТЧ), образованных оборудованием ВЧ-связи.

Достоинства анализатора AnCom A-7/533200/307:

Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
Управление анализатором посредством нетбука (входит в комплект поставки);
Максимальный уровень выходного сигнала +24 дБм (на 75 Ом) при максимальном уровне гармонической помехи до +35 дБм;
Автоматическое управление коммутацией при выборе в программе соответствующего режима работы;
Измерение импеданса ВЧ-тракта и ВЧ-оборудования на всех видах ЛЭП;
Синхронизация измерений ВЧ-сигнала (осциллограмма, спектр, уровень сигнала, характеристики сигнала) с сигналами РЗ и ПА;
Измерение длительности и периода следования импульсов синхронизации; 2- и 4-проводное подключение;
Ручной и автоматический (по сценарию) режим;
Неограниченные возможности создания измерительных решений (фильтры, маски, конфигурации, сценарии);
Подсистемы нормирования, протоколирования и представления результатов;
Пакетный режим - управление анализатором средствами программного обеспечения пользователя;
Метрологические и пользовательские характеристики позволяют использовать анализатор вместо приборов ET-100, ET-90, ET-70;
Интеллектуальная система контроля и управления системой питания и заряда аккумуляторов;
Скорость обмена данными между анализатором и нетбуком увеличена до 921600 бит/с;
Контроль температуры и автоматическое отключение при перегреве согласующих резисторов (75 Ом) генератора и измерителя;
Удаленное обновление программного обеспечения.

Анализатор AnCom A-7/533200/307 оснащен режимом СуперСел, что существенно повышает эффективность проведения измерений:
сокращение номенклатуры измерительных средств, путем отказа от специализированных селективных вольтметров и анализаторов спектра (спектральное разрешение в режиме «СуперСел» – до 1 Гц в диапазоне до 1024 кГц);
уменьшение времени измерений (20 с при измерении импеданса в диапазоне 1 МГц и анализа рабочего затухания в ТЧ диапазоне) и повышение надежности синхронизации измерений;
проведение измерений в условиях высокого уровня помех;
расширение диапазона и снижение погрешности измерения импеданса и затухания несогласованности.

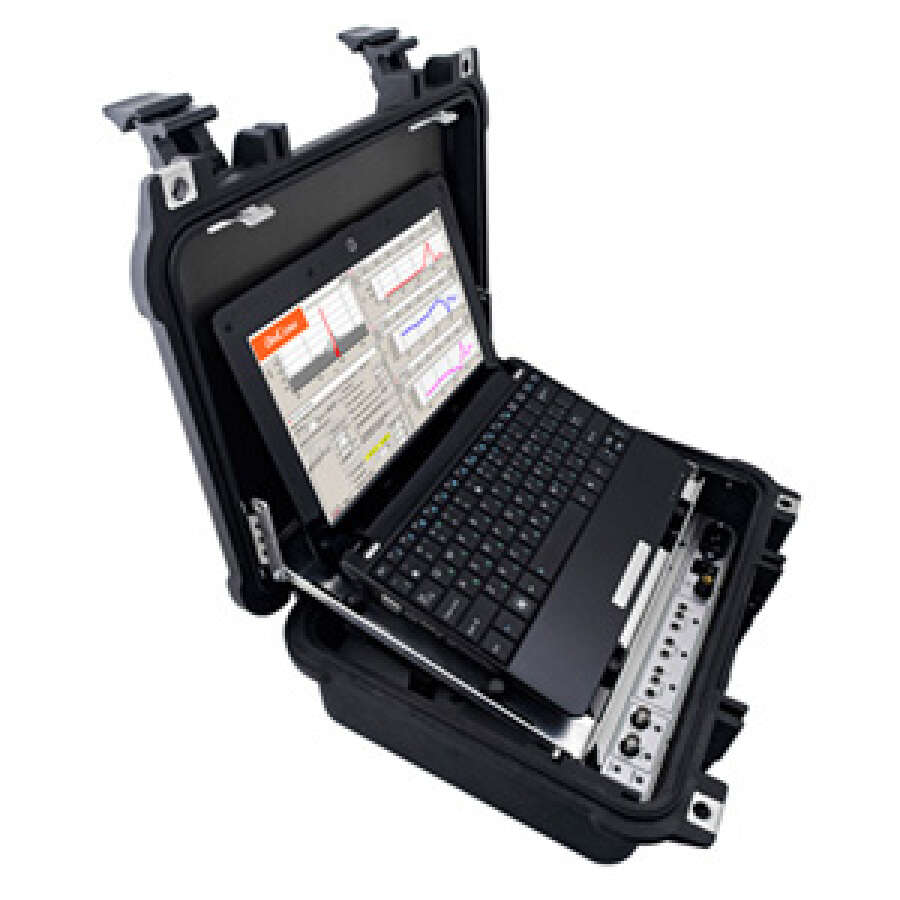

Конструктивное исполнение анализатора AnCom A-7/533200/307:

Анализатор встроен в транспортный контейнер (14x29x34 см);
Блок коммутации, блок питания, измерительный мост, аккумулятор большой емкости и адаптер синхронизации интегрированы в состав анализатора;
Для подключения анализатора к объекту измерений используются соединительные кабели и принадлежности (входят в комплект поставки и располагаются в транспортном контейнере);
Управляющий нетбук расположен на металлическом выдвижном кронштейне;
Питание: 220 В/50 Гц и встроенный аккумулятор (не менее 5 часов работы).
Вес (с транспортным контейнером и принадлежностями): 7 кг.

HTML

Комплект поставки AnCom A-7/533200/307

                                                         Наименование                        Количество
Анализатор AnCom A-7 /533200/307                                 1
Программное обеспечение                                 1
Нетбук                                 1
Документация                                 1
Соединительные кабели и принадлежности                                 1

Дополнительная комплектация AnCom A-7/533200/307

  Trakt для AnCom A-7/307, опция
     СуперСел для AnCom A-7/307, опция
