Система удаленного тестирования

Назначение

Удаленное или местное тестирование линий связи в ручном или автоматическом режимах

(с последовательным или выборочным подключением) и передачей данных о результатах

тестирования на удаленное рабочее место оператора по GSM или Ethernet каналам.

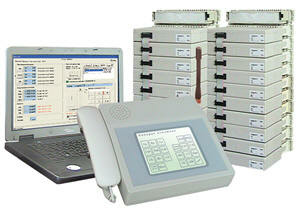

Система удаленного тестирования включает в себя:

1. Десяти парные модули , которые устанавливаются в плинты существующего или вновь монтируемого кросса в количестве соответствующем номерной емкости кросса деленное на 10 (если кросс на 1000 линий, то десятипарных модулей необходимо 100 шт).

2. Контрольно Испытательный Пульт (далее по тексту “Пульт”) оснащенный встроенным GSM модемом для передачи данных по радиоканалу и / или сетевой платой для передачи данных по локальной сети Ethernet.

“Десяти парный модуль” изготовлен в виде печатной платы вмонтированной в пластиковый корпус,

выполненный с применением материалов не поддерживающих горение. Модуль включает в себя реле,

которые обеспечивают подключение “Пульта” к любой из десяти двухпроводных линий плинта в станционную или в линейную стороны. Управление реле производится от микроконтроллера, расположенного на одной с ними плате. Все десяти парные модули одинаковы, но каждый из них имеет свой адрес для связи с “Пультом” (управление адресацией доступно пользователю). Все десяти парные модули объединены пятипроводной шиной данных, которая подключается к “Пульту”.

“Пульт” обеспечивает по командам от удаленного оператора или от своих собственных органов управления измерение параметров заранее выбранной линии с линейной и станционной сторон.

Полученные результаты измерения “Пульт” по каналам Ethernet или GSM передает удаленному оператору. Рабочее место удаленного оператора, оснащается компьютером с установленным на нем программным обеспечением и GSM модемом поставляемыми в комплекте. “Пульт” может эксплуатироваться как в режиме удаленного управления, так и в режиме местного управления (непосредственно на объекте).

“АУД” - для удаленного тестирования линий подключенных к АТС координатного типа имеющих в своем составе оборудование “АУД”, “Пульт” оснащается платой для подключения 4-х АУД.

Измеряемые параметры

- Переменное напряжение на проводах линии (0…300В).

- Постоянное напряжение на проводах линии (-400…+400В).

- Сопротивление изоляции линейных проводов “а” и “b” между собой, а также между каждым проводом и землей (0…500МОм).

- Емкость утечки линейных проводов “а” и “b” между собой, а также между каждым проводом и землей (1нФ…15мкФ).

- Омическое сопротивление шлейфа абонентской линии (0…20кОм).

- Напряжение питающего моста со станционной стороны.

- Количество импульсов при наборе номера, длительность импульсов и пауз в серии (в режиме местного управления).

Основные функции

- Посылка вызова абоненту индукторным сигналом 25Гц.

- Посылка вызова абоненту периодическим, тональным сигналом 1000Гц (для вызова абонента не положившего микротелефонную трубку на рычажный переключатель телефонного аппарата).

- Определение цифры, набранной на телефонном аппарате, подключенном к испытуемой абонентской линии, в тональном и импульсном режимах (в режиме местного управления).

- Связь с монтером на линии по двум или одному из исправных линейных проводов «пары» (в режиме местного управления).

- Подключение к линии в режимах “прослушивание” или “конференция” (в режиме местного управления).

- Оперативная связь по двум служебным линиям, подключенным к “Пульту” (в режиме местного управления).

- Визуальный и акустический контроль вызова со станционной стороны (в режиме местного управления).

- Визуальный и акустический контроль занятия линии от абонента (в режиме местного управления).

- Визуальный и акустический контроль вызова от служебных линий (в режиме местного управления).

- Набор номера в сторону АТС (работа в режиме телефонного аппарата).

- Работа со спаренными абонентами.

Пользовательские настройки

- Регулировка громкости телефона микротелефонной трубки (в режиме местного управления).

- Регулировка чувствительности микрофона микротелефонной трубки (в режиме местного управления).

- Регулировка громкости акустического сигнала вызова со стороны абонента, станции или служебных линий (в режиме местного управления).

- Установка и регулировка пороговых значений измеряемых параметров, по которым на дисплей выводятся фразы характеризующие состояние линии (в режиме местного управления).

Возможности программного обеспечения к ПК для связи с удаленным “Пультом”

- Связь в режиме “управления и передачи данных” с одним и более удаленных объектов.

- Связь в режиме “голос” с абонентами сети.

- Комплексный тест 2-х проводной линии с фиксацией результатов измерения на экране

и автоматическим сохранением их на жестком диске.

- Отображение состояния и режимов работы пульта.

- Вывод результатов измерений на экран монитора в виде редактируемой таблицы.

- Автоматический анализ параметров линии на предмет пригодности к эксплуатации на основе редактируемой пользователем таблицы эталонов.

- Хранение информации о результатах измерений на жестком диске “ПК” в виде текстовых файлов и файлов Excel.

- Звуковая сигнализация результата измерения.
