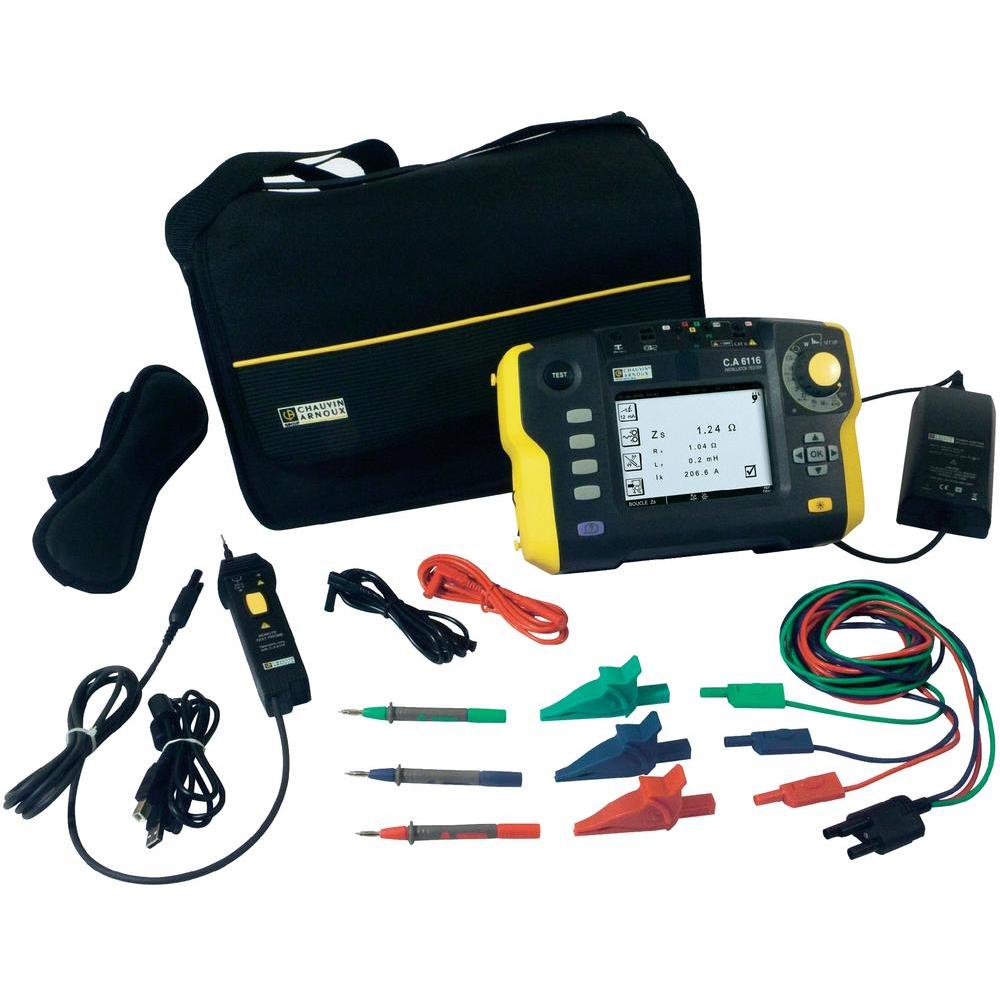

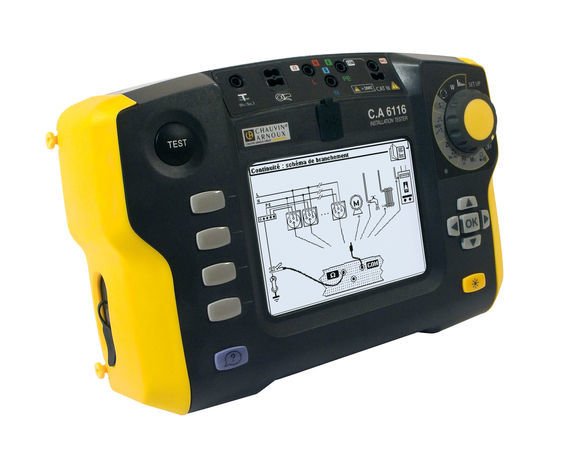

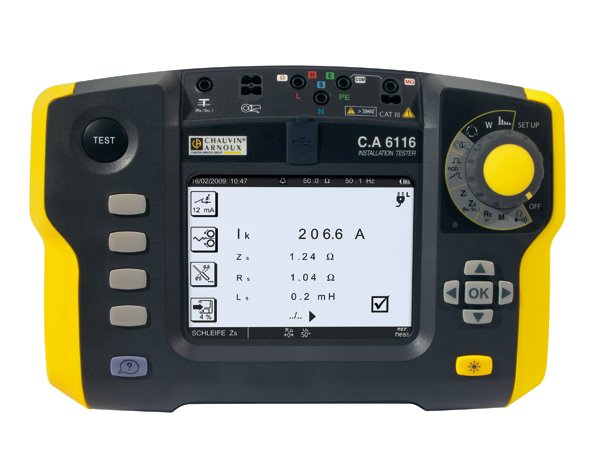

СА 6116 + клещи С177 - прибор для комплексной проверки электрических установок

СА 6116 + клещи С177 - прибор для комплексной проверки электрических установок
Цена по запросу
Реестр РК
до 04.07.2019г.
Поверка
включена в стоимость
Гарантия
12 мес.
  • Описание
  • Характеристики
  • Комплектация

Назначение прибора С.А 6116:

Многофункциональный измерительный прибор модели С.А 6116 является компактным цифровым устройством, способным обеспечить комплексный контроль параметров различных электрических установок.

Одним из важных свойств модели С.А 6116является возможность проводить измерения сопротивления петли Фаза-Земля, не вызывая при этом срабатывания устройств защитного отключения. Прибор позволяет сохранять в собственной памяти до 800 результатов измерений, а встроенный интерфейс USB обеспечивает как совместную работу с компьютером, так и непосредственный вывод на принтер всех хранящихся в памяти результатов измерений.

При измерении полного сопротивления петли Ф-З, с целью исключения срабатывания 30 мА УЗО, используется разработанная фирмой технология проверки “ALT” (патент CHAUVIN ARNOUX).
При проведении проверки УЗО, испытательный ток может принимать как одно из фиксированных значений из ряда: 10-30-100-300-500 мА, так и любое другое в диапазоне от 6 до 1000 мА с шагом 1 мА. Проверка может осуществляться как в импульсном режиме (Idn или 2Idn или 5Idn или 150 мА или 250 мА), так и в режиме плавного нарастания испытательного тока. с целью определения реального тока срабатывания защиты. Возможна установка момента начала измерения по отношению к фронту испытательного сигнала. Всем измерениям предшествует слаботочный оценочный тест и автоматическая идентификация положения нейтрального и земляного проводов.

При проверке устройств заземления нет необходимости в их отключении от системы. Измерение может производиться при слабом токе с целью исключения срабатывания 30 мА УЗО. Селективный режим проверки позволяет определить сопротивление одиночного заземлителя в групповом с использованием вспомогательных токовых клещей.

При проверке целости цепи (измерение малого сопротивления), наряду с обычной «прозвонкой», используется режим измерения с автоматическим изменением полярности измерительного тока и отображением на дисплее среднего из полученных значений. Благодаря наличию встроенного стандартного интерфейса USB прибор может быть напрямую подключен как к принтеру, так и к персональному компьютеру. Программное обеспечение для WINDOWS позволяет загружать данные из памяти прибора в компьютер, создавать итоговые таблицы с результатами измерений (протоколы испытаний), сохранять данные в формате, пригодном для использования в электронных таблицах EXCEL, осуществлять конфигурирование инструмента.

Возможности прибора С.А 6116:

    Измерение напряжения, тока, частоты;
    Измерение полного сопротивления петли;
    Ф-З, Ф-Н и Ф-Ф с вычислением тока КЗ;
    Измерение сопротивления изоляции;
    Измерение сопротивления заземления;
    Проверка устройств защитного отключения;
    Измерение токов, включая токи утечки;
    Определение последовательности фаз;
    Память на 800 результатов измерений.

Особенности прибора С.А 6116:

    Большой ЖК-дисплей с подсветкой обеспечивает удобное чтение показаний в любое время суток;
    Чтобы противостоять ошибкам оператора, прибор прежде, чем выполнять измерение автоматически проверяет порядок фаз, присутствие напряжения в цепи земли, обрыв в цепи земли и т.п. При обнаружении неполадки измерения не выполняются;
    Для каждого параметра пользователь может установить пределы срабатывания визуальной и звуковой сигнализации;
    Прибор может компенсировать сопротивление измерительных проводов, что оказывается полезным при тесте проводимости и измерениях петли;
    Прибор питается от нетребовательного аккумулятора (NiMH). Его можно быстро зарядить прямо от сети (за 2 часа полный заряд от 0 до 100%). На объекте измерений прибор всегда готов к работе (не требуется ни проверка батареи ни ее замена);
    Автоматическое определение диапазона при измерении сопротивления изоляции до 600 МОм;
    Теперь можно работать быстрее, поскольку штырь заземления отключать не требуется;
    Полная проверка дифференциальных устройств защитного отключения, даже нестандартных моделей (например, старых с током срабатывания 650 мА);
    Позволяет установить порог сопротивления, при котором включается звуковой сигнал;
    Автоматическое измерение напряжения, тока и частоты;
    Измерение тока утечки, начиная с 4 мА;
    Измерение переменного тока до 300 А;
    Возможно подключение двух типов токовых клещей для проводников разного сечения.

html

Технические характеристики прибора С.А 6116:

Параметр Значения
Измерение сопротивления изоляции
Тестовое напряжение 100, 250, 500, 1000 В DC
Диапазоны 0,05 … 300 / 600 МОм
Разрешающая способность 1 кОм … 1 МОм
Погрешность ± 6 % результата + 1 ед. младш. разр.
Тестовый ток > 1мА DC
Ток короткого замыкания < 12 мА DC
Измерение сопротивления заземления
Питание 95 … 145 В АС
175 … 300 В АС
Частота 15,3 … 17,5 Гц
45 … 65 Гц
Диапазон 0,15 Ом … 10 кОм
Разрешающая способность 0,01 … 10 Ом
Погрешность ± 10 % результата + 3 ед. мл. разр.
Проверка УЗО
Напряжение между фазами, нулем, нейтралью 95 … 145 В
175 … 300 В АС
Частота 15,3 … 17,5 Гц
45 … 65 Гц
Ток срабатывания 10, 30, 100, 300, 500 мА или 6 … 1000 мА
Продолжительность 500 мс
Разрешающая способность 0,1 мс
Погрешность ± 2 мс
Измерение напряжения прикосновения 1,5 … 100 В АС
Тест проводимости
Тестовое напряжение 18 В DC
Тестовый ток > 200 мА на 10 Ом
Диапазон 0,16 Ом … 2 кОм
Разрешающая способность 0,01 … 1 Ом
Погрешность ± 5% результата + 4 ед. мл. разр.
Измерения петли
Напряжения между фазами, нулем, нейтралью 95 … 145 В; 175 … 300 В АС, 330 … 440 В АС
Частота 15,3 … 17,5 Гц; 45 … 65 Гц
Диапазон 0,08 … 200 Ом (измерение сопротивления и импеданса)
Разрешающая способность 0,001 … 0,1 Ом
Погрешность ± 5% результата + 3 ед. мл. разр.
Расчет сопротивления короткого замыкания 0,5 А … 30 кА
Порядок фаз
Напряжение 20 … 440 В
Частота 15,3 … 450 Гц
Диапазон измерения тока 4 мА … 100 мА токовыми клещами MN 21
до 300 мА клещами С 103
Диапазон измерения напряжения 10 … 440 В АС/DC
Диапазон измерения частоты 15,3 … 450 Гц

html

Комплект поставки C.A 6116

Наименование CA 6116 без клещей СА 6116 + клещи С177
1 Прибор 1 1
2 Комплект проводов трех-проводной с крокодилами 1 1
3 Провод для измерения в евророзетке 1 1
4 Кабель USB 1 1
5 Зарядное устройство 1 1
6 Шнур с кнопкой "тест" на щупе 1 1
7 ПО для передачи данных на компьютер 1 1
8 Клещи С177 - 1
