Производитель: Ангстрем

Гарантия: 24 мес.

Цена по запросу

Оставить заявку

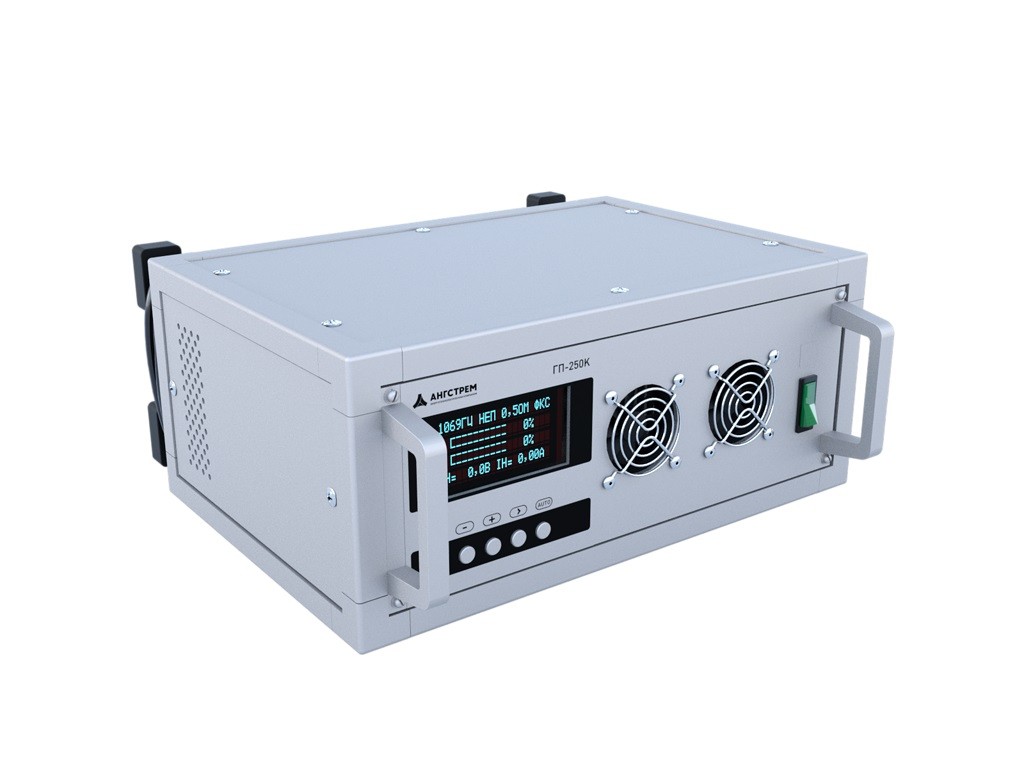

Назначение генератора ГП-250К:

Генератор поисковый с автоматическим согласованием с нагрузкой ГП-250К используется в качестве источника сигнала при поиске трасс и мест повреждения силовых кабелей индукционным методом.

Условия эксплуатации генератора ГП-250К:

Температура окружающей среды, °С: минус 30...+40
Относительная влажность воздуха, не более, %: 80
Атмосферное давление: 84,0...106,7 кПа (630...800 мм рт. ст.).

Массогабаритные характеристики генератора ГП-250К:

Габаритные размеры, мм: 380 х 352 х 180
Масса, кг: 11.

Особенности генератора ГП-250К:

В генераторе применено микропроцессорное управление, что позволяет индицировать напряжение, ток и сопротивление кабельной линии и производить самодиагностику. Имеет режим автоматического согласования с нагрузкой. Управление генератором ручное или дистанционное, через интерфейсы RS-232 или RS-485. Допускается совместная работа двух генераторов ГП-250К при параллельном или последовательном подключении к нагрузке По желанию потребителя генератор может быть поставлен с настройкой на отличные от указанных частоты и режимы.

Технические характеристики генератора ГП-250К:

Параметр	Значение
Рабочие частоты генератора, Гц	480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
Форма выходного сигнала генератора	синусоида
Коэффициент нелинейных искажений на рабочих частотах, %, не более	1
Режим работы	непрерывный или импульсный
Форма огибающей в импульсном режиме	меандр
Согласование выходного сопротивления генератора с нагрузкой	автоматическое или вручную
Диапазоны согласования	0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
Выходное напряжение генератора на согласованную нагрузку 8 Ом, В	45,3±2,0
Выходной ток генератора на согласованную нагрузку 8 Ом, А	5,6±0,4
Напряжение питания генератора от сети переменного тока частотой 50 Гц, В	от 187 до 242
Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее	250
Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А	30,0±1,5
Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В	240±12
Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже	10
Переходное сопротивление заземления, Ом, не более	0,1
Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее	1500
Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, %	12
Ограничение максимального напряжения (Um) относительно согласованного значения, %	132
Ограничение максимального тока (Im) относительно согласованного значения, %	132
Потребляемая мощность от сети переменного тока, Вт, не более	440
Общий диапазон согласования генератора, Ом	от 0,25 до 256
Габаритные размеры, мм, не более	380 х 352 х 180
Масса генератора, кг, не более	11
Температура окружающей среды, °С	-30...+40
Относительная влажность воздуха, при 25°С, %	90
Атмосферное давление, мм рт. ст.	84,0...106,7 кПа (630...800 мм рт. ст.)

Комплект поставки ГП-250К

№	Наименование, Индекс	Применение	Количество
1.	Генератор ГП – 250К ПУИА.566115.034	Предназначен для поиска мест повреждения, определения трассы и глубины залегания кабеля индукционным и акустическим методом	1
3.	ПУИА.566115.017	Устройство соединительное	1
4.	ПУИА 566115.018	Провод заземления	1
5.	Разъём USB тип А катал. N 42-709-22 ELFA	Под кабель интерфейса RS-485	1
6.	ПУИА 566115.019	Кабель интерфейса RS-232	1
7.	ПУИА.566115.033	Кабель соединительный	1
8.	ПУИА 566115.019	Сумка укладочная генератора ГП-250К	1
9.	Паспорт ПУИА.566115.015 ПС	Паспорт генератора ГП-500К	1
