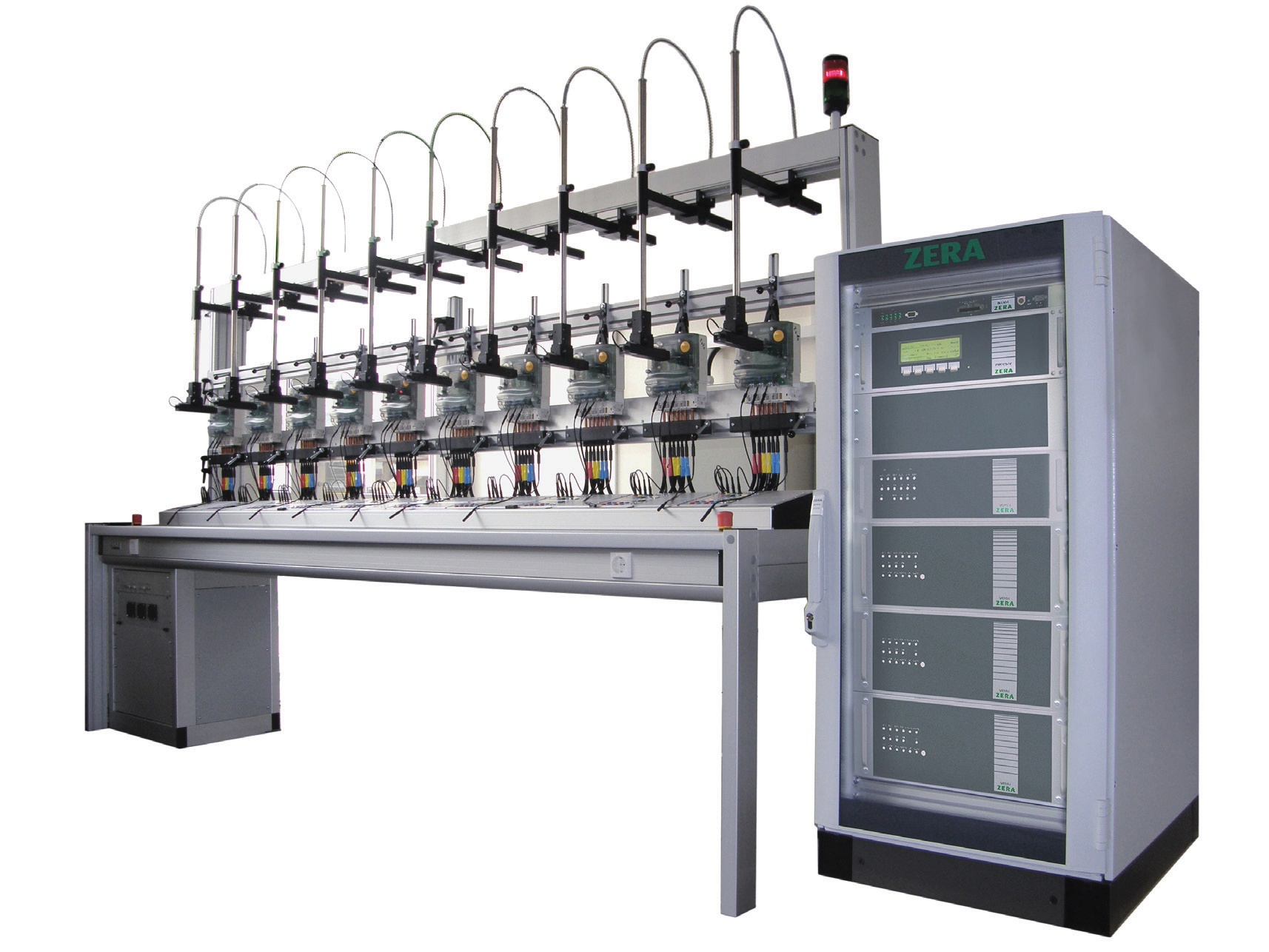

Универсальная система для поверки трехфазных счетчиков электрической энергии MTS 310/320/340 Стационарно размещаемый стенд предназначен для проведения работ по поверк

Стенд для поверки электросчетчиков, является стационарной установкой и предназначен для проведения одновременных работ по регулированию, тестированию, а также одновременной поверки большого числа (не более 10 для стендов серии MTS 310, не более 20 для стендов серии MTS 320, не более 40 для стендов серии MTS 340) счётчиков электрической энергии различного класса точности. Оборудование также применимо для проведения комплексных работ по метрологической поверки и индукционных счетчиков, и счетчиков энергии электронного типа, также возможна поверка "шунтовых" счетчиков электрической энергии.

Предлагаемое оборудование позволяет проводить работы по поверки счетчиков электрической энергии, подключаемых по 2-х проводной схеме, 3-х проводной схеме и 4-х проводной схеме, электронного и индукционного типа активной и реактивной энергии (прямого подключения, перекрёстного подключения, а также «шунтовых») классом точности 0.2 и выше.

Типовая комплектация стенда для поверки счетчиков электрической энергии:

• Генератор трёхфазной нагрузки серии MTS 3**, необходимый создания системой необходимой нагрузки для проведения поверки, имеющий исполнение 19" для монтажа в шкаф со встроенными модулями:

а) источника тока;

б) источника трёхфазного напряжения;

в) образцового высокоточного счётчика.

• Компьютер персонального (промышленного) исполнения с предустановленным на него программным обеспечением WINSAM и настроенным на работу принтером.
• Испытательный стенд для проведения работ по одновременной поверки "n"-числа (не более 40) счётчиков, и состоящий из:

а) "n"-числа индивидуальных для каждого счетчика сканирующих оптических головок серии ТК 323, которые предназначены для сканирования меток, находящихся на диске, индукционных счётчиков или меток, вызываемых миганием светодиода электронного счётчика;

б) "n"-числа (поставляемых опционально) индивидуальных к каждому счетчику измерительных модулей серии DS 301.

При осуществлении поверки трехфазных счётчиков, имеющих объединённые цепи, у которых электрическая связь между цепью напряжения и цепью тока физически не может быть разорвана, необходимо использовать разделительные трансформаторы тока ICT.

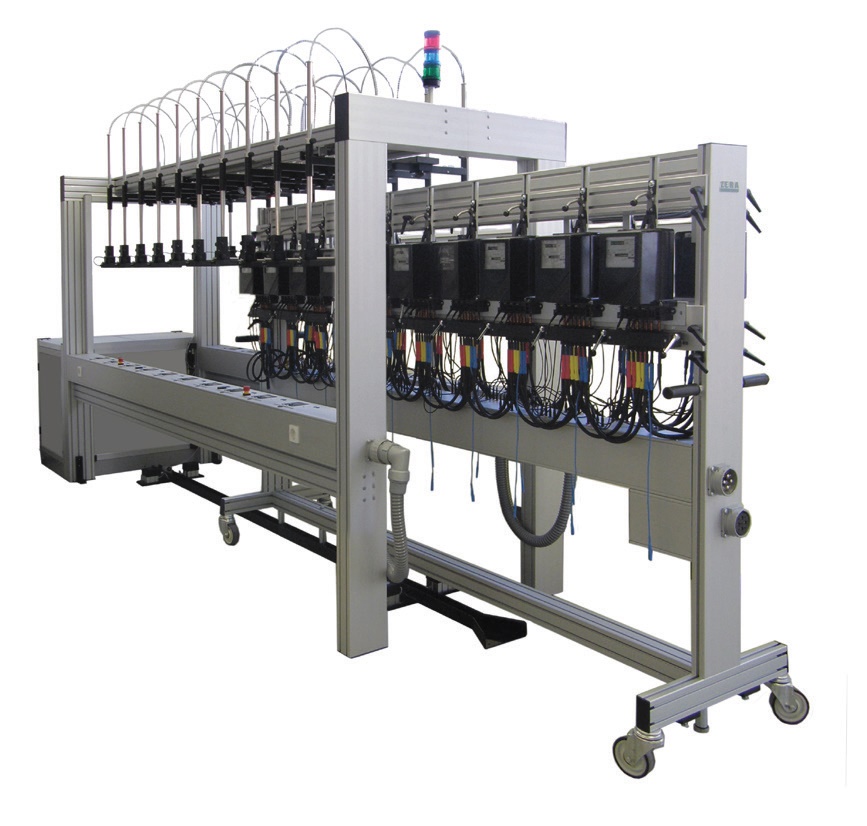

Также следует учитывать, что для увеличения гибкости поверочных установок в стационарном (неподвижном) виде, возможно поставка установки в исполнении с выкатными рамами, которые позволяют при использовании быстрозажимных контактов для навески, увеличивать простоту и скорость установки счетчиков при больших объемах поверяемых счетчиков электрической энергии.
