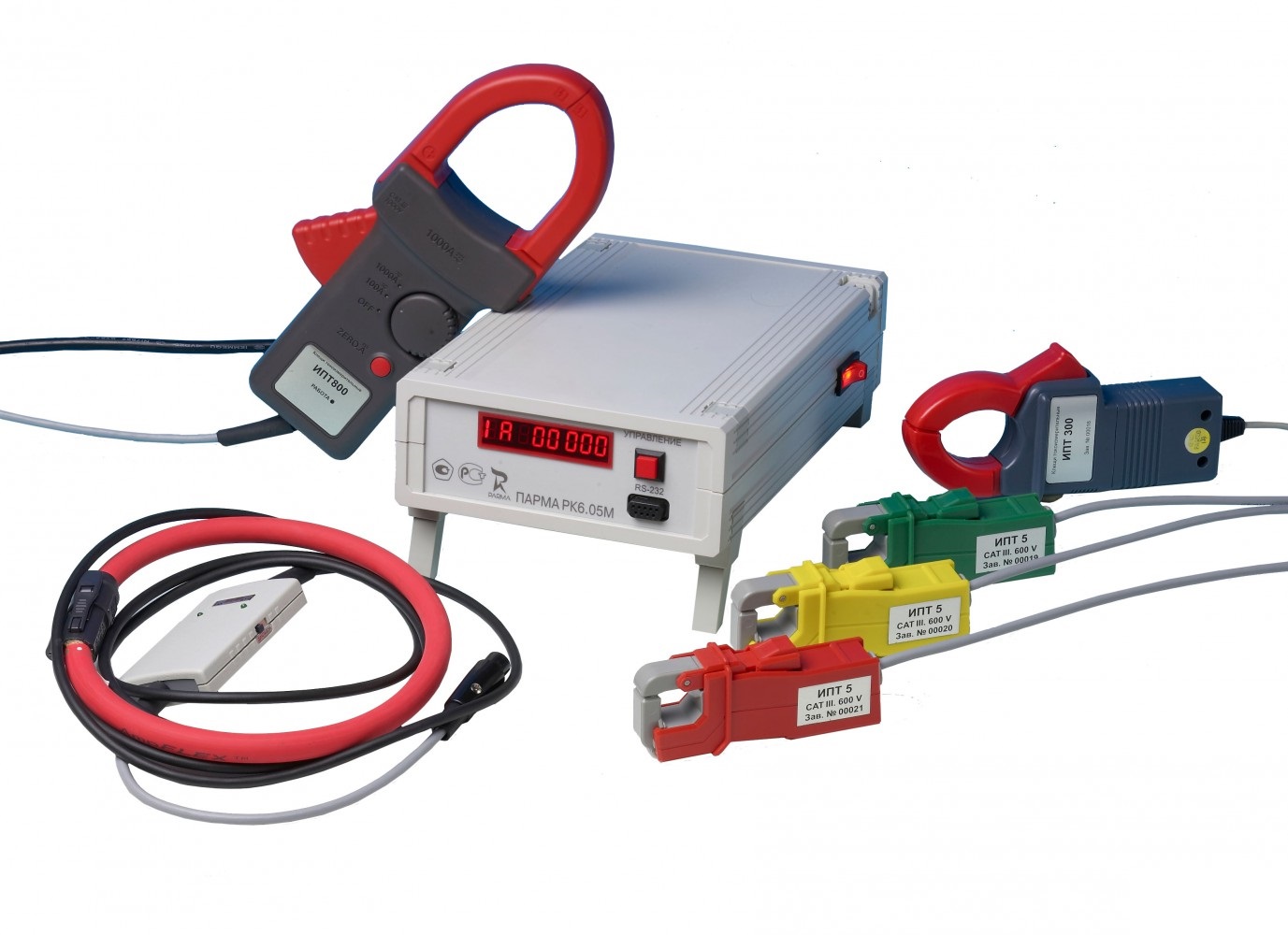

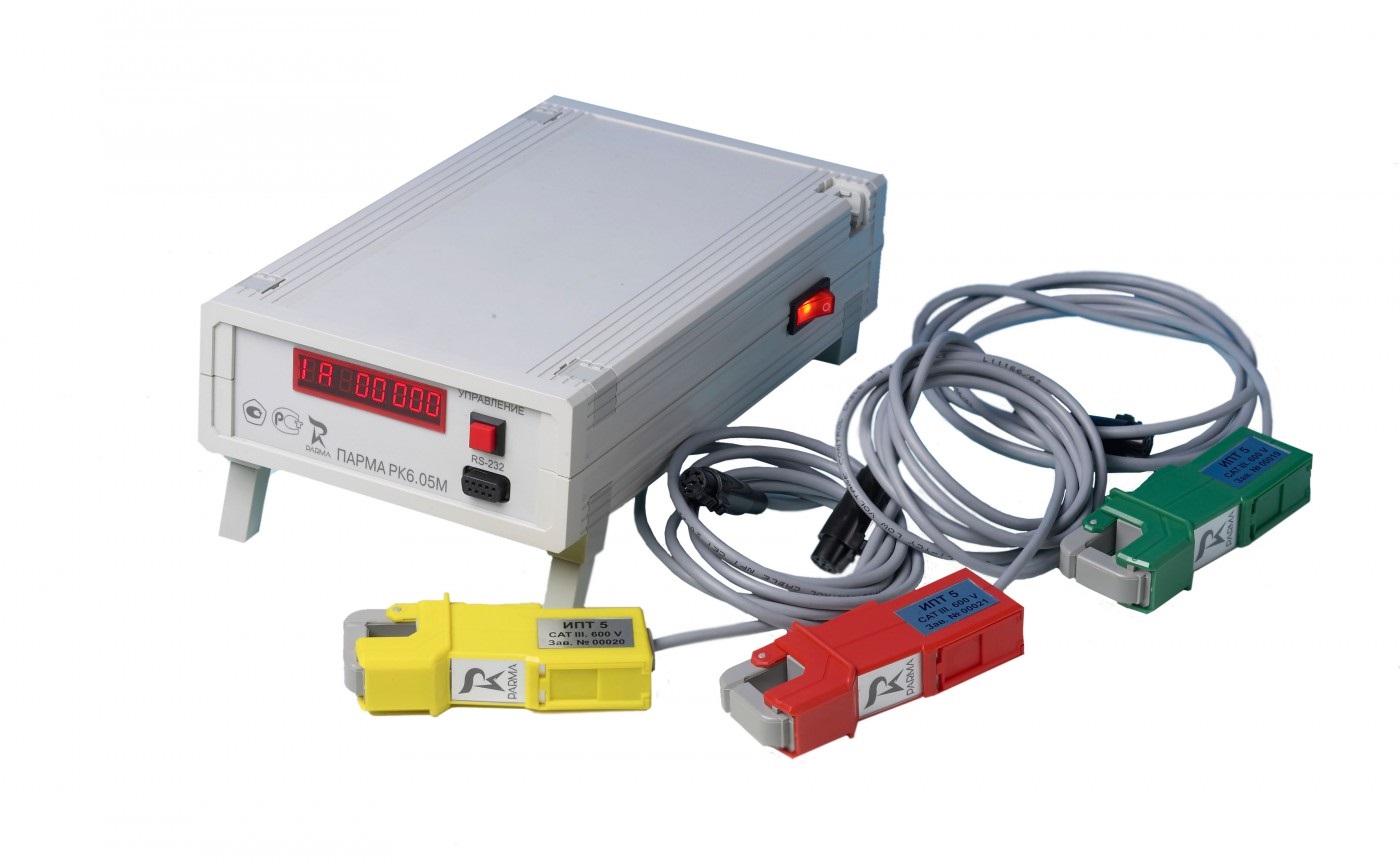

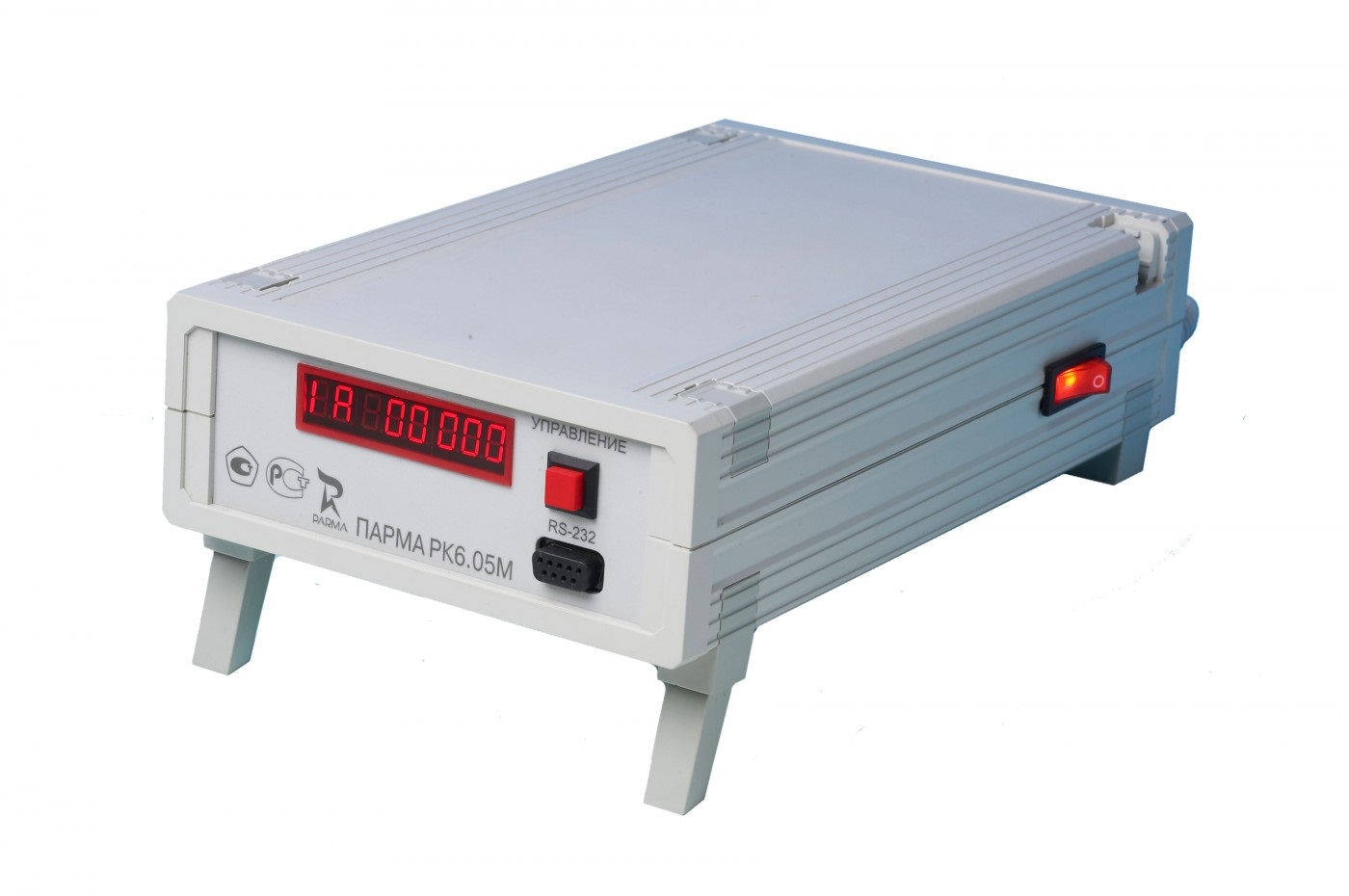

Парма РК 6.05М - микропроцессорный регистратор напряжения и тока
Варианты написания: Парма РК6.05М, РК 6.05 М
Назначение регистратора ПАРМА РК 6.05М:
Регистратор (анализатор) ПАРМА РК 6.05М предназначен для измерения и регистрации параметров электрической энергии (ПКЭ, в том числе некоторых параметров напряжения согласно ГОСТ 13109) в электрических сетях систем электроснабжения общего назначения (энергоаудит) переменного однофазного и трехфазного тока с номинальной частотой от 45 до 55 Гц и номинальным напряжением 220/380 В.
Регистраторы ПАРМА РК 6.05М могут применяться для проведения настроечных и регулировочных работ, осуществляемых в процессе эксплуатации электрических сетей систем общего энергоснабжения, контроля параметров ПКЭ, выявления источника ухудшения ПКЭ, проверки состояния кабельных сетей.
Использование регистратора ПАРМА РК 6.05М позволяет решить следующие задачи:
- На промышленных предприятиях и энергообъектах для регистрации графиков нагрузки отдельных линий, электроустановок и предприятия в целом;
- В распределительных сетях для регистрации графиков напряжения в любой точке электрической сети;
- В распределительных сетях и на энергообъектах для выбора закона регулирования напряжения на центрах питания и отпаек ПБВ трансформаторов 6-10/0.4 кВ;
- Контроль качества электроэнергии, в том числе для обязательной сертификации по показателям "отклонение напряжения", "отклонение частоты", "коэффициент несимметрии по обратной последовательности" «коэффициент несимметрии по нулевой последовательности», «длительность провала напряжения», «глубина провала напряжения», «коэффициент временного перенапряжения», «длительность временного перенапряжения»;
- Проведение расследований при разрешении споров между энергоснабжающими организациями и потребителями на предприятиях, в объектах коммерческой недвижимости, ТСЖ объектов загородной недвижимости;
- На промышленных предприятиях и энергообъектах для провери правильности работы блока автоматического регулирования напряжения на трансформаторах с РПН;
- На промышленных предприятиях и энергообъектах для настройки компенсирующих устройств для поддержания требуемого коэффициента
Отличительные особенности прибора ПАРМА РК 6.05М:
- Прибор управляется с помощью ЖКИ дисплея и одной кнопки и не требует введения дополнительных уставок с учетом измерительной цепи, а включается по принципу plug & play;
- Шесть независимых гальванически развязанных каналов: три для измерения напряжения, три для измерения силы переменного тока;
- Температурные условия применения являются на текущий момент наиболее широкими среди приборов данного направления – от –30 до +50 С;
- Регистратор располагает объемом памяти, достаточным для хранения данных, полученных за 7 суток. Запись в память осуществляется циклически;
- позволяет проводить регистрацию тока без разрыва цепи с помощью клещей;
- допускает подключение любых из четырех типов клещей с разными диапазонами измеряемой силы тока: 5А, 300А, 800А, 3000А;
- Программная обработка результатов измерений позволяет реализовать в одном приборе 31 измерительную функцию.
Наличие на складе или предполагаемый срок поставки позиции «Парма РК 6.05М - микропроцессорный регистратор напряжения и тока» уточняйте у менеджеров отдела продаж по телефону: +7 (7152) 500-487; 500-488 или по E-Mail: patend@mail.ru
Технические характеристики прибора ПАРМА РК 6.05М:
Параметр | Значение |
Время установления рабочего режима | не более 30 секунд |
Потребляемая мощность | не более 30 ВА |
Средняя наработка на отказ | не менее 25000 часов |
Средний срок службы | не менее 10 лет |
Габаритные размеры:
|
не более 280х76х165 мм не более 500х150х410 мм |
Масса:
|
не более 1,7 кг не более 4 кг |
Комплект поставки Парма РК 6.05М
№ | Наименование | Количество |
1. | Регистратор (базовый прибор) | 1 |
2. | Соединительный кабель RS-232 | 1 |
3. | Вставка плавкая ПВ2Т-1Ш-0,5 А | 2 |
4. | Руководство по эксплуатации РА1.006.005-01РЭ | 1 |
5. | Формуляр РА1.006.005-01 ФО | 1 |
6. | Компакт диск с ПО Регистратора напряжения и тока «Парма РК6.05М» | 1 |

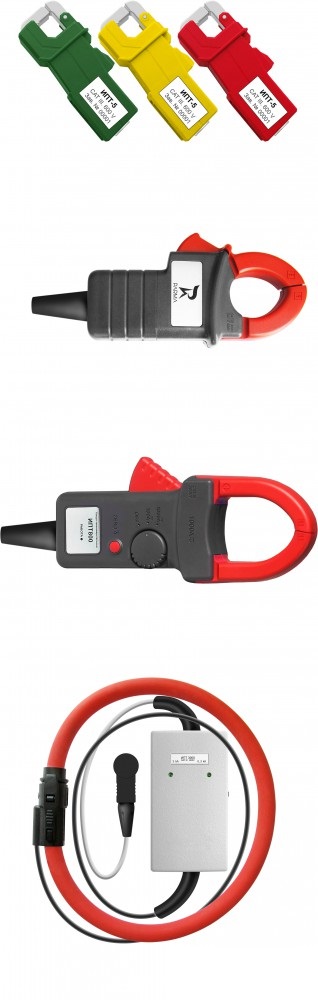

Дополнительная комплектация Парма РК 6.05М
1 | Комплект гибких клещей Ampflex на 3000 А, для РК 6.05М (3 шт.) |
2 | Комплект токоизмерительных клещей на 300 А, для РК 6.05М (3 шт.) |
3 | Комплект токоизмерительных клещей на 5 А, для РК 6.05М (3 шт.) |
4 | Комплект токоизмерительных клещей на 800 А, для РК 6.05М (3 шт.) |
- Скачать: Руководство по эксплуатации
