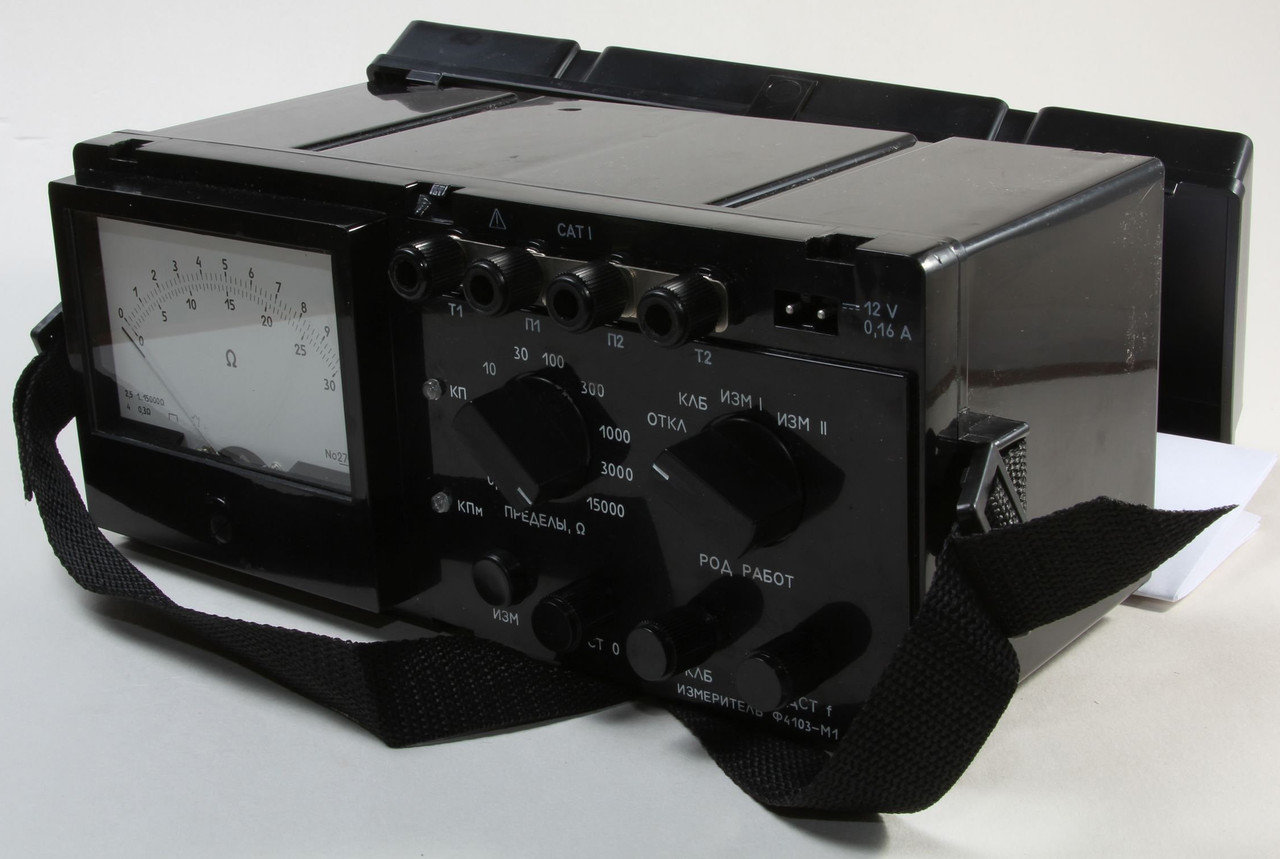

Ф4103-М1 - измеритель сопротивления заземлений

Назначение:

Измеритель сопротивления заземления Ф4103-М1 предназначен для измерения сопротивления заземляющих устройств любых геометрических размеров, удельного сопротивления грунтов и активных сопротивлений как при наличии помех, так и без них при температуре окружающего воздуха от -25°С до +22°С и относительной влажности до 90% при температуре 30°С.

Технические данные:

Диапазоны измерений и допустимые сопротивления потенциальных и токовых электродов:

где Rт1, Rп1, Rп2, Rт2 - условные обозначения сопротивлений электродов, подключаемых к соответствующим зажимам.

Класс точности 4.0 на диапазоне 0 - 0,3 Ом и 2,5 на остальных диапазонах.

Пределы допускаемой основной приведенной погрешности ±4% на диапазоне 0 - 0,3 Ом и ±2,5% на остальных диапазонах от конечного значения диапазона измерения.

Частота измерительного тока находится в пределах 265 - 310 Гц.

Переменное напряжение на зажимах Т1 и Т2 при разомкнутой внешней цепи не более 36 В.

Электропитание измерителя осуществляется от девяти встроенных элементов 373.А373, (R20, L R20) или от внешнего источника постоянного тока напряжением от 11,5 до 15 В.

Ток потребления от источника питания не более 160 мА.

Время установления показания в положении ИЗМ 1 не более 6 сек. в положении ИЗМ 2 не более 30 сек.

Время установления рабочего режима не более 10 сек.

Продолжительность непрерывной работы измерителя при питании от внешнего источника не ограничена.

Продолжительность непрерывной работы от встроенного источника питания ограничивается емкостью электрохимического источника тока.

Габаритные размеры 305х125х155 мм.

Масса измерителя не более 2,2 кг.
