Назначение комплекса ИК-1:

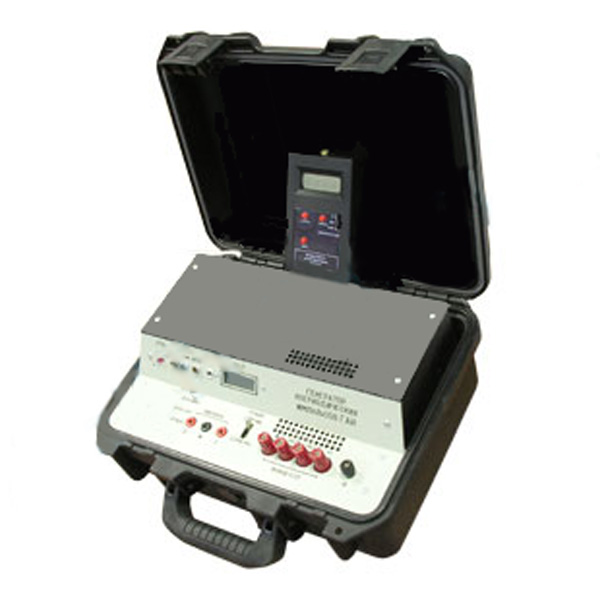

Измерительный комплекс для определения импульсного сопротивления контуров заземления ИК-1
предназначен для проведения измерений с целью определения импульсного сопротивления контуров заземления опор высоковольтных линий электропередачи и отдельно стоящих молниеотводов.
Комплекс является переносным оборудованием, генерирующим импульсы напряжения апериодической формы с заданными амплитудно-временными параметрами и измеряющим амплитудные значения импульсов напряжения и тока на объектах испытаний.
Основные технические характеристики комплекса ИК-1:
|
Наименование параметра
|
Значение
|
|
Форма генерируемого импульса напряжения
|
апериодическая
|
|
Длительность фронта генерируемых импульсов напряжения в режиме холостого хода (по уровням 0,1-0,9 от амплитуды), мкс
|
2,5 ± 0,5; 4 ± 0,6; 8 ± 0,8
|
|
Длительность генерируемых импульсов напряжения в режиме холостого хода (по уровню 0,5 от амплитуды), мкс
|
20 ± 4
|
|
Полярность генерируемых импульсов напряжения
|
положительная
|
Максимальная амплитуда генерируемых импульсов напряжения в режиме холостого хода, В
-
при питании от сети
-
при питании от автономного блока питания
|
220 ± 22
220
+22
-40
|
|
Верхний предел измерения амплитуды импульсов тока, генерируемых во внешней индуктивной нагрузке с импедансом не менее 25 Ом, А
|
10
|
|
Приведенная погрешность измерения амплитуды импульсов тока при температуре 22 ± 5 °С, %, не более
|
10
|
Диапазоны измерений амплитуд импульсов напряжения, В
-
1 диапазон (20)
-
2 диапазон (200)
|
от 1 до 19,99
от 20 до 199,9
|
|
Приведенная погрешность измерения амплитуды импульсов напряжения при температуре 22 ± 5 °С, %, не более
|
15
|
|
Время установления показаний при измерении амплитуды импульсов напряжения и тока, с, не более
|
5
|
|
Температурная нестабильность отношения измеренной амплитуды импульсов напряжения к измеренной амплитуде импульсов тока в рабочем диапазоне температур, %, не более
|
3
|
|
Питание
|
-
от сети напряжением 220В, частотой 50 Гц;
-
от блока автономного питания, напряжением 12 В
|
|
Потребляемая мощность, ВА, не более
|
12
|
|
Количество аккумуляторов, шт.
|
2
|
Габаритные размеры, мм, не более
-
блок генератора ГАИ.500.100.000
-
блок автономного питания ГАИ.500.300.000
-
вольтметр импульсный ВИ-6М, ВИ.М.600.000.000
|
465х370х120
210х110х90
169х90х55
|
|
Масса, кг, не более
|
11
|
|
