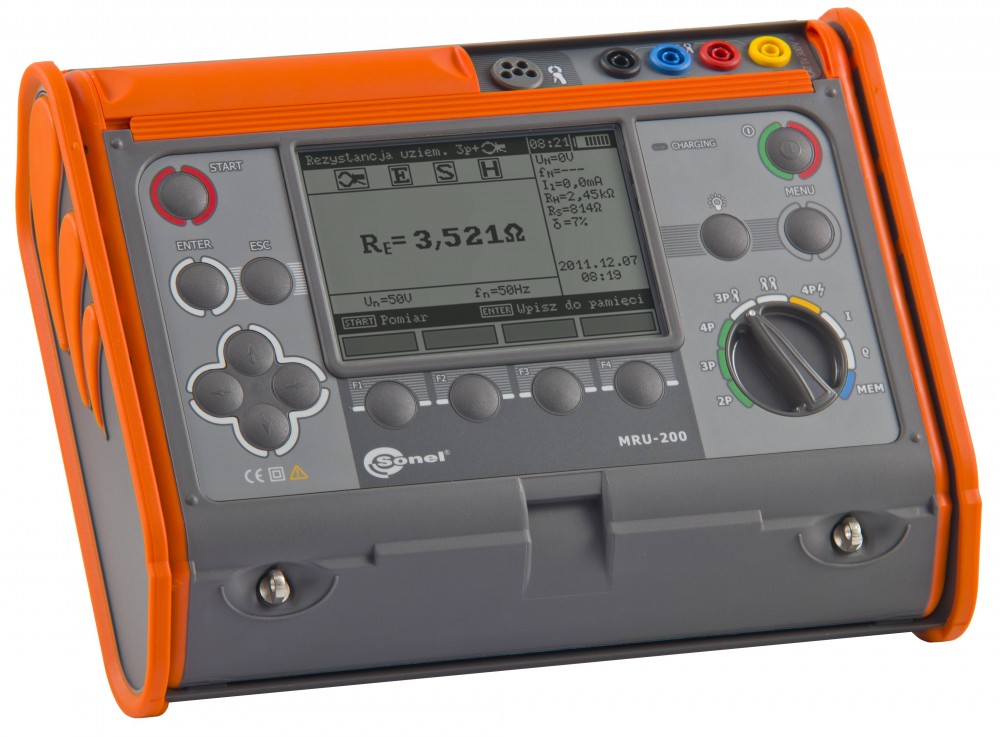

MRU-200 - измеритель параметров заземляющих устройств
Под заказ
Цена с НДС:0 тг.
Назначение и область применения измерителя MRU-200:
MRU-200 — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.
В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200 дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Основные характеристики измерителя MRU-200:
- измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
- измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
- измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
- измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
- измерение сопротивления заземляющих устройств методом двух клещей;
- измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
- измерение переменного тока (ток утечки);
- измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
- высокая помехоустойчивость;
- сохранение результатов измерений в память;
- подключение измерителя к компьютеру (USB);
- совместимость с программой СОНЭЛ Протоколы;
- степень защиты корпуса — IP54.
- Класс защиты: III 600В согласно EN 61010-1
- Номер в Госреестре: оформление сертификата
- Температурный диапазон: -10 ... +50 °C
- Габариты ШxВxГ: 288 x 223 x 75 мм
- Масса: около 2 кг.
Основные технические характеристики измерителя MRU-200:
| Диапазон | Разрешение | Погрешность |
| Измерение напряжении помех U N (RMS) | ||
| 0...100 В | 1 В | ± (2% и. в. + 3 е. м. р.) |
|
||
| Измерение частоты помех f N | ||
| 15...450 Гц | 1 Гц | ± (1% и. в. + 2 е. м. р.) |
|
||
| Измерение сопротивления проводников и выравнивания потенциалов (2p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,00...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (2% и. в. + 4 е. м. р.) |
| 4,0...39,99 Ом | 0,01 Ом | ± (2% и. в. + 2 е. м. р.) |
| 40...399,9 Ом | 0,1 Ом | |
| 400...3999 Ом | 1 Ом | |
| 4,0...19,99 кОм | 0,01 кОм | ± (5% и. в. + 2 е. м. р.) |
| Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи) | ||
| 0,000...3,999 Ом | 0,001 Ом | ± (8% и. в. + 4 е. м. р.) |
| 4,00...39,99 Ом | 0,01 Ом | ± (8% и. в. + 3 е. м. р.) |
| 40,0...399,9 Ом | 0,1 Ом | |
| 400...1999 Ом | 1 Ом | |
| Измерение сопротивления заземляющих устройств методом двух клещей | ||
| 0,00...19,99 Ом | 0,01 Ом | ± (10% и. в. + 3 е. м. р.) |
| 20,0...149,9 Ом | 1 Ом | ± (20% и. в. + 3 е. м. р.) |
| Измерение удельного сопротивления грунта | ||
| 0,00...9,99 Ом?м | 0,01 Ом?м |
Зависит от основной погрешности R E при измерении методом 4p но не менее ±1 е.м.р. |
| 100...999 Ом?м | 1 Ом?м | |
| 1,00...9,99 кОм?м | 0,01 кОм?м | |
| 10,0...99,9 кОм?м | 0,1 кОм?м | |
| 100...999 кОм?м | 1 кОм?м | |
|
||
| Измерение сопротивления заземляющих устройств и молниезащит импульсным методом | ||
| 0,0...99,9 Ом | 0,1 Ом | ±(2,5% и. в. + 3 е. м. р.) |
| 100...199 Ом | 1 Ом | |
|
||
| Измерение сопротивления измерительных зондов | ||
| 0...999 Ом | 1 Ом | ±5%(R E +R H +R S )+8 е.м.р. |
| 1,00...9,99 кОм | 1 кОм | |
| 10,0...19,9 кОм | 0,1 кОм | |
| Измерение тока утечки (RMS) | ||
| 0...99,9 мA 1 | 0,1 мА | ±(8% и.в. + 5 е.м.р.) |
| 100...999 мA 1 | 1 мA | ±(8% и.в. + 3 е.м.р.) |
| 1,00...4,99 A 1,2 | 0,01 A |
±(5% и.в. + 5 е.м.р.) 1 Не используется 2 |
| 5,00...9,99 A 1,2 | 0,01 A | ±(5% и.в. + 5 е.м.р.) |
| 10,0...99,9 A 1,2 | 0,1 A | |
| 100...300 A 1,2 | 1 A | |
|
1 - клещи (диаметр 52 мм) – C-3 2 - гибкие клещи – F-1 частотный диапазон: 45...400 Гц |
||
Дополнительные технические характеристики измерителя MRU-200:
| Параметр | Значение |
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | III 600 В согласно EN 61010-1 |
| Степень защиты корпуса PN-EN 60529 | IP54 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3 A RMS |
| Частота измерительного тока | 50 Гц, 60 Гц,125 Гц, 150 Гц и 400 Гц |
| Измерительное напряжение и ток для 2p | U<24 В RMS, I≥200 мA для R≤2 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч |
| Количество измерений сопротивления R 2p | >1500 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >1200 (RE=10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <6 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 288 x 223 x 75 мм |
| Масса измерителя | приблизительно 2 кг |
| Рабочая температура | -10 ... +50 °C |
| Температура зарядки аккумуляторов | +10 ... +35 °C |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Аккумуляторная батарея NiMH SONEL-07 4,8V | 1 | WAAKU07 |
| Адаптер автомобильный (12В) | 1 | WAPRZLAD12SAM |
| Зажим «Крокодил» изолированный красный K02 | 1 | WAKRORE20K02 |
| Зажим «Крокодил» изолированный черный K01 | 1 | WAKROBL20K01 |
| Зажим специальный типа «струбцина» с разъемом «банан» | 1 | WAZACIMA1 |
| Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 | 1 | WAZASZ7 |
| Зонд измерительный для забивки в грунт 30 см | 4 | WASONG30 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой | 1 | WAPRZLAD230 |
| Клещи измерительные C-3 | 1 | WACEGC3OKR |
| Комплект ремней «Свободные руки» | 1 | WAPOZSZEKRU |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 | WAPRZ1X2REBB |
| Провод измерительный 2,2 м с разъемами «банан» черный | 1 | WAPRZ2X2BLBB |
| Провод измерительный 25 м на катушке с разъёмами «банан» голубой | 1 | WAPRZ025BUBBSZ |
| Провод измерительный 25 м на катушке с разъемами «банан» красный | 1 | WAPRZ025REBBSZ |
| Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый | 1 | WAPRZ050YEBBSZE |
| Футляр L2 | 1 | WAFUTL2 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Аккумуляторная батарея NiMH SONEL-07 4,8V | WAAKU07 |
| Беспроводной интерфейс OR-1 (USB) | WAADAUSBOR1 |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Катушка для намотки измерительного провода | WAPOZSZP1 |
| Клещи гибкие F-1 | WACEGF1OKR |
| Клещи гибкие F-2 | WACEGF2OKR |
| Клещи гибкие F-3 | WACEGF3OKR |
| Клещи передающие N-1 | WACEGN1BB |
| Комплект измерительных проводов 2 м с разъемами «банан» | WAPRZ002DZBB |
| Отсек для батареек LR14 | WAPOJ1 |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Соединитель электрический - адаптер AC-16 | WAADAAC16 |
| Футляр для двух зондов 80 см | WAFUTL3 |
- Скачать: Руководство по экплуатации
