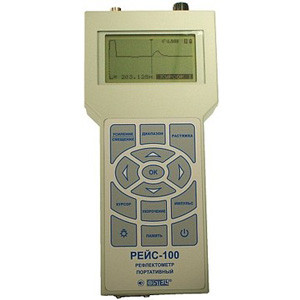

РЕЙС-100 - рефлектометр портативный

Под заказ
Гарантия: 12 мес.
Цена по запросу

Рефлектометр портативный РЕЙС-100 является упрощеным вариантом прибора РЕЙС-105М.

Рефлектометр РЕЙС-100 это недорогой, простой в применении, надежный импульсный рефлектометр для металлических линий, построенный на базе проверенных технических решений.

Несмотря на свою простоту РЕЙС-100 является полнофункциональным импульсным рефлектометром, предназначенным для широкого применения в практике поиска повреждений и силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов.

Метод рефлектометрии:

Работа прибора РЕЙС-100 базируется на методе импульсной рефлектометрии.

С прибора в линию посылается короткий зондирующий импульс. Встречая в металлической линии (кабеле) неоднородности (муфты, ответвления, нарушения изоляции и т.п.) импульс частично отражается назад, а частично проходит дальше. Если линия оборвана или короткозамкнута, то импульс отражается полностью.

По времени задержки отраженного импульса относительно зондирующего по экрану прибора можно определить расстояние до места повреждения или неоднородности. По форме отраженного импульса можно определить вид повреждения (обрыв, короткое замыкание и т.д.).

Измеряемая импульсным рефлектометром линия должна иметь по крайней мере два проводника, изолированных друг от друга. В воздушных линиях изолятором между отдельными проводами является воздух. В кабелях в качестве изолятора между жилами может применяться резина, пластмасса разного типа и т.д.

Прибор РЕЙС-100 позволяет:

- Обнаружить наличие неоднородностей и места повреждения в линии.

- Определить характер повреждения (обрыв, короткое замыкание и др.).

- Измерить длину кабеля.

- Оценить величину волнового сопротивления линии.

- Измерить коэффициент укорочения в линии, когда длина линии (кабеля) известна.

- Определить расстояние до места перепутывания жил в кабеле.

Области применения рефлектометра РЕЙС-100:

- Прокладка и эксплуатация силовых кабельных линий.

- Прокладка и эксплуатация кабельных линий связи.

- Монтаж и эксплуатация кабелей сигнализации, контрольных кабелей и кабелей управления.

- Монтаж и эксплуатация радиочастотных кабелей в телевизионных системах, системах видеонаблюдения, цифровых системах передачи данных.

- Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов.

- Монтаж и эксплуатация кабелей для компьютерных сетей и кабельного телевидения.

- Измерение длины кабелей при их производстве и торговле.

Отличительные особенности рефлектометра РЕЙС-100:

- Максимальная длина измеряемых линий и кабелей - 6,4 км.

- Высокая разрешающая способность по расстоянию - 4 см.

- Низкая погрешность измерения - 0,2 %.

- Система отсчета при помощи двух курсоров.

- Возможность растяжки и детального анализа любого участка рефлектограммы.

- Отстройка от аддитивных помех.

- Измерение линий с коэффициентами укорочения до 4,00.

- Цифровое отображение длины линии, расстояний между любыми выбранными точками линии, коэффициентов укорочения и других параметров прибора.

- Простота и удобство пользования, малые габариты и вес 0,7 кг.

- Высокая надежность.

- Индикация уровня разряда батарей.

Технические характеристики:

Параметр Значение
Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5) 12.5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400 метров
Коэффициент укорочения установка или измерение в пределах 1,00...4,00
Зондирующий сигнал импульс амплитудой 4 В на нагрузке 50 Ом, длительностью 8 нс...4000 нс
Выходное сопротивление 20...450 Ом
Перекрываемое затухание не менее 60 дБ
Инструментальная погрешность измерения расстояния не более 0,2 %
Разрешающая способность по расстоянию не хуже 4 сантиметров
Режимы измерения

Нормальный - отображение рефлектограммы со входа;

Сравнение - наложение двух рефлектограмм (линия-память, память-память);

Разность - вычитание рефлектограмм (линия-память, память-память).

Детализация растяжка рефлектограммы вокруг курсора в 2, 4, 8, 16, ... 2048 раз
Память запоминание 20 рефлектограмм
Время хранения информации во внутренней памяти не менее 3 лет
Борьба с помехами и шумами отстройка от аддитивных помех и шумов за счет усреднения (1...100 раз)
Дисплей LCD индикатор 128х64 точки, с подсветкой
Питание четыре батареи (аккумулятора) типа АА, внешнее питание 4...6 В
Энергопотребление не более 2,5 Вт
Условия эксплуатации диапазон рабочих температур: -10 °С... +50 °С
Габаритные размеры 106 х 224 х 40 мм
Масса не более 0,7 кг (с установленными батареями)

Комплект поставки:

- Аккумуляторы размера АА 4

- Кабель контроля частоты калибратора 1

- Кабель присоединительный 1

- Кабель соединительный (2 м) 1

- Предохранитель ВП-1-1 (0,25А) 1

- Прибор РЕЙС-100 1

- Руководство по эксплуатации 1

- Сумка для переноски 1

Дополнительная комплектация:

(Поставляется по отдельному заказу)

- Зарядное устройство для аккумуляторов АА
