Нагрузочный трансформатор РЕТ-3000 работает совместно с комплексом РЕТОМ-21 и предназначен для увеличения выдаваемого тока до 3 500 А.

Блок является необходимым элементом комплекса при проведении следующих испытаний:

измерение коэффициента трансформации, полярности и угловой погрешности измерительных трансформаторов тока;
проверка низковольтных силовых выключателей первичным током;
проверка характеристик токовых защит низковольтных силовых выключателей;

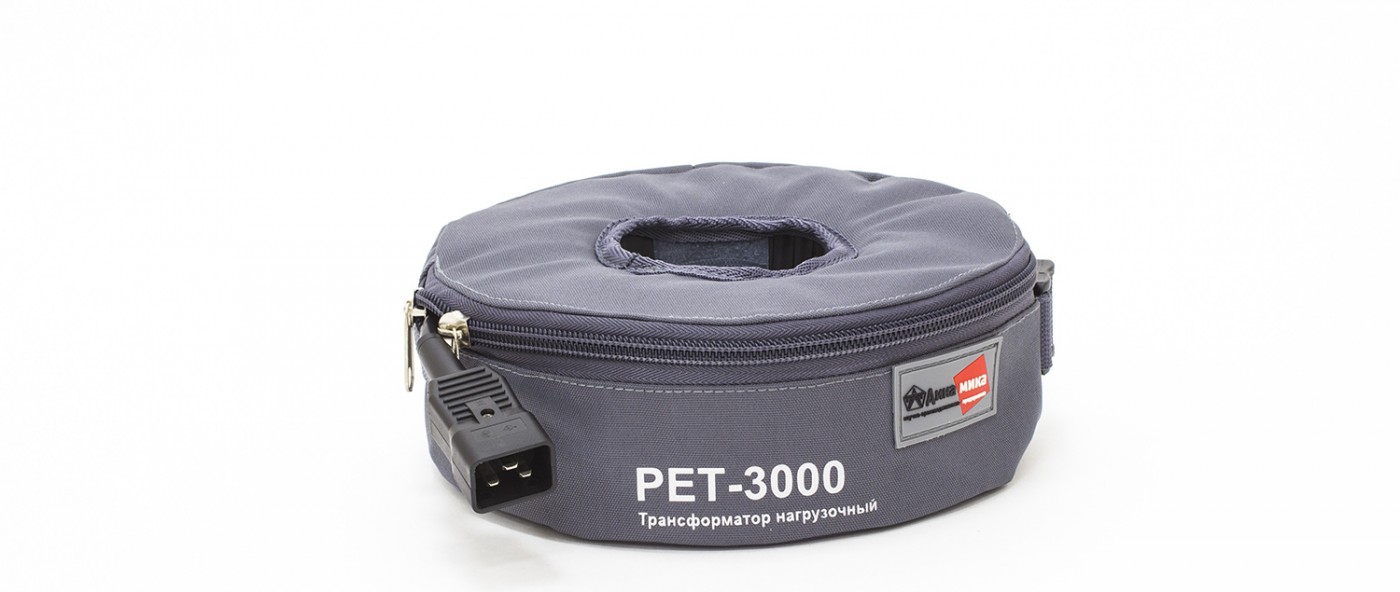

РЕТ-3000 представляет собой помещенный в чехол тороидальный магнитопровод с намотанной на него первичной обмоткой.

Технические характеристики трансформатора нагрузочного РЕТ-3000:

Входные параметры трансформатора нагрузочного РЕТ-3000
Параметр	Значение
Входное напряжение, В	~(0 - 220)
Частота напряжения входного сигнала, Гц	45 - 65
Максимальный входной ток, А	30
Количество витков первичной обмотки	200

Выходные параметры трансформатора нагрузочного РЕТ-3000
Выходной ток, А	3500	3000	2000	1500	1500	1000	750	500
Коэффициент трансформации	1:200	1:100	1:100	1:100	1:50	1:50	1:25	1:25
Выходное напряжение холостого хода, В	1.1	2.2	2.2	2.2	4.4	4.4	8.8	8.8
Напряжение на нагрузке , В, не менее	0.57	1.20	1.60	1.67	2.67	3.20	5.33	6.40
Сопротивление нагрузки , мОм, не более	0.16	0.40	0.80	1.11	1.78	3.20	7.11	12.80
Входной ток, А	17.5	30	20	15	30	20	30	20
Входная мощность, ВА	3850	6600	4400	3300	6600	4400	6600	4400
Выходная мощность, ВА, не менее	2000	3600	3200	2500	4000	3200	4000	3200
Количество витков вторичной обмотки	1	2	2	2	4	4	8	8
Число параллельных кабелей	8	4	4	4	2	2	1	1
Число последовательных кабелей	1	1	1	1	2	2	4	4
Суммарное сечение кабелей вторичной цепи, мм²	760	380	380	380	190	190	95	95
Длина выводов выходного кабеля, м, не менее	0.8	0.5	0.5	0.5	1.5	1.5	2.4	2.4
Время выдачи максимального тока, с, не более	25	5	25	25	5	25	5	25

Общие параметры трансформатора нагрузочного РЕТ-3000
Электрическое сопротивление внешней изоляции, МОм, не менее	20
Испытательное напряжение электрической прочности внешней изоляции, кВ	1.5
Габаритные размеры (без кабелей), мм, не более	Ø240 х 90
Масса трансформатора вместе с кабелями и соединителями, кг, не более	36

Условия применения трансформатора нагрузочного РЕТ-3000
Диапазон рабочих температур, °С	от -30 до +50
Нормальная температура, °С	20 ± 5
Относительная влажность воздуха при 25 °С, %, не более	80
Атмосферное давление, кПа	84 - 106,7
Группа условий эксплуатации по ГОСТ 17516.1	М23
Степень защиты по ГОСТ 14254	IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	II

Характеристики надежности трансформатора нагрузочного РЕТ-3000
Средний срок службы устройств, лет, не менее	10
Средняя наработка на отказ, ч, не менее	10000
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более	0.5

№	Наименование	Количество
1.	Трансформатор нагрузочный РЕТ-3000	1
2.	Сумка для транспортирования	1
3.	Сумка для аксессуаров	1
4.	Чехол трансформатора	1
5.	Стяжка-ремень	2
6.	Кабель для подключения к РЕТОМ-21	1
7.	Кабель для измерителя	1
8.	Кабель силовой	8
9.	Контакт ножевой	2
10.	Струбцина	2
11.	Ключ гаечный рожковый	1
12.	Преобразователь измерительный токовый на 30 000 А РЕТ-ДТ	1
13.	Комплект болтов	1
14.	Документация	1
15.	Комплект гаек барашковых	1
16.	Комплект шайб	1
