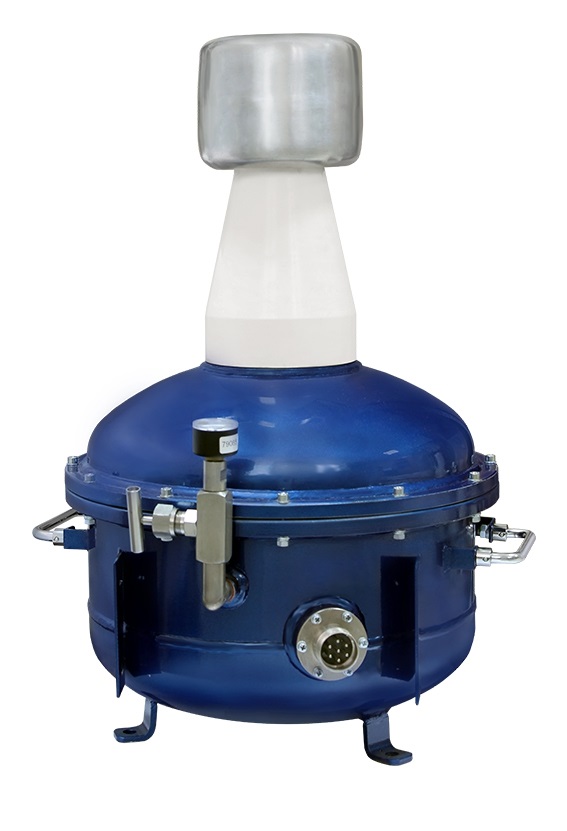

ТИОГ-55 — трансформатор испытательный однофазный газонаполненный
Назначение трансформатора ТИОГ-55:
Трансформатор испытательный однофазный газонаполненный ТИОГ-55 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 10 кВ и 35 кВ (и выше) кратковременным переменным (50 Гц) напряжением до 55 кВ.
Описание трансформатора ТИОГ-55:
Трансформатор ТИОГ-55 разработан для применения в составе передвижной испытательной лаборатории, вследствии чего, его конструкция устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.
В стандартном исполнении трансформатор ТИОГ-55 имеет мощность 7,5 кВА.
В конструкцию трансформатора может быть встроен высоковольтный элегазовый конденсатор, который, при подключении соответствующих измерительных приборов, позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.
В трансформаторе также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.
Техничские характеристики трансформатора ТИОГ-55:
| Параметр | Исполнение 1 | Исполнение 2 |
| Выходное напряжение, кВ | 55 | |
| Входное напряжение, В | 220 или 380 | |
| Номинальная частота, Гц | 50 | |
| Максимальная выходная мощность, кВА | 7,5 | 17 |
| Максимальный выходной ток, А | 0,140 | 0,32 |
| Максимальная емкость объекта испытаний, пФ | 8000 | 20000 |
| Емкость встроенного конденсатора, пФ | 18-25 | |
| Рабочее избыточное давление элегаза, МПа | 0,35 | |
| Масса, кг, не более | 68 | 85 |
Комплект поставки ТИОГ-55
| № | Наименование | Количество |
| 1. | Трансформатор испытательный однофазный газонаполненный ТИОГ-55 | 1 |
