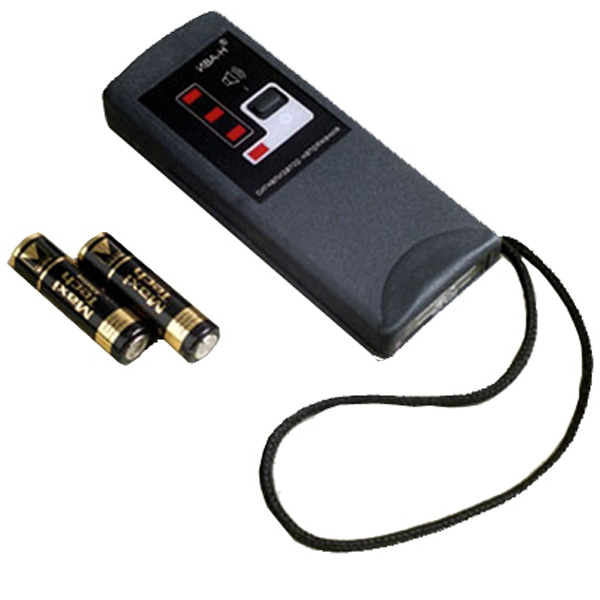

ИВА-Н - бесконтактный сигнализатор напряжения
Назначение сигнализатора напряжения "ИВА-Н":Бесконтактный сигнализатор напряжения (СН) "ИВА-Н" на расстоянии предупреждает работающего световой и звуковой сигнализацией о наличии напряжения на токоведущих частях (реагирует на электрическую составляющую электромагнитного поля). СН предназначен для работы в электроустановках частотой 50 Гц. СН "ИВА-Н" позволяет с земли или с опоры определять наличие напряжения в воздушных линиях электропередачи 6 кВ и выше. С помощью СН "ИВА-Н" можно также контролировать исправность защитного заземления у включенного электрооборудования, устанавливать расположение скрытой проводки, находящейся под напряжением 220 В, проверять правильность монтажа выключателей электроосвещения и др. При определении с земли наличия напряжения на проводах воздушной линии с помощью СН "ИВА-Н" следует располагаться на участках, где расстояние от проводов до земли близки к наименьшим допускаемым. Прибор должен находиться в руке выше головы. При работе вне помещения в солнечную погоду наличие напряжения контролируется по звуковой сигнализации и светодиоду в нижнем торце корпуса СН. Так как вблизи заземленных опор ВЛ, заземленных конструкций, экранов напряженность Е электрического поля близка к нулю, использовать СН "ИВА-Н" следует от них на расстоянии не менее 10 метров. Зависимость показаний СН от положения его по отношению к источнику электрического поля, позволяет по максимальному числу горящих светодиодов определять расположение находящегося под напряжением провода, в том числе и скрытой проводки 220 В. При приближении к незаземленному корпусу включенной электроустановки, СН "ИВА-Н" срабатывает на расстоянии большем, чем при приближении к отдельному проводу. Если же заземление исправно, то сигнализатор на расстоянии 10-15 мм от корпуса будет оставаться в дежурном режиме. Прибор "ИВА-Н" оснащен системами световой и звуковой сигнализации, а также устройством контроля работоспособности. Световая сигнализация осуществляется с помощью пяти светодиодов, четыре из которых расположены на лицевой панели в линию и один на нижнем торце. Число горящих светодиодов пропорционально напряженности электрического поля. В дежурном режиме горит нижний светодиод на лицевой панели, и генерируются редкие звуковые сигналы. Разработан и изготавливается Научно-производственным центром "Электробезопасность", г. Киров. Все права разработчика и изготовителя защищены на территории РФ. Сигнализатор напряжения "ИВА-Н" соответствует требованиям ТУ 4224-011-02068344-97 и сертифицирован в системе "ЭнСЕРТИКО" ( Сертификат соответствия серийной продукции № 12 от 30.09.2005 г. ). Технические характеристики прибора "ИВА-Н":
|
