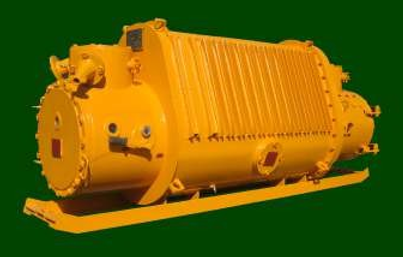

Трансформаторная подстанция типа КТПВШ

Подстанции предназначены для электроснабжения трехфазным переменным током частотой 50 Гц электроприемников, устанавливаемых в подземных выработках, опасных по газу (метану) и (или) пыли, а также для обеспечения защиты от токов утечки, перегрузки и максимальной токовой защиты линий НН.

Условия эксплуатации

1. При номинальных значениях внешних климатических факторов для исполнения УХЛ5 по ГОСТ 15150. При этом температура окружающей среды от минус 10ºС до плюс 45ºС; верхнее значение относительной влажности (98±2)% при температуре 35ºС;
2. На высоте не более 1000 м  над уровнем моря и на глубине не более 1500 м ниже уровня моря;
3. При вибрационных нагрузках в диапазоне частот от 1 до 35 Гц при ускорении 5 м·с-2  (0,5g);
4. При напряжении сети от 0,85 до 1,1 номинального;
5. В рабочем положении в пространстве - горизонтальном, допустимое отклонение от рабочего положения до 15º;
6. В окружающей среде, взрывоопасной по газу (метану) и угольной пыли, при запыленности не более 1200 мг/м3;
7. Гоминальный режим работы  - продолжительный.
