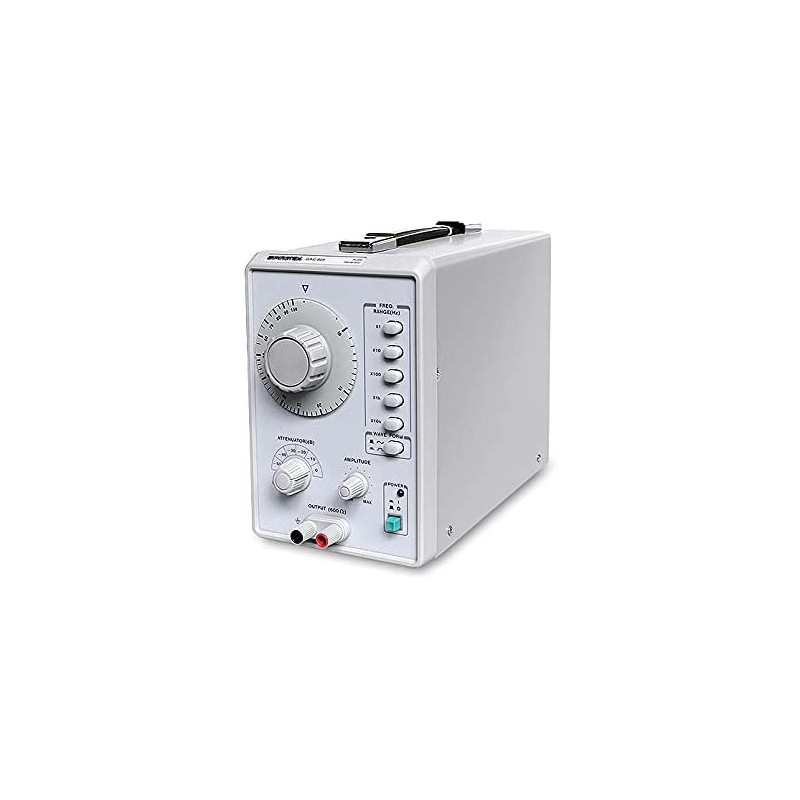

GAG-810 — генератор

GAG-810 — генератор
Цена по запросу
Гарантия
24 мес.
  • Описание
  • Характеристики
  • Комплектация

Назначение генератора сигналов НЧ GAG-810:

Генератор сигналов НЧ GAG-810: Диапазон частот 10 Гц ... 1 МГц; Низкий уровень гармоник 0.02%; Максимальный выходной уровень 5 Вср.кв. на 600 Ом; Ослабление выходного уровня на 50 дБ (шаг 10 дБ); Генерация импульсного сигнала (размах 10 В, нарастание/спад < 200 нс); Вход внешней синхронизации; Масса 2,5 кг.

html

Технические характеристики генератора сигналов НЧ GAG-810:

Параметр Значения
СИНУСОИДАЛЬНЫЙ СИГНАЛ
Диапазон частот 10 Гц …1 МГц (5 поддиапазонов)
Погрешность установки ± (3% + 1Гц)
Индикация частоты Шкала лимба
Выходной уровень 5 Вср.кв. на нагрузку 600 Ом
Неравномерность уровня ± 0.5 дБ в диапазоне 10 Гц - 1 МГц относительно 1 кГц, нагрузка 600 Ом
Коэффициент гармоник 500 Гц - 20 кГц < 0.02%
100 Гц - 100 кГц < 0.05%
50 Гц - 200 кГц < 0.3%
20 Гц - 500 кГц < 0.5%
10 Гц - 1 МГц < 1.5%
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
Размах сигнала > 10 Впик-пик
Время нарастания/среза < 200 нс
Выбросы на вершине импульса < 2% на частоте 1 кГц, при максимальном выходном уровне
Неравномерность вершины < 5% на частоте 50 Гц
Коэффициент заполнения 50% (± 5%)
ВЫХОД
Выходное сопротивление 600 Ом (± 10%)
Аттенюатор 0, -10 дБ, -20 дБ, -30дБ, -40 дБ, -50 дБ
Погрешность ослабления ± 1 дБ при нагрузке 600 Ом
СИНХРОВХОД
Полоса синхронизации ± 5% от установленной частоты генератора на каждый 1 Вср.кв. синхросигнала
Максимальный уровень синхросигнала 15 В (DC + AСпик.)
Входное сопротивление 150 кОм
ОБЩИЕ ДАННЫЕ
Напряжение питания 100 / 120 / 220 / 240 В ± 10%, 50 / 60 Гц
Габаритные размеры 132 х 211 х 297 мм
Масса 2,5 кг

html

Комплект поставки GAG-810

Наименование Количество
1. Генератор сигналов НЧ GAG-810 1
2. Сетевой шнур 1
3. Соединительный кабель GTL-103 1
4. Руководство по эксплуатации 1
